GW Instek GPT-9503 tester izolácií, Surge tester Kalibrované podľa (ISO)

Spoločnosť GW Instek predstavuje nový viackanálový tester dielektrickej pevnosti-séria GPT-9500. Táto séria sa skladá z 2 modelov a každý model má integrovaný 8-kanálový skener. Séria spĺňa bezpečnostné predpisy: IEC, EN, UL, CSA, GB, JIS a ďalšie bezpečnostné predpisy. Séria je zameraná na potreby hlavných testovacích položiek všeobecných elektronických súčiastok alebo súčiastok vinutí pri rutinnom testovaní.

Séria GPT-9500 je viackanálové testovacie zariadenie tri v jednom, ktoré ponúka odpor striedavého napätia (max. 5kV), odpor jednosmerného napätia (max. 6kV) a izolačný odpor (max. 1000V). Konštrukcia radu zodpovedá najnovším požiadavkám normy IEC-61010-2-034 a je založená na výstupnej platforme AC 150VA. Stav 8 kanálov GPT-9513 je možné nastaviť na H, L alebo X v závislosti od požiadaviek na test, obzvlášť vhodný na vinutie komponentov, ako sú transformátory, na vykonávanie vzájomných testov na niekoľkých bodoch jednotlivých komponentov. Stav 8 kanálov GPT-9503 poskytuje iba nastavenie H alebo X, ktoré je vhodnejšie pre všeobecné komponenty, ako sú pasívne komponenty, pre test vysokého napätia medzi dvoma bodmi.

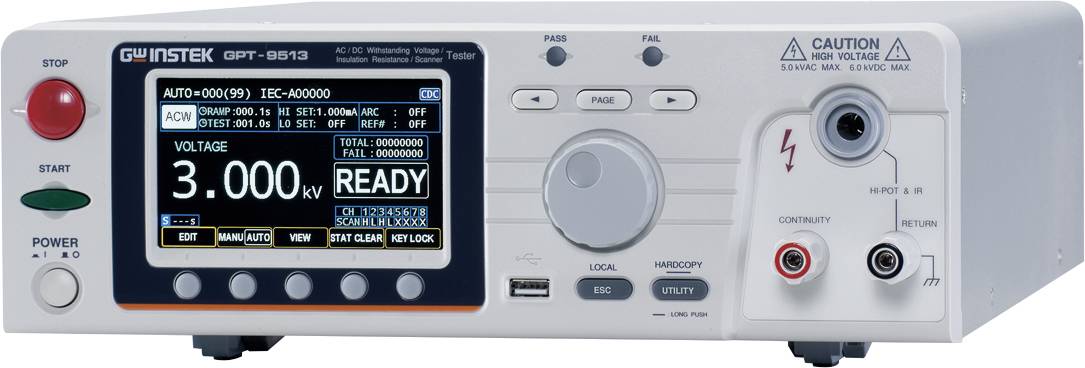

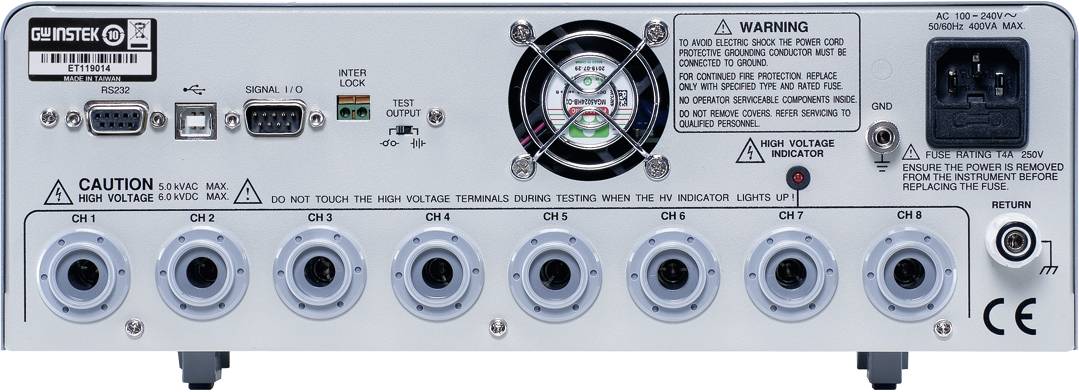

Séria GPT-9500 je vybavená 4,3 palcovým farebným LCD (rozlíšenie 480 x 272), ktoré poskytuje užívateľovi úplné informácie o meraní a užívateľsky prívetivé rozhranie, vďaka ktorému je obsluha a nastavovanie parametrov jednoduchšie a pohodlnejšie. Test AUTO podporuje tabuľkové zobrazenie, takže na zobrazenie všetkých výsledkov testu nie je potrebné prepínať obrazovku. Séria zároveň ponúka funkciu štatistického počítania. Používatelia môžu rýchlo zistiť celkový počet testov a počet NO-GO bez toho, aby museli pripojiť externé počítadlo. Všetky skenovacie kanály sú nakonfigurované na zadnej strane testera.

Dizajn je nielen relatívne estetický, keď je tester namontovaný na stojane, ale môže tiež pomôcť predchádzať zraneniu osôb tým, že zabráni náhodnému kontaktu počas procesu výdaja. Funkcia detekcie odpojenia je k dispozícii pre sériu, aby sa zabránilo nesprávnemu vyhodnoteniu testu spôsobenému odpojením vodiča.
Medzi ďalšie funkcie a vlastnosti radu GPT-9500 patrí funkcia exportu / importu pre nastavenie parametrov, pomocou ktorej je možné nastavenia testera skopírovať do rovnakých modelov testerov vo výrobnej linke prostredníctvom USB flash disku. Takýmto spôsobom je možné rýchlo rozšíriť testovacie stanice výrobných liniek a vyhnúť sa tiež riziku chýb spôsobených opakovanými vstupmi; funkcia nulového štartu, ktorá zabraňuje vplyvu okamžitých napätí na DUT; blokovacia funkcia, čo je hardvérová štruktúra zabezpečenia zabezpečenia, ktorá umožňuje používateľovi pripojiť zariadenia externej ochrany.
