VDE tester (merač izolačného odporu) Sonel MIC-5005

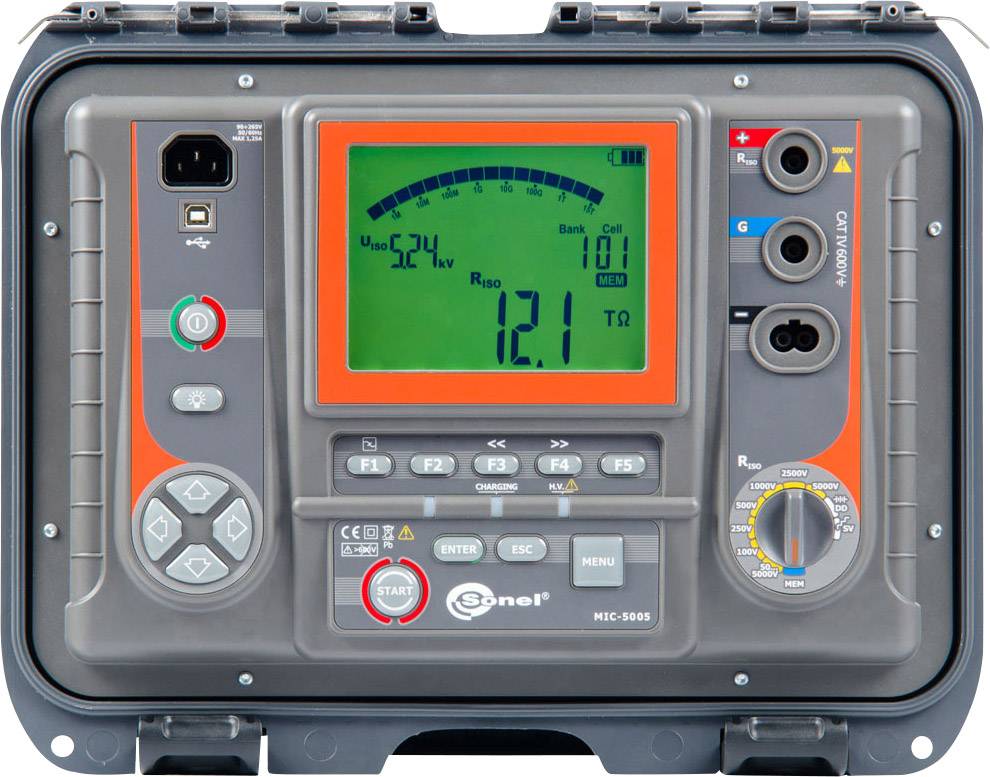

Digitálny merací prístroj s displejom zobrazuje '524V'. Má tlačidlá a konektory na meranie elektrických parametrov.

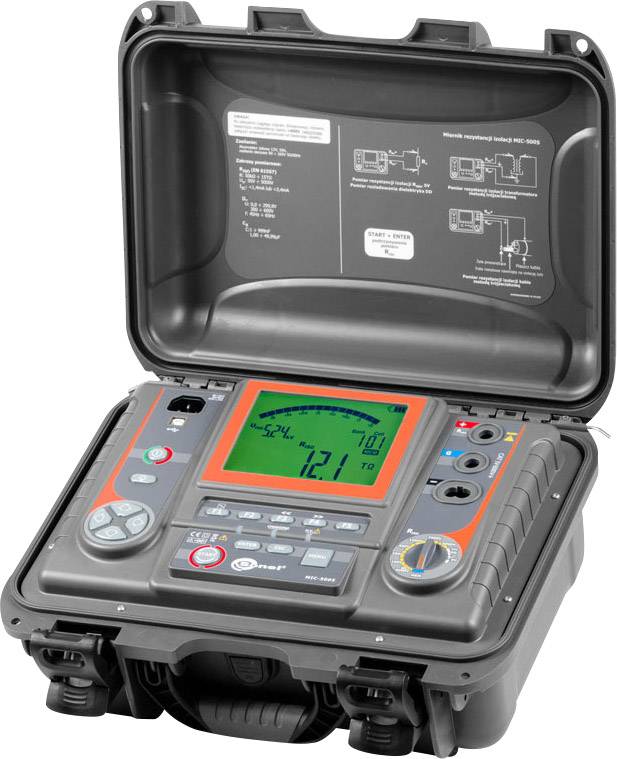

Prenosný elektrický meraný prístroj v otvorenom puzdre. Na displeji sú zobrazené namerané hodnoty a na prednej strane sú ovládacie tlačidlá.

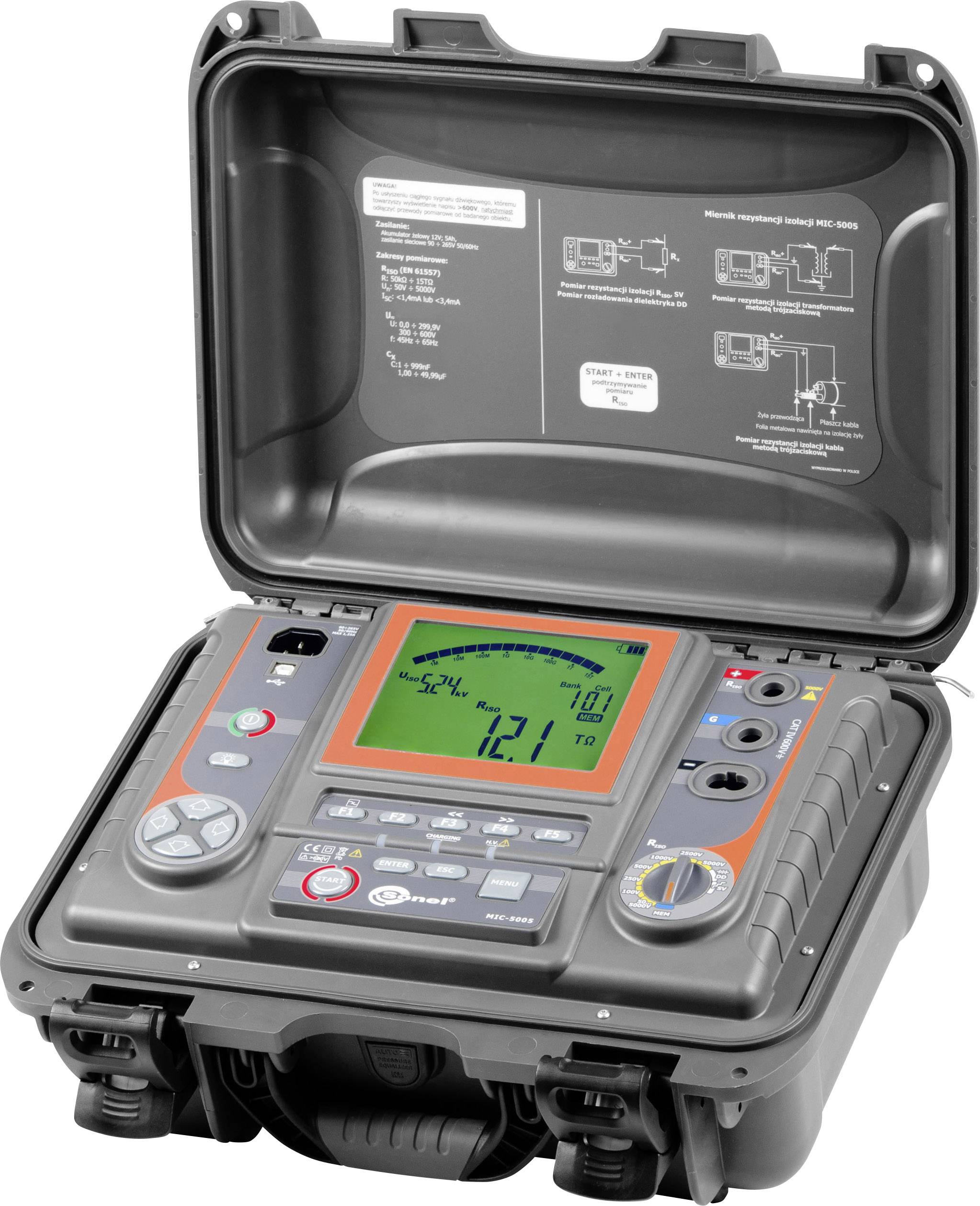

Obrázok zobrazuje prenosný elektrický meací prístroj v otvorenej kufríku. Na displeji sú viditeľné namerané hodnoty a ovládacie prvky.

1/3

Dodatočné informácie:

Naša služba pre vás:

Kalibrácia - čo to je, kto ju potrebuje?

Datasheety: (PDF)

Doručenie: Pi 18. 9.

Počet

Celkom (1 394,31 € / kus)

1 394,31 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Zariadenie na meranie izolácie MIC-5005

Testovacie napätie 50 ... 5000 V pre merací rozsah do 15 TΩ
Skúšobné napätie nastaviteľné v krokoch 10 V (50 ... 1000 V) a 25 V (1 ... 5 kV)
Automatické vypustenie testovanej položky po meraní
Meranie časového intervalu s akustickou 5-sekundovou signalizáciou
3 skúšobné časy na stanovenie absorpčného koeficientu
Stanovenie polarizačného indexu (PI) a dielektrického absorpčného pomeru (DAR)
Skúšobná metóda (SV)
Index d. dielektrický výboj (DD)
Nastaviteľný skúšobný prúd (1,2 mA, 3 mA)
Meranie netesného prúdu
Funkcia digitálneho filtra pre testovacie prostredie s veľkými poruchami
Meranie AC / DC 0 ... 750V
Meranie kapacity
5,6 "LCD displej
Integrovaná rýchlonabíjačka

Technické parametre

Rozsah izolačného odporu 0 ... 999 kΩ: rozlíšenie: 1 kΩ, presnosť: ± (3% ohm + 10 číslic); Rozsah izolačného odporu 1,00 ... 9,99 MΩ: rozlíšenie: 0,01 MΩ, presnosť: ± (3% o.r. + 10 číslic); Rozsah izolačného odporu 10,0 ... 99,9 MΩ: rozlíšenie: 0,1 MΩ, presnosť: ± (3% o.r. + 10 číslic); Rozsah izolačného odporu 100 ... 999 MΩ: rozlíšenie: 1 MΩ, presnosť: ± (3% o.r. + 10 číslic); Rozsah izolačného odporu 1,00 ... 9,99 GΩ: rozlíšenie: 0,01 GΩ, presnosť: ± (3% o.r. + 10 číslic); Rozsah izolačného odporu 10,0 ... 99,9 GΩ: rozlíšenie: 0,1 GΩ, presnosť: ± (3% o.r. + 10 číslic); Rozsah izolačného odporu 100 ... 999 GΩ: rozlíšenie: 1 GΩ, presnosť: ± (3,5% o.r. + 10 číslic); Rozsah izolačného odporu 1,00 ... 9,99 TΩ: Rozlíšenie: 0,01 TΩ, presnosť: ± (7,5% o.r. + 10 číslic); Rozsah izolačného odporu 10 ... 15 TΩ: rozlíšenie: 0,1 TΩ, presnosť: ± (10% o.r. + 10 číslic); Rozsah izolačného napätia 250 V: 500 GΩ; Rozsah izolačného napätia 500 V: 1,00 TΩ; Rozsah izolačného napätia 1 000 V: 2,00 TΩ; Rozsah izolačného napätia 2500 V: 5 TΩ; Rozsah izolačného napätia 5000 V: 15 TΩ; Krokový test Uiso .. 1000 V: kroky 200 V; Krokový test Uiso ... 2500 V: kroky 500 V; Krokový test Uiso .. 5 000 V: kroky 1 kV; Meranie rozsahu AC / DC: 0,0,29,9 V, rozlíšenie: 0,1 V, presnosť: ± (2% o.r. + 20 číslic); Meranie rozsahu AC / DC: 0,0,29,9 V, rozlíšenie: 0,1 V, presnosť: ± (2% o.r. + 20 číslic); Merací rozsah AC / DC: 30,299,9 V, rozlíšenie: 0,1 V, presnosť: ± (2% o.r. + 6 číslic); Meranie rozsahu AC / DC: 300. 600 V, rozlíšenie: 1 V, presnosť: ± (2% o.r. + 2 číslice); Frekvenčný rozsah: 45 ... 65 Hz; Meranie kontinuity prúdu: ± 200 mA; Rozsah merania spojitosti 0,00 ... 19,99 Ω: rozlíšenie: 0,01 Ω, presnosť: ± (2% ohm + 3 číslice); Rozsah merania kontinuity 20,0 ... 199,9 Ω: rozlíšenie: 0,1 Ω, presnosť: ± (2% ohm + 3 číslice); Rozsah merania kontinuity 200 ... 999 Ω: rozlíšenie: 1 Ω, presnosť: ± (4% ohm + 3 číslice); Rozsah merania kapacity 1 ... 999 nF: rozlíšenie: 1 nF, presnosť: ± (5% o.r. + 5 číslic); Rozsah merania kapacity 1,00 ... 49,99 µF: rozlíšenie: 0,01 µF, presnosť: ± (5% o.r. + 5 číslic)

Kategória výrobku: tester izolácií

Skúšobné napätie: 250 V
500 V
1000 V
2500 V
5000 V

Meracie funkcie: izolačný odpor

: ISO

Rozhranie: USB
Wi-Fi

: IP67

Rozmer.: (d x š x v) 15 x 82 x 15 cm

Hmotnosť: 9.56 kg

Displej: digitálny (LCD)

Izolačný odpor (max.): 15 TΩ

Kategória merania: CAT III 1000 V
CAT IV 600 V

Šírka: 82 cm

V: 15 cm

Dĺžka: 15 cm

Na stiahnutie

Datasheet

Datasheet 1427984 VDE tester (merač izolačného odporu) Sonel MIC-5005

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1427984 VDE tester (merač izolačného odporu) Sonel MIC-5005

Bezpečnostný list

Bezpečnostný list 1427984 VDE tester (merač izolačného odporu) Sonel MIC-5005

Popis

Sonel MIC-5005 od Sonel je tester izolácie s meracím rozsahom do 15 Terra Ohm pri testovacom napätí 5 kV podľa EN 61557-2. Dokonca aj pri vysokofrekvenčnej interferencii sa absolútne presné výsledky merania dosahujú filtrovaním. S týmto testovacím zariadením sú k dispozícii všetky parametre na diagnostické meranie izolácie, ako sú PI, DAR, DD, kapacitné meranie, krokový test (SV), ako aj meranie Riso a PE.

Tento text bol preložený strojovo.

Prevedenie

Robustné pevné puzdro IP 67
CAT III: 1000 V
CAT IV: 600V
Testovacie káble do 20 m
Aligátorové svorky a Testovacie sondy
Kábel USB
Nabíjateľná batéria
Adaptér OR-1
Softvér protokolu Sonel Reader
Merania podľa EN 61557

Rozsah dodávky

Krokosvorka 5,5 kV, čierna, tienená · Krokosvorka 5,5 kV, červená · Krokosvorka 5,5 kV, modrá · 5,5 kV testovacia sonda s banánkovou zásuvkou, čierna · 5,5 kV testovacia špička s banánovým hrdlom, červená · Napájací kábel · Balenie batérií · Skúšobný kábel so zásuvkou pre banány 1,8 m, 10 kV, červený · Skúšobný kábel so zásuvkou pre banány 1,8 m, 10 kV, modrý · Skúšobný kábel so zásuvkou pre banány 1,8 m, 10 kV, čierny, tienený · USB kábel ·
Taška L4 f. zariadenie · Balenie batérií · softwaru
Sonel Reader · návod na použitie. · Kalibračný certifikát ISO
