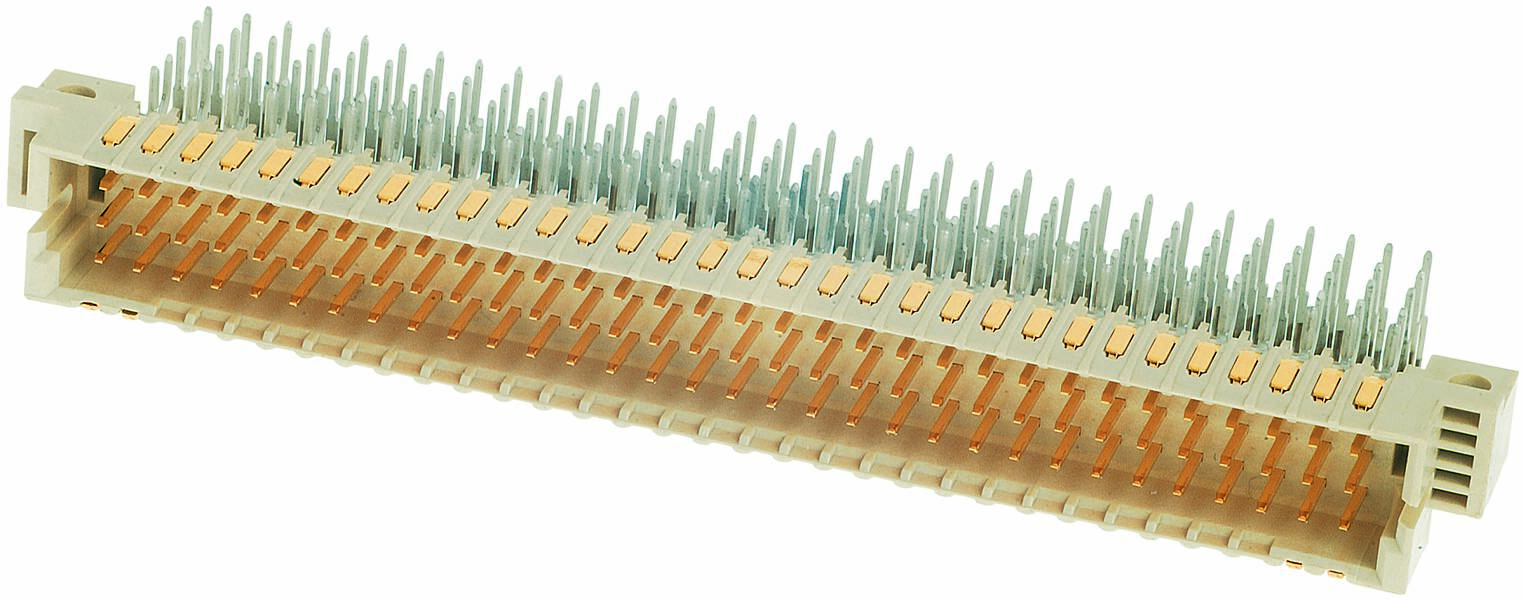

Name: HARTING 02 01 160 8101 nožová lišta Počet riadkov 5 Počet pólov 160 1 ks
Brand: HARTING
SKU: 3002809
Availability: BackOrder

Obdĺžnikový elektrický konektor s viacerými kovovými kontaktmi vhodný pre priemyselné aplikácie.

Kategória výrobku

nožová lišta

Prevedenie

Lomená

Raster (rozteč)

2.54 mm

Obsah

1 ks

Počet pólov

160

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 4. 3. 2027

Počet

Celkom (124,99 € / kus)

124,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Pás na nože

Počet pólov 160
Počet riadkov 5
Obsah 1 ks

Technické parametre

Séria: har-bus® 64
Komponent: samec konektor
Popis kontaktu: lomený
Typ pripojenia: spájkovacie spojenie pretavením (THR);
Typ pripojenia: základná doska k dcérskej karte; Extender karta
Počet kontaktov: 160
Rad zástrčkových kontaktov: 5
Rozteč, pripojovacia strana: 2,54 mm
Menovitý prúd: Menovitý prúd meraný pri 20 °C, podrobnosti nájdete v krivke zníženia výkonu
Izolačný odpor:> 1010Ω
Odpor kontaktu: ≤20 mΩ pre rady a, b, c ≤30 mΩ pre rady d, z;
Limitná teplota: -55... +125 °C (pri spájkovaní pretavením max. +240 °C po dobu 15 s)
Sila vkladania a vyťahovania: ≤ 160 N
Cykly párenia: ≥ 500
Skúšobné napätie Ueff: 1 kV
Skupina izolačných materiálov: IIIa (175 ≤ CTI< 400)
Použitý materiál: tekutý kryštálový polymér (LCP)
Farebná vložka: béžová
Materiál kontaktov: zliatina medi
Kontaktná plocha: Au nad Ni na strane zástrčky;
Trieda horľavosti materiálu podľa UL 94: V-0
Normy: IEC 61076-4-113
Čistá hmotnosť: 27,08 g
Hrúbka vrstvy: ≥ 50 µinch
Rozteč, zásuvná strana: 2,54 mm
Vzdialenosť: ‌1,2 mm medzi 2 radmi (a, b, c);‌1,2 mm medzi 2 radmi (d, z);‌1,2 mm medzi 2 kontaktmi v rade (a, b, c);‌1 mm medzi 2 kontaktmi v rade (d, z)
Povrchová vzdialenosť: ‌1,2 mm medzi 2 radmi (a, b, c);‌1,2 mm medzi 2 radmi (d, z);‌1,2 mm medzi 2 kontaktmi v rade (a, b, c);‌1 mm medzi 2 kontaktmi v rade (d, z)
Vlastnosti: bez olova
Montáž PCB: s prírubou
Horúce pripojenie: nie
Klasifikácia železníc: F1/I2 podľa NFF 16-101/102
Montáž kontaktov: rady a, b, c, daz, pozície 1, 2, ... , 31, 32
predný kontakt v polohe: d1;d2;d31;d32

Kategória výrobku: nožová lišta

Prevedenie: Lomená

Počet pólov: 160

Počet riadkov: 5

Raster (rozteč): 2.54 mm

Pripojenie: THR

Farba: béžová

Materiál puzdra: PA

Číslo výrobcu: 02011608101

Obsah: 1 ks

Materiál kontaktu: zliatina medi

Typ: 02 01 160 8101

Priechodné odpor: 20 mΩ;30 mΩ

Izolačný odpor: 1010 Ω

: Other

: 160

: Other

: -55-125 °C

: Other

: Soldering connection

: Nickel/gold

: 2.54 mm

: 5

: 2.54 mm

: Liquid crystal polymer

: 0°/180° (horizontal)

: Flange

: 1 A

Na stiahnutie

Datasheet

Datasheet 3002809 HARTING 02 01 160 8101 nožová lišta Počet riadkov 5 Počet pólov 160 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3002809 HARTING 02 01 160 8101 nožová lišta Počet riadkov 5 Počet pólov 160 1 ks

Popis

Samec konektor, spájkovacie pripojenie pretavením (THR), pripojenie vlnou, menovitý prúd: 1 A, kontakty: 160, lomené, zliatina medi

Tento text bol preložený strojovo.

Popis

Samec konektor, spájkovacie pripojenie pretavením (THR), pripojenie vlnou, menovitý prúd: 1 A, kontakty: 160, lomené, zliatina medi

Tento text bol preložený strojovo.
