Name: HARTING 09 03 296 6862 kolíková lišta Počet riadkov 3 Počet pólov 96 1 ks
Brand: HARTING
SKU: 2999438
Availability: BackOrder

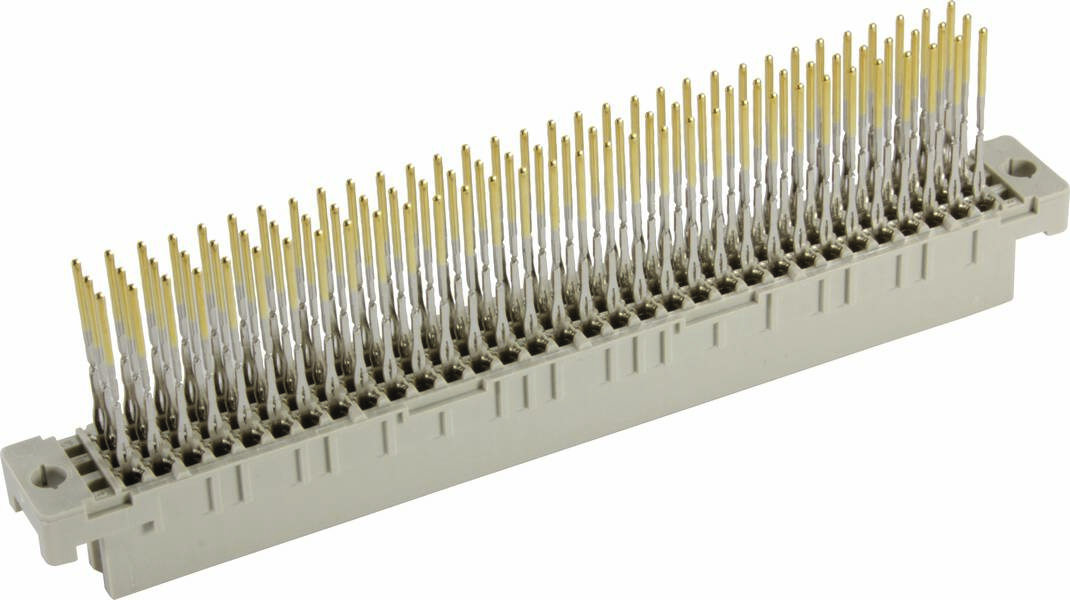

DIN 41612 konektor s mnohými zlatými kolíkmi; často sa používa v priemyselných aplikáciách a pre prepojenia na doskách plošných spojov.

Kategória výrobku

kolíková lišta

Prevedenie

Rovná

Raster (rozteč)

2.54 mm

Obsah

1 ks

Počet pólov

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 4. 3. 2027

Počet

Celkom (17,99 € / kus)

17,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Pružinový pásik

Počet pólov 96
Počet riadkov 3
Obsah 1 ks

Technické parametre

Séria: DIN 41612
Komponent: Zásuvka
Popis kontaktu: rovný
Typ spojenia: lisované spojenie
Typ pripojenia: základná doska k dcérskej karte;
Počet kontaktov: 96
Dĺžka čapu: 17 mm
Rad zástrčkových kontaktov: 3
Rozteč, pripojovacia strana: 2,54 mm
Menovitý prúd: Menovitý prúd meraný pri 20 °C, podrobnosti nájdete v krivke zníženia výkonu
Izolačný odpor:> 1012Ω
Kontaktný odpor: ≤ 20 mΩ
Hraničná teplota: -40... +105 °C horná medzná teplota obmedzená doskou plošných spojov
Sila vkladania a vyťahovania: ≤ 90 N
Cykly párenia: ≥ 400
Skúšobné napätie Ueff: 1 kV
Skupina izolačných materiálov: IIIa (175 ≤ CTI< 400)
Použitý materiál: Termoplastická formovacia hmota, vystužená sklenenými vláknami
Farebná vložka: RAL 7032 (kamienková šedá)
Materiál kontaktov: zliatina medi
Kontaktná plocha: Drahý kov nad Ni na strane zástrčky; Ni na strane pripojenia
Trieda horľavosti materiálu podľa UL 94: V-0
Normy: IEC 60603-2
Čistá hmotnosť: 15 g
Označenie: Typ C
Rozteč, zásuvná strana: 2,54 mm
Vôľa: ≥ 1 mm
Povrchová vzdialenosť: ≥ 1 mm
Vlastnosti: bez olova
Montáž PCB: s prírubou
Horúce pripojenie: nie
Klasifikácia železníc: F4/I3 podľa NFF 16-101/102
Montáž kontaktov: rady a, b a c, pozície 1, 2, ... , 31, 32
Kódovanie: Kódovanie so stratou kontaktu
Hrúbka PCB: ≥1,6 mm

Kategória výrobku: kolíková lišta

Prevedenie: Rovná

Počet pólov: 96

Počet riadkov: 3

Raster (rozteč): 2.54 mm

Pripojenie: lisované

Farba: kremencová sivá (RAL 7032)

Materiál puzdra: PA

Číslo výrobcu: 09032966862

Obsah: 1 ks

Materiál kontaktu: zliatina medi

Typ: 09 03 296 6862

Priechodné odpor: 20 mΩ

Izolačný odpor: 1012 Ω

Dĺžka hrotu: 17 mm

: Other

: 96

: Other

: -40-105 °C

: Other

: Press-in connection

: Other

: 17 mm

: 2.54 mm

: 3

: 1.6 mm

: 2.54 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 2 A

Na stiahnutie

Datasheet

Datasheet 2999438 HARTING 09 03 296 6862 kolíková lišta Počet riadkov 3 Počet pólov 96 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2999438 HARTING 09 03 296 6862 kolíková lišta Počet riadkov 3 Počet pólov 96 1 ks

Popis

Zásuvka, zalisované pripojenie, menovitý prúd: 2 A, kontakty: 96, rovné, zliatina medi, drahý kov nad Ni na strane zástrčky, Ni na strane pripojenia

Tento text bol preložený strojovo.

Popis

Zásuvka, zalisované pripojenie, menovitý prúd: 2 A, kontakty: 96, rovné, zliatina medi, drahý kov nad Ni na strane zástrčky, Ni na strane pripojenia
