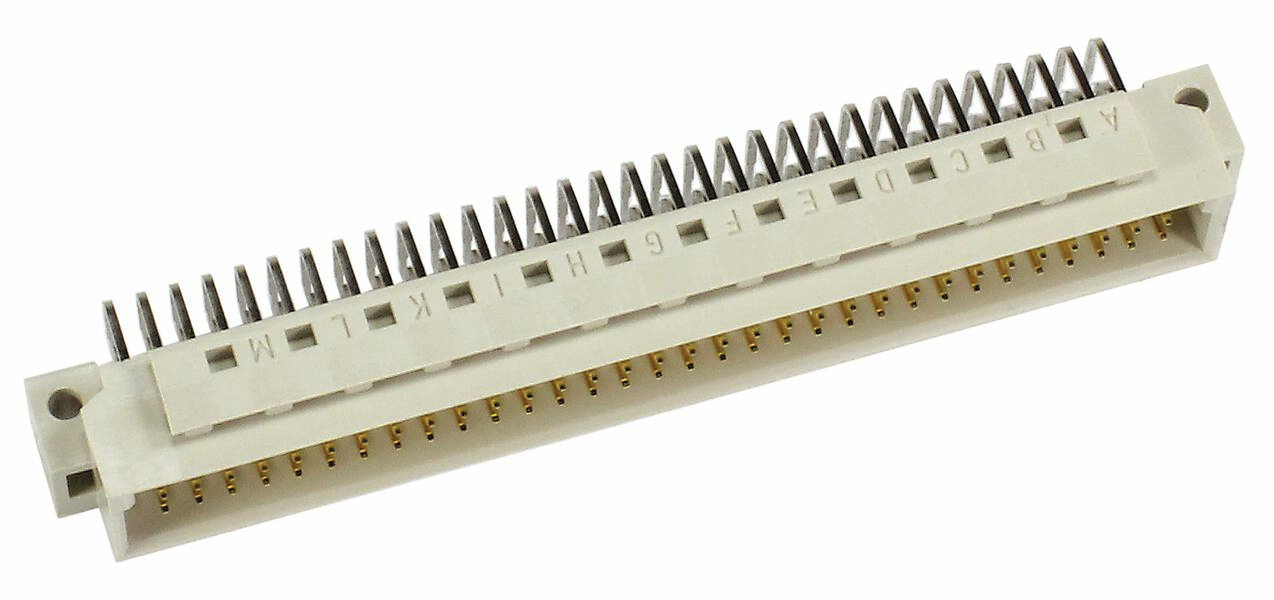

HARTING 09 03 696 6921 nožová lišta Počet riadkov 3 Počet pólov 96 1 ks
Kategória výrobku
nožová lišta
Prevedenie
Lomená
Raster (rozteč)
2.54 mm
Obsah
1 ks
Počet pólov
96
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
12 Ks
Počet
Celkom (12,99 € / kus)
12,99 €
s DPH
Overený predajca s technickou podporou
Hlavné benefity
Pás na nože
- Počet pólov 96
- Počet riadkov 3
- Obsah 1 ks
Technické parametre
- Séria: DIN 41612
- Komponent: samec konektor
- Popis kontaktu: lomený
- Typ pripojenia: spojenie vlnovou spájkou
- Typ pripojenia: základná doska k dcérskej karte; Extender karta; PCB ku káblu
- Počet kontaktov: 96
- Rad zástrčkových kontaktov: 3
- Rozteč, pripojovacia strana: 2,54 mm
- Menovitý prúd: Menovitý prúd meraný pri 20 °C, podrobnosti nájdete v krivke zníženia výkonu
- Izolačný odpor:> 1012Ω
- Kontaktný odpor: ≤ 20 mΩ
- Limitná teplota: -55... +125 °C
- Sila vkladania a vyťahovania: ≤ 90 N
- Cykly párenia: ≥ 400
- Skúšobné napätie Ueff: 1 kV
- Skupina izolačných materiálov: IIIa (175 ≤ CTI< 400)
- Použitý materiál: Termoplastická formovacia hmota, vystužená sklenenými vláknami
- Farebná vložka: RAL 7032 (kamienková šedá)
- Materiál kontaktov: zliatina medi
- Kontaktná plocha: Drahý kov nad Ni na strane zástrčky;
- Trieda horľavosti materiálu podľa UL 94: V-0
- Normy: IEC 60603-2
- Čistá hmotnosť: 14,3 g
- Označenie: Typ C
- Rozteč, zásuvná strana: 2,54 mm
- Vôľa: ≥ 1,2 mm
- Povrchová vzdialenosť: ≥ 1,2 mm
- Vlastnosti: bez olova
- Montáž PCB: s prírubou
- Horúce pripojenie: nie
- Klasifikácia železníc: F4/I3 podľa NFF 16-101/102
- Montáž kontaktov: rady a, b a c, pozície 1, 2, ... , 31, 32
- Kódovanie: Strata kódovania kontaktu;
- Kategória výrobku
nožová lišta
- Prevedenie
Lomená
- Počet pólov
96
- Počet riadkov
3
- Raster (rozteč)
2.54 mm
- Pripojenie
spájkovaný konektor
- Farba
kremencová sivá (RAL 7032)
- Materiál puzdra
PA
- Číslo výrobcu
09036966921
- Obsah
1 ks
- Materiál kontaktu
zliatina medi
- Typ
09 03 696 6921
- Priechodné odpor
20 mΩ
- Izolačný odpor
1012 Ω
Printed circuit board to cable
Other
96
Other
-55-125 °C
Other
Soldering connection
Tin
2.54 mm
3
2.54 mm
Thermoplastic
0°/180° (horizontal)
Flange
2 A
Na stiahnutie
Datasheet
Datasheet 3003496 HARTING 09 03 696 6921 nožová lišta Počet riadkov 3 Počet pólov 96 1 ks
Datasheet 3003496 HARTING 09 03 696 6921 nožová lišta Počet riadkov 3 Počet pólov 96 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3003496 HARTING 09 03 696 6921 nožová lišta Počet riadkov 3 Počet pólov 96 1 ks
Popis
Konektor samec, pripojenie vlnou, menovitý prúd: 2 A, kontakty: 96, lomené, zliatina medi
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
