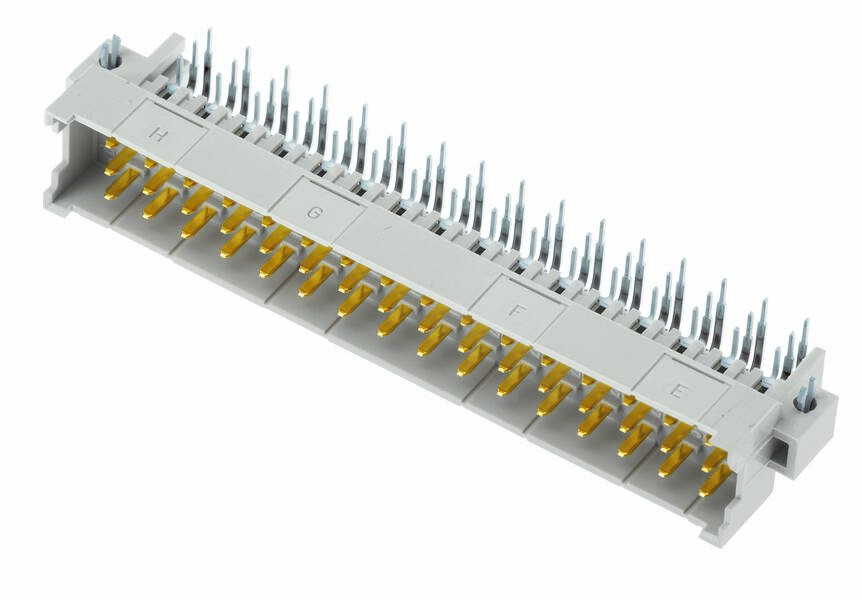

HARTING 09 06 348 6901 222 nožová lišta Počet riadkov 3 Počet pólov 48 1 ks
Kategória výrobku
nožová lišta
Prevedenie
Lomená
Raster (rozteč)
2.54 mm
5.08 mm
Obsah
1 ks
Počet pólov
48
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (10,99 € / kus)
10,99 €
s DPH
Overený predajca s technickou podporou
Hlavné benefity
Pás na nože
- Počet pólov 48
- Počet riadkov 3
- Obsah 1 ks
Technické parametre
- Séria: DIN 41612
- Komponent: samec konektor
- Popis kontaktu: lomený
- Typ pripojenia: spojenie vlnovou spájkou
- Typ pripojenia: základná doska k dcérskej karte; Extender karta; PCB ku káblu
- Počet kontaktov: 48
- Rad zástrčkových kontaktov: 3
- Mriežka, pripojovacia strana: 2,54 mm;
- Menovitý prúd: Menovitý prúd meraný pri 20 °C, podrobnosti nájdete v krivke zníženia výkonu
- Izolačný odpor:> 1011Ω
- Kontaktný odpor: ≤ 15 mΩ
- Limitná teplota: -55... +125 °C
- Sila vkladania a vyťahovania: ≤ 75 N
- Cykly párenia: ≥ 400
- Skúšobné napätie Ueff: 1,55 kV (kontaktný kontakt)
- Skupina izolačných materiálov: II (400 ≤ CTI< 600)
- Použitý materiál: Termoplastická formovacia hmota, vystužená sklenenými vláknami
- Farebná vložka: RAL 7035 (svetlo šedá)
- Materiál kontaktov: zliatina medi
- Kontaktná plocha: Drahý kov nad Ni na strane zástrčky;
- Trieda horľavosti materiálu podľa UL 94: V-0
- Normy: IEC 60603-2
- Čistá hmotnosť: 26,98 g
- Označenie: Typ F
- Rozteč, zásuvná strana: 3,81 mm;
- Vôľa: ≥ 1,6 mm
- Povrchová vzdialenosť: ≥ 3 mm
- Vlastnosti: bez olova
- Montáž PCB: s prírubou s montážnou sponou
- Horúce pripojenie: nie
- Klasifikácia železníc: F1/I2 podľa NFF 16-101/102
- Montáž kontaktov: riadky z, dab, pozície 2, 4, ... , 30, 32
- Kódovanie: kódovanie pri strate kontaktu;
- Hrúbka PCB: 1,6 mm ±0,2
- Kategória výrobku
nožová lišta
- Prevedenie
Lomená
- Počet pólov
48
- Počet riadkov
3
- Raster (rozteč)
2.54 mm
5.08 mm
- Pripojenie
spájkovaný konektor
- Farba
svetlo sivá (RAL 7035)
- Materiál puzdra
PA
- Číslo výrobcu
09063486901222
- Obsah
1 ks
- Materiál kontaktu
zliatina medi
- Typ
09 06 348 6901 222
- Priechodné odpor
15 mΩ
- Izolačný odpor
1011 Ω
Printed circuit board to cable
Other
48
Other
-55-125 °C
Other
Soldering connection
Tin
2.54 mm
3
1.6 mm
3.81 mm
Thermoplastic
0°/180° (horizontal)
Flange
6 A
Na stiahnutie
Datasheet
Datasheet 3003539 HARTING 09 06 348 6901 222 nožová lišta Počet riadkov 3 Počet pólov 48 1 ks
Datasheet 3003539 HARTING 09 06 348 6901 222 nožová lišta Počet riadkov 3 Počet pólov 48 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3003539 HARTING 09 06 348 6901 222 nožová lišta Počet riadkov 3 Počet pólov 48 1 ks
Popis
Konektor samec, pripojenie vlnou, menovitý prúd: 6 A, kontakty: 48, lomený, zliatina medi
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
