Name: HARTING 09 11 001 2770 09110012770 vložka pinového konektora, 1 ks
Brand: HARTING
SKU: 3007740
Availability: BackOrder

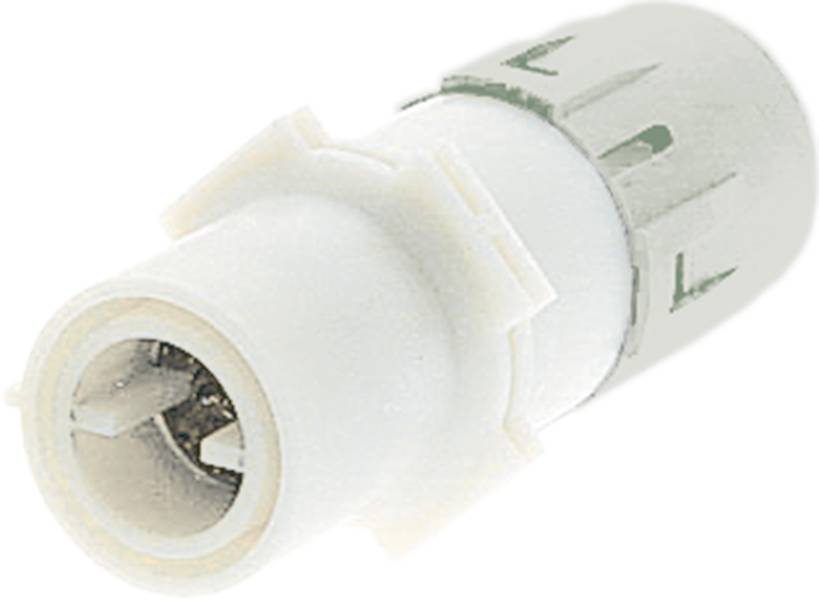

Detailný záber bieleho elektrického konektora s šedým zakončením, vhodného na prepojenie káblov v technických aplikáciách.

Kategória výrobku

vložka pinového konektora

Pripojenie

axiálne skrutkové pripojenie

Prierez vodiča (min.)

60 mm²

Prierez vodiča (max.)

70 mm²

Farba

kremencová sivá (RAL 7032)

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 7. 4. 2027

Počet

Celkom (124,99 € / kus)

124,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Séria: Han® HC Modular
Typ pripojenia: axiálne skrutkové spojenie
Menovitý prúd: 650 A
Izolačný odpor:> 1010Ω
Kontaktný odpor: ≤ 0,2 mΩ
Hraničná teplota: -40... +125 °C
Cykly párenia: ≥ 500
Materiál vložky: polykarbonát (PC) polyamid (PA);
Farebná vložka: RAL 7032 (kamienková šedá)
Materiál kontaktov: zliatina medi
Kontaktná plocha: postriebrená
Trieda horľavosti materiálu podľa UL 94: V-0
Normy: IEC 60664-1;IEC 61984
Čistá hmotnosť: 317 g
Označenie: 650
Menovité napätie: 4 000 V
Menovité impulzné napätie: 18 kV
Stupeň znečistenia: 3
Poznámky: Odolnosť voči vibráciám a otrasom je možné zachovať iba vtedy, ak sú káble podopreté vo vhodnej vzdialenosti. Informácie o vzdialenostiach medzi káblovými podperami nájdete v dokumente v eKatalógu v časti Návod.
Požiarna ochrana v koľajových vozidlách: EN 45545-2 (2020-08)
Pohlavie žena
Prierez vodiča: 60... 70 mm²
Dĺžka odizolovania: 23... 25 mm
Odolnosť proti vibráciám: Kategória 1B podľa IEC 61373
Schválenia: DNV GL
Odolnosť proti otrasom: Kategória 1B podľa IEC 61373
Vonkajší priemer jadra: ≤26,5 mm

Kategória výrobku: vložka pinového konektora

Farba: kremencová sivá (RAL 7032)

Pripojenie: axiálne skrutkové pripojenie

Prierez vodiča (min.): 60 mm²

Prierez vodiča (max.): 70 mm²

Cykly zapojenie: 500

Séria: Han® HC Modular

Obsah: 1 ks

Max. teplota: +125 °C

Min. teplota: -40 °C

: 4000 V

: NIE

: Bus

: -40-125 °C

: V0

: 18 kV

: Axial screw connection

: Silver

: 3

: NIE

: 60-70 mm²

: 60-70 mm²

: Other copper alloys

: Thermoplastic

: 650 A

: Thermoplastic

: 500

Na stiahnutie

Datasheet

Datasheet 3007740 HARTING 09 11 001 2770 09110012770 vložka pinového konektora, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3007740 HARTING 09 11 001 2770 09110012770 vložka pinového konektora, 1 ks

Popis

Vložky, axiálne skrutkové spojenie, objímka, polykarbonát (PC), polyamid (PA), RAL 7032 (kamienková šedá), menovitý prúd: 650 A

Tento text bol preložený strojovo.

Popis

Vložky, axiálne skrutkové spojenie, objímka, polykarbonát (PC), polyamid (PA), RAL 7032 (kamienková šedá), menovitý prúd: 650 A
