Name: HARTING 09 14 001 3103 09140013103 konektor, 1 ks
Brand: HARTING
SKU: 3008305
Availability: BackOrder

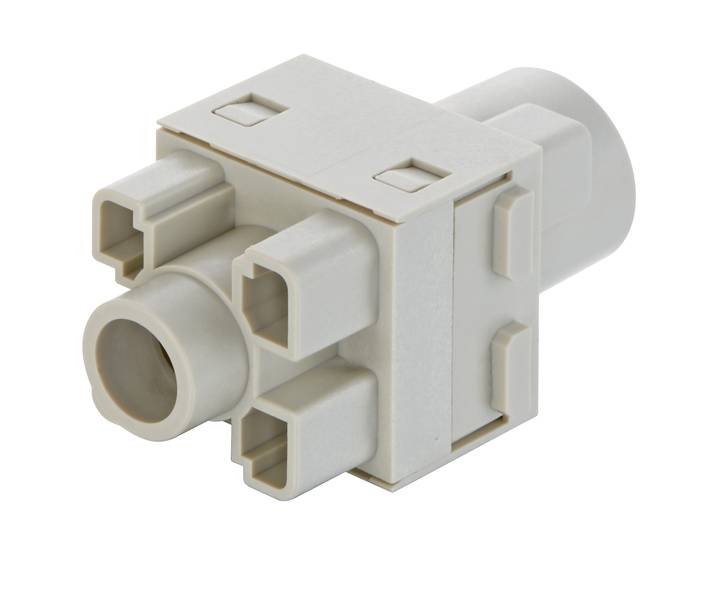

Biely plastový konektor s viacerými obdĺžnikovými vývodmi a centrálnym kruhovým vývodom, pravdepodobne určený pre elektrické pripojenia.

Kategória výrobku

konektor

Pripojenie

krimpované

Počet kontaktov

Prierez vodiča (min.)

16 mm²

Prierez vodiča (max.)

70 mm²

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 25. 1. 2027

Počet

Celkom (19,99 € / kus)

19,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Séria: Han-Modular®
Typ pripojenia: krimpovacie pripojenie
Počet kontaktov: 1
Menovitý prúd: 200 A
Izolačný odpor:> 1010Ω
Hraničná teplota: -40... +125 °C
Cykly párenia: ≥ 500
Materiál vložky: polykarbonát (PC)
Farebná vložka: RAL 7032 (kamienková šedá)
Trieda horľavosti materiálu podľa UL 94: V-0
Normy: EN 50124-1;IEC 60664-1;IEC 61984
Čistá hmotnosť: 20 g
Menovité napätie: ‌ 1 000 V AC;‌ 1 300 V DC
Menovité impulzné napätie: 8 kV
Stupeň znečistenia: 3
Poznámky: Krimpovacie kontakty objednajte samostatne.
Požiarna ochrana v koľajových vozidlách: EN 45545-2 (2020-08)
Pohlavie žena
Prierez vodiča: 16... 70 mm²
Schválenia: DNV GL
Menovité napätie podľa UL: 1 000 V
Typ modulu: Han® 200 A modul
Veľkosť modulu: dvojitý modul

Kategória výrobku: konektor

Farba: kremencová sivá (RAL 7032)

Vlastnosti: bez káblovej ochrany

Pripojenie: krimpované

Pólov: 1

Počet kontaktov: 1

Prierez vodiča (min.): 16 mm²

Prierez vodiča (max.): 70 mm²

Cykly zapojenie: 500

Séria: Han-Modular®

Obsah: 1 ks

Max. teplota: 125 °C

Min. teplota: -40 °C

: 1000 V

: NIE

: 1

: Bus

: -40-125 °C

: V0

: 8 kV

: Crimp connection

: Other

: 3

: ÁNO

: 16-70 mm²

: 16-70 mm²

: Other

: Thermoplastic

: 200 A

: Thermoplastic

: 500

: 1

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Kategória výrobku

Prierez vodiča (max.)

Prierez vodiča (min.)

Pripojenie

HARTING 09 14 001 3103 09140013103 konektor, 1 ks

Objednávacie číslo:3008305

Doručenie: Po 25. 1. 2027

Conrad Electronic

Tento produkt

konektor

70 mm²

16 mm²

krimpované

Min.: 1

Násobky: 1

19,99 €^*

HARTING 09 14 001 2661 09140012661 dvojitý modul, 1 ks

Objednávacie číslo:3008304

Doručenie: Pi 12. 3. 2027

Conrad Electronic

dvojitý modul

95 mm²

axiálne skrutkové pripojenie

Min.: 100

Násobky: 1

47,99 €^*

HARTING 09 14 001 2675 09140012675 dvojitý modul, 1 ks

Objednávacie číslo:3008309

Doručenie: Ut 6. 4. 2027

Conrad Electronic

dvojitý modul

skrutkovací

Min.: 1

Násobky: 1

46,99 €^*

HARTING 09 14 001 2681 09140012681 dvojitý modul, 1 ks

Objednávacie číslo:3008317

Doručenie: Pi 12. 3. 2027

Conrad Electronic

dvojitý modul

120 mm²

95 mm²

axiálne skrutkové pripojenie

Min.: 1

Násobky: 1

109,99 €^*

HARTING 09 14 001 2761 09140012761 dvojitý modul, 1 ks

Objednávacie číslo:3008303

Doručenie: Pi 12. 3. 2027

Conrad Electronic

dvojitý modul

axiálne skrutkové pripojenie

Min.: 100

Násobky: 1

53,99 €^*

HARTING 09 14 001 2775 09140012775 dvojitý modul, 1 ks

Objednávacie číslo:3008307

Doručenie: Pi 12. 3. 2027

Conrad Electronic

dvojitý modul

skrutkovací

Min.: 1

Násobky: 1

43,99 €^*

HARTING 09 14 001 2781 09140012781 dvojitý modul, 1 ks

Objednávacie číslo:3008316

Doručenie: Pi 22. 1. 2027

Conrad Electronic

dvojitý modul

120 mm²

95 mm²

axiálne skrutkové pripojenie

Min.: 1

Násobky: 1

109,99 €^*

HARTING 09 14 001 3002 09140013002 dvojitý modul, 1 ks

Objednávacie číslo:3008311

Doručenie: Št 11. 2. 2027

Conrad Electronic

dvojitý modul

70 mm²

25 mm²

krimpované

Min.: 1

Násobky: 1

31,99 €^*

HARTING 09 14 001 3003 09140013003 konektor, 1 ks

Objednávacie číslo:3008306

Doručenie: Pi 5. 2. 2027

Conrad Electronic

konektor

70 mm²

16 mm²

krimpované

Min.: 1

Násobky: 1

25,99 €^*

HARTING 09 14 001 3004 09140013004 dvojitý modul, 1 ks

Objednávacie číslo:3008313

Doručenie: Pi 22. 1. 2027

Conrad Electronic

dvojitý modul

120 mm²

70 mm²

krimpované

Min.: 1

Násobky: 1

28,99 €^*

Na stiahnutie

Datasheet

Datasheet 3008305 HARTING 09 14 001 3103 09140013103 konektor, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3008305 HARTING 09 14 001 3103 09140013103 konektor, 1 ks

Popis

Modul Han 200 A, dvojitý modul, krimpovacie pripojenie, zásuvka, kontakty: 1, prierez vodiča: 16...70 mm², menovitý prúd: 200 A, polykarbonát (PC)

Tento text bol preložený strojovo.

Popis

Modul Han 200 A, dvojitý modul, krimpovacie pripojenie, zásuvka, kontakty: 1, prierez vodiča: 16...70 mm², menovitý prúd: 200 A, polykarbonát (PC)
