Name: HARTING 09 14 220 3013 09142203013 vložka pinového konektora, 1 ks
Brand: HARTING
SKU: 3007503
Availability: BackOrder

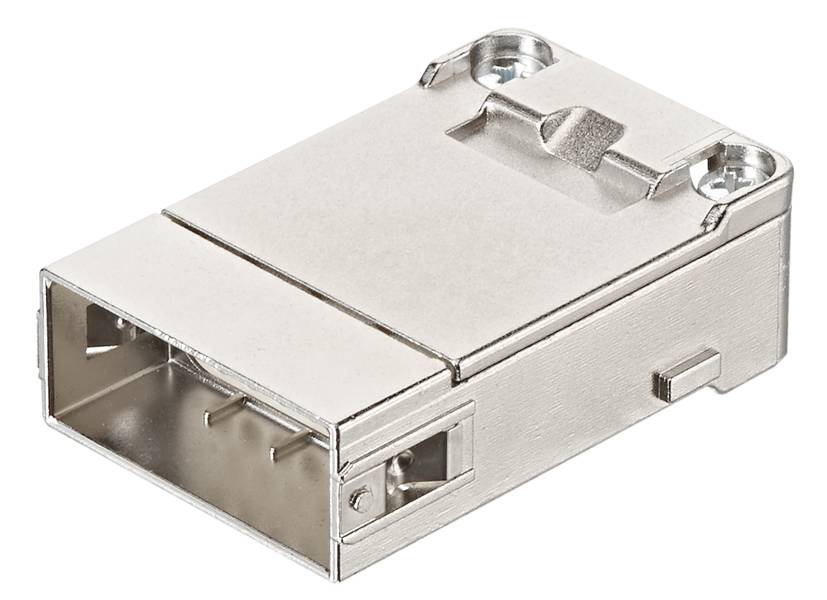

Kovový konektor obdĺžnikového tvaru s otvorenými pinmi, vhodný pre elektrické prepojenia, ležiaci na bielom povrchu.

Kategória výrobku

vložka pinového konektora

Pripojenie

krimpované

Počet kontaktov

Prierez vodiča (min.)

0.09 mm²

Prierez vodiča (max.)

0.52 mm²

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 27. 1. 2027

Počet

Celkom (57,99 € / kus)

57,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Typ pripojenia: krimpovacie pripojenie
Počet kontaktov: 20
Menovitý prúd: 4 A
Hraničná teplota: -40... +85 °C
Použitý materiál: tekutý kryštálový polymér (LCP)
Trieda horľavosti materiálu podľa UL 94: V-0
Normy: IEC 60664-1;IEC 61984
Čistá hmotnosť: 35,12 g
Menovité napätie: 32V
Menovité impulzné napätie: 0,8 kV
Stupeň znečistenia: 3
Poznámky: Krimpovacie kontakty objednajte samostatne.
Pohlavie: Pen
Prierez vodiča: 0,09... 0,52 mm²
Popis: Vložka tieneného modulu Han®
prídavné kontakty: + tienenie
Materiál tienenia: tlakovo liaty zinok, poniklovaný
Schválenia: DNV GL
Menovité napätie podľa UL: 30 V
Kontaktný odpor, tienenie: ≤ 100 mΩ
Cykly párovania s inými komponentmi HMC: ≥ 10 000
Menovité napätie podľa CSA: 30 V

Kategória výrobku: vložka pinového konektora

Vlastnosti: tienenie

Pripojenie: krimpované

Pólov: 20

Počet kontaktov: 20

Prierez vodiča (min.): 0.09 mm²

Prierez vodiča (max.): 0.52 mm²

Cykly zapojenie: ≥ 10.000

Obsah: 1 ks

Max. teplota: +85 °C

Min. teplota: -40 °C

: 32 V

: NIE

: 20

: Pin

: -40-85 °C

: V0

: 0.8 kV

: Crimp connection

: Other

: 3

: ÁNO

: 0.09-0.52 mm²

: 0.09-0.52 mm²

: Other

: Thermoplastic

: 4 A

: Thermoplastic

: 20

Varianty(Všetky ceny sú s DPH)

Počet kontaktov

Pripojenie

Kategória výrobku

Farba

Druh obalu

Prierez vodiča (max.)

Prierez vodiča (min.)

HARTING 09 14 001 3032 09140013032 vložka pinového konektora, 1 ks

Objednávacie číslo:3007764

Doručenie: St 11. 11.

7 KsConrad Electronic

krimpované

vložka pinového konektora

žltá

Piece

35 mm²

10 mm²

Min.: 1

Násobky: 1

15,99 €^*

HARTING 09 14 001 3132 09140013132 vložka pinového konektora, 1 ks

Objednávacie číslo:3007763

Doručenie: St 11. 11.

6 KsConrad Electronic

krimpované

vložka pinového konektora

žltá

35 mm²

10 mm²

Min.: 1

Násobky: 1

9,99 €^*

HARTING 09 14 008 3012 09140083012 konektor, 1 ks

Objednávacie číslo:3007504

Doručenie: Po 1. 2. 2027

Conrad Electronic

krimpované

konektor

kremencová sivá (RAL 7032)

0.52 mm²

0.09 mm²

Min.: 1

Násobky: 1

53,99 €^*

HARTING 09 14 008 3021 09140083021 konektor, 1 ks

Objednávacie číslo:3007513

Doručenie: St 27. 1. 2027

Conrad Electronic

krimpované

konektor

kremencová sivá (RAL 7032)

2.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

59,99 €^*

HARTING 09 14 008 3022 09140083022 vložka pinového konektora, 1 ks

Objednávacie číslo:3007514

Doručenie: St 27. 1. 2027

Conrad Electronic

krimpované

vložka pinového konektora

kremencová sivá (RAL 7032)

Piece

2.5 mm²

0.14 mm²

Min.: 1

Násobky: 1

61,99 €^*

HARTING 09 14 008 3031 09140083031 vložka pinového konektora, 1 ks

Objednávacie číslo:3007512

Doručenie: Ut 16. 3. 2027

Conrad Electronic

krimpované

vložka pinového konektora

kremencová sivá (RAL 7032)

Piece

0.52 mm²

0.09 mm²

Min.: 1

Násobky: 1

46,99 €^*

HARTING 09 14 008 3032 09140083032 vložka pinového konektora, 1 ks

Objednávacie číslo:3007505

Doručenie: St 3. 2. 2027

Conrad Electronic

krimpované

vložka pinového konektora

kremencová sivá (RAL 7032)

Piece

0.52 mm²

0.09 mm²

Min.: 1

Násobky: 1

42,99 €^*

HARTING 09 14 008 3034 09140083034 vložka pinového konektora, 1 ks

Objednávacie číslo:3007506

Doručenie: Ut 6. 4. 2027

Conrad Electronic

krimpované

vložka pinového konektora

kremencová sivá (RAL 7032)

0.52 mm²

0.09 mm²

Min.: 1

Násobky: 1

75,99 €^*

HARTING 09 14 008 3035 09140083035 vložka pinového konektora, 1 ks

Objednávacie číslo:3007507

Čoskoro k dispozícii

Conrad Electronic

krimpované

vložka pinového konektora

kremencová sivá (RAL 7032)

0.52 mm²

0.09 mm²

Min.: 1

Násobky: 1

75,99 €^*

HARTING 09 14 008 3041 09140083041 vložka pinového konektora, 1 ks

Objednávacie číslo:3011273

Doručenie: Ut 2. 2. 2027

Conrad Electronic

rýchle pripojenie

vložka pinového konektora

kremencová sivá (RAL 7032)

Min.: 1

Násobky: 1

53,99 €^*

Na stiahnutie

Datasheet

Datasheet 3007503 HARTING 09 14 220 3013 09142203013 vložka pinového konektora, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3007503 HARTING 09 14 220 3013 09142203013 vložka pinového konektora, 1 ks

Popis

Krimpovacie pripojenie, kolík, kontakty: 20 + tienenie, prierez vodiča: 0,09...0,52 mm², menovitý prúd: 4 A, polymér z tekutých kryštálov (LCP)

Tento text bol preložený strojovo.

Popis

Krimpovacie pripojenie, kolík, kontakty: 20 + tienenie, prierez vodiča: 0,09...0,52 mm², menovitý prúd: 4 A, polymér z tekutých kryštálov (LCP)
