Name: HARTING 09 29 130 6904 nožová lišta Počet riadkov 3 Počet pólov 30 1 ks
Brand: HARTING
SKU: 3001124
Availability: BackOrder

Obdĺžnikový konektor so zlatými kontaktmi v dvoch radoch určený na prepojenie elektronických komponentov.

Kategória výrobku

nožová lišta

Prevedenie

Rovná

Raster (rozteč)

2.54 mm

Obsah

1 ks

Počet pólov

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 17. 3. 2027

Počet

Celkom (4,79 € / kus)

4,79 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Pás na nože

Počet pólov 30
Počet riadkov 3
Obsah 1 ks

Technické parametre

Séria: DIN 41612
Komponent: samec konektor
Popis kontaktu: rovný
Typ spojenia: lisované spojenie
Typ pripojenia: Základná doska k dcérskej karte;
Počet kontaktov: 30
Dĺžka špendlíka: 5 mm
Rad zástrčkových kontaktov: 3
Rozteč, pripojovacia strana: 2,54 mm
Menovitý prúd: Menovitý prúd meraný pri 20 °C, podrobnosti nájdete v krivke zníženia výkonu
Izolačný odpor:> 1012Ω
Kontaktný odpor: ≤ 20 mΩ
Hraničná teplota: -40... +105 °C horná medzná teplota obmedzená doskou plošných spojov
Sila vkladania a vyťahovania: ≤ 30 N
Cykly párenia: ≥ 400
Skúšobné napätie Ueff: 1 kV
Skupina izolačných materiálov: IIIa (175 ≤ CTI< 400)
Použitý materiál: Termoplastická formovacia hmota, vystužená sklenenými vláknami
Farebná vložka: RAL 7032 (kamienková šedá)
Materiál kontaktov: zliatina medi
Kontaktná plocha: Drahý kov nad Ni na strane zástrčky; Ni na strane pripojenia
Trieda horľavosti materiálu podľa UL 94: V-0
Normy: IEC 60603-2 (doplnok k norme)
Čistá hmotnosť: 4,96 g
Označenie: Typ 3R
Rozteč, zásuvná strana: 2,54 mm
Vôľa: ≥ 1,2 mm
Povrchová vzdialenosť: ≥ 1,2 mm
Vlastnosti: bezolovnatý
Montáž PCB: s prírubou
Horúce pripojenie: nie
Klasifikácia železníc: F4/I3 podľa NFF 16-101/102
Montáž kontaktov: rady a, b a c, pozície 1, 2, ... , 9, 10
Kódovanie: Kódovanie so stratou kontaktu
Hrúbka PCB: ≥1,6 mm

Kategória výrobku: nožová lišta

Prevedenie: Rovná

Počet pólov: 30

Počet riadkov: 3

Raster (rozteč): 2.54 mm

Pripojenie: lisované

Farba: kremencová sivá (RAL 7032)

Materiál puzdra: PA

Číslo výrobcu: 09291306904

Obsah: 1 ks

Materiál kontaktu: zliatina medi

Typ: 09 29 130 6904

Priechodné odpor: 20 mΩ

Izolačný odpor: 1012 Ω

Dĺžka hrotu: 5 mm

: Printed circuit board to cable

: Other

: 30

: Other

: -40-105 °C

: Other

: Press-in connection

: Other

: 5 mm

: 2.54 mm

: 3

: 1.6 mm

: 2.54 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 2 A

Varianty(Všetky ceny sú s DPH)

Prevedenie

Raster (rozteč)

HARTING 09 29 130 6904 nožová lišta Počet riadkov 3 Počet pólov 30 1 ks

Objednávacie číslo:3001124

Doručenie: St 17. 3. 2027

Conrad Electronic

Tento produkt

Rovná

2.54 mm

Min.: 1

Násobky: 1

4,79 €^*

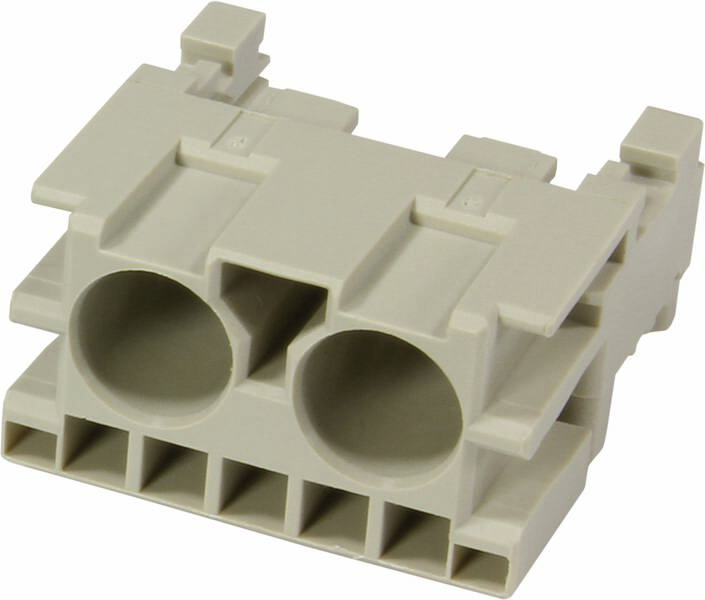

HARTING 09 29 002 3201 nožová lišta Počet riadkov 1 Počet pólov 2 1 ks

Objednávacie číslo:3002262

Doručenie: Št 11. 2. 2027

Conrad Electronic

Lomená

10 mm

Min.: 1

Násobky: 1

4,99 €^*

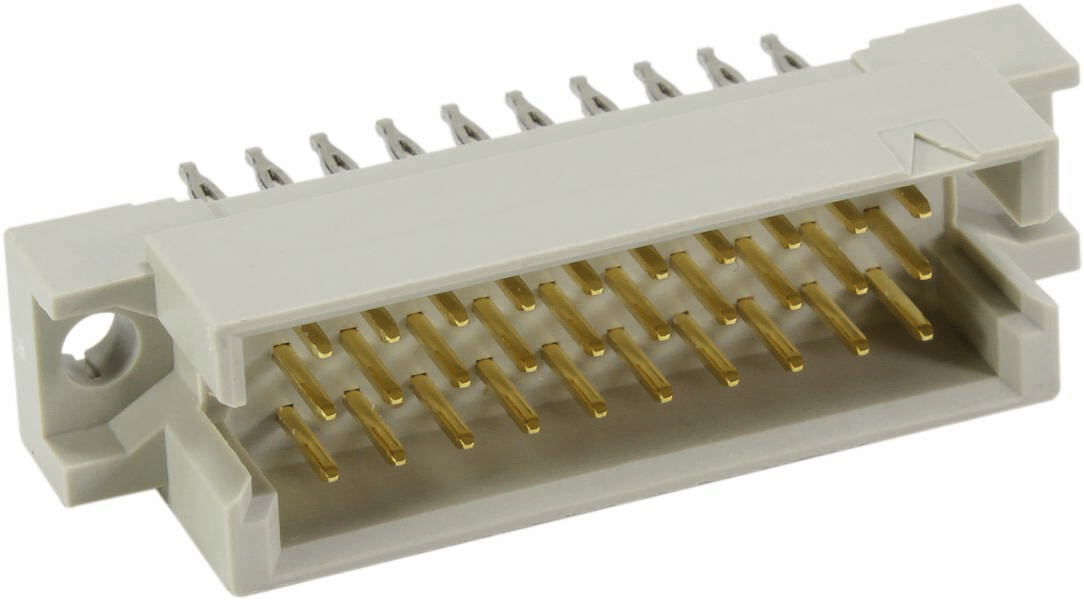

HARTING 09 29 130 2904 nožová lišta Počet riadkov 3 Počet pólov 30 1 ks

Objednávacie číslo:3001123

Doručenie: Št 18. 3. 2027

Conrad Electronic

Rovná

2.54 mm

Min.: 1

Násobky: 1

5,49 €^*

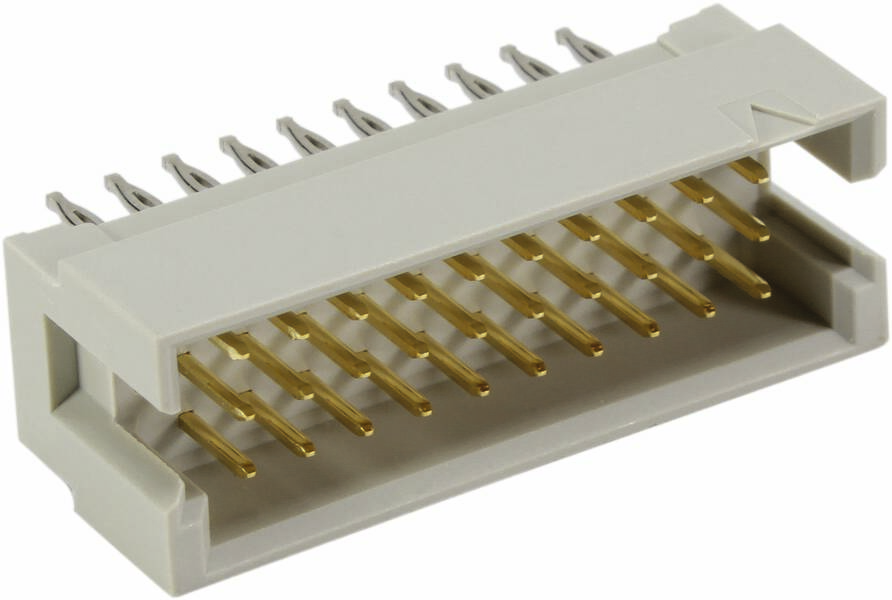

HARTING 09 29 130 6504 nožová lišta Počet riadkov 3 Počet pólov 30 1 ks

Objednávacie číslo:3001125

Doručenie: St 17. 3. 2027

Conrad Electronic

Rovná

2.54 mm

Min.: 1

Násobky: 1

7,49 €^*

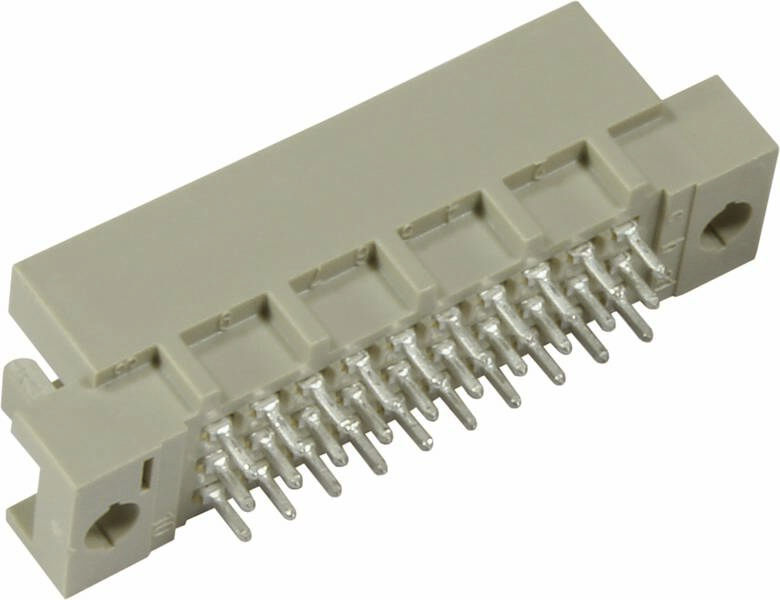

HARTING 09 29 130 6519 nožová lišta Počet riadkov 3 Počet pólov 30 1 ks

Objednávacie číslo:3002692

Doručenie: Št 18. 3. 2027

Conrad Electronic

Rovná

2.54 mm

Min.: 1

Násobky: 1

5,49 €^*

HARTING 09 29 130 6520 nožová lišta Počet riadkov 3 Počet pólov 30 1 ks

Objednávacie číslo:3002694

Doručenie: St 17. 3. 2027

Conrad Electronic

Rovná

2.54 mm

Min.: 1

Násobky: 1

5,49 €^*

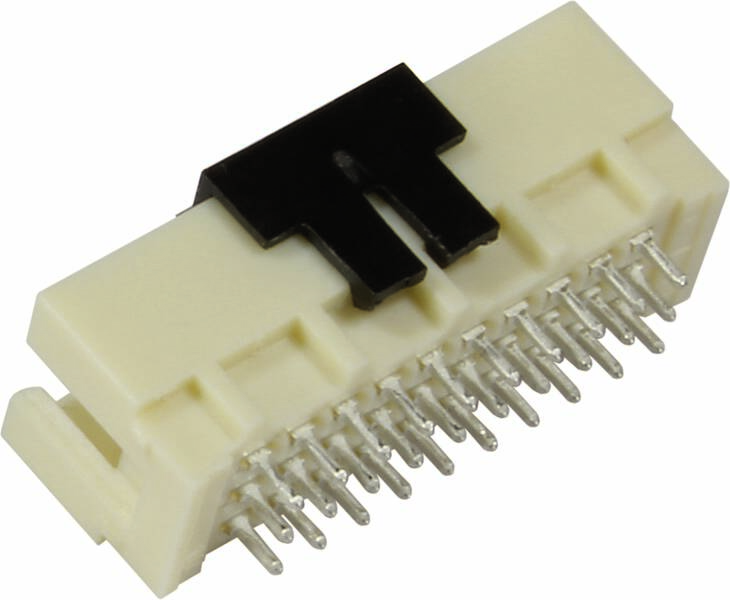

HARTING 09 29 130 6569 nožová lišta Počet riadkov 3 Počet pólov 30 1 ks

Objednávacie číslo:3002695

Doručenie: St 17. 3. 2027

Conrad Electronic

Rovná

2.54 mm

Min.: 1

Násobky: 1

8,49 €^*

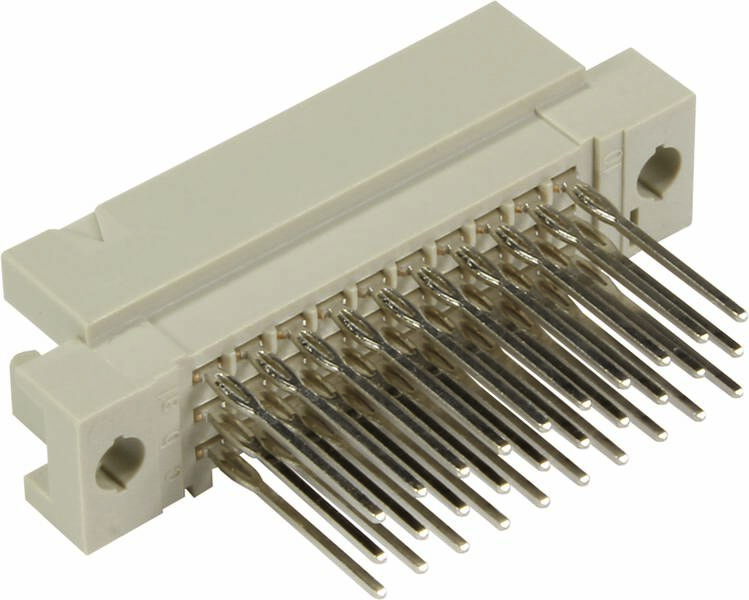

HARTING 09 29 130 6577 nožová lišta Počet riadkov 3 Počet pólov 30 1 ks

Objednávacie číslo:3003342

Doručenie: St 17. 3. 2027

Conrad Electronic

Rovná

2.54 mm

Min.: 1

Násobky: 1

6,49 €^*

HARTING 09 29 130 6592 nožová lišta Počet riadkov 3 Počet pólov 30 1 ks

Objednávacie číslo:3003343

Doručenie: St 17. 3. 2027

Conrad Electronic

Rovná

2.54 mm

Min.: 1

Násobky: 1

7,49 €^*

HARTING 09 29 130 6902 nožová lišta Počet riadkov 3 Počet pólov 30 1 ks

Objednávacie číslo:3003340

Doručenie: Št 5. 11.

10 KsConrad Electronic

Rovná

2.54 mm

Min.: 1

Násobky: 1

4,79 €^*

Na stiahnutie

Datasheet

Datasheet 3001124 HARTING 09 29 130 6904 nožová lišta Počet riadkov 3 Počet pólov 30 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3001124 HARTING 09 29 130 6904 nožová lišta Počet riadkov 3 Počet pólov 30 1 ks

Popis

Zástrčka, zalisované pripojenie, menovitý prúd: 2 A, kontakty: 30, rovné, zliatina medi, drahý kov nad Ni na strane zástrčky, Ni na strane pripojenia

Tento text bol preložený strojovo.

Popis

Zástrčka, zalisované pripojenie, menovitý prúd: 2 A, kontakty: 30, rovné, zliatina medi, drahý kov nad Ni na strane zástrčky, Ni na strane pripojenia

Tento text bol preložený strojovo.
