HARTING 09 55 256 3616 741 09552563616741 konektor Pólov: 15 SMT 160 ks Piece

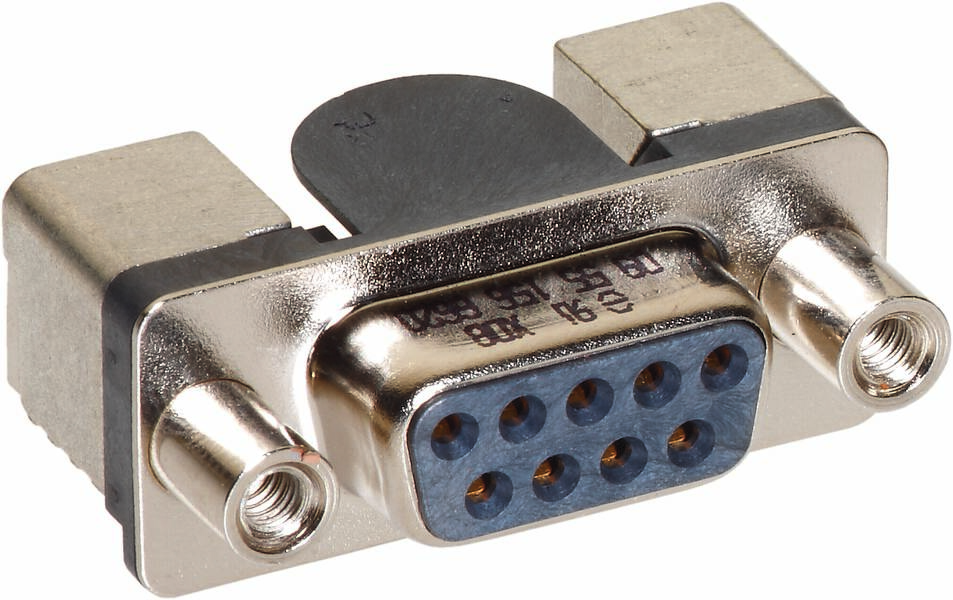

D-Sub konektor s deviatimi pinmi, typicky používaný pre sériové dátové pripojenia v elektronických zariadeniach.
Druh obalu
Piece
Kategória výrobku
konektor
Prevedenie
zásuvka, zahnutá
Pólov
15
Pripojenie
SMT
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: Po 8. 2. 2027
Počet (Veľkosť balenia 160 ks)
Celkom (795,00 € / kus)
795,00 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

Konektor

  • konektor
  • Počet riadkov: 2
  • Pólov: 15

Technické parametre

  • Séria: D-Sub
  • Komponent: konektor
  • Popis kontaktu: dierovaný;
  • Typ pripojenia: spájkovacie pripojenie pretavením (SMT)
  • Typ pripojenia: základná doska k dcérskej karte
  • Počet kontaktov: 15
  • Typ uzamykania: príruba so závitom 4-40 UNC
  • Rozteč, pripojovacia strana: 2,76 mm
  • Menovitý prúd: 5 A
  • Izolačný odpor:> 5 x 109Ω
  • Kontaktný odpor: ≤ 25 mΩ
  • Hraničná teplota: -55... +125 °C (pri spájkovaní pretavením max. +240 °C po dobu 30 s)
  • Cykly párenia: ≥ 500
  • Skúšobné napätie Ueff: 1 kV
  • Skupina izolačných materiálov: IIIa (175 ≤ CTI< 400)
  • Materiál vložky: tekutý kryštálový polymér (LCP); škrupina: oceľ, poniklovaná
  • Farebná vložka: čierna
  • Materiál kontaktu: zliatina medi: tlakovo liaty zinok;
  • Kontaktná plocha: drahý kov nad Ni
  • Trieda horľavosti materiálu podľa UL 94: V-0
  • Normy: DIN 41652
  • Čistá hmotnosť: 23 g
  • Popis: Štandardné
  • Vôľa: ≥ 1 mm
  • Povrchová vzdialenosť: ≥ 1 mm
  • Úroveň citlivosti na vlhkosť (MSL): 1 podľa ECA/IPC/JEDEC J-STD-020D
  • Úroveň citlivosti procesu (PSL): R0 podľa ECA/IPC/JEDEC J-STD-020D
  • Horúce pripojenie: nie
  • Hrúbka PCB: ≥1,6 mm
  • Sila vkladania: ≤ 50 N
  • Sila ťahu: ≥ 4,5 N ≤ 33 N
  • Pohlavie žena
  • Popis: Nízky profil
  • Uťahovací moment: ≤ 0,6 Nm skrutkové skrutky
  • Veľkosť: D-Sub 2
  • Rozstup riadkov: 2,84 mm
  • Inštalačná výška: 3,6 mm
Druh obalu

Piece

Typ

D-Sub

Kategória výrobku

konektor

Prevedenie

zásuvka, zahnutá

Pólov

15

Pripojenie

SMT

Počet riadkov

2

Obsah

160 ks

Cykly zapojenie

≥ 500

Číslo výrobcu

09552563616741

Farba

čierna

Druh kontaktu

lisované kontakty

Materiál kontaktu

zliatina medi

Kontaktná plocha

ušlechitlý kov

Raster (rozteč)

2.76 mm

Vlastnosti

nízka stavebná forma

Typ

09 55 256 3616 741

Plug/bus

15

Na stiahnutie

Datasheet

Datasheet 3004178 HARTING 09 55 256 3616 741 09552563616741 konektor Pólov: 15 SMT 160 ks Piece

Datasheet 3004178 HARTING 09 55 256 3616 741 09552563616741 konektor Pólov: 15 SMT 160 ks Piece

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3004178 HARTING 09 55 256 3616 741 09552563616741 konektor Pólov: 15 SMT 160 ks Piece

Popis

Konektor nízkoprofilový, spájkovacie pripojenie pretavením (SMT), menovitý prúd: 5 A, zásuvka, veľkosť: D-Sub 2
