HARTING 09 67 625 8758 09676258758 konektor Pólov: 25 spájkovaný konektor 1 ks Piece

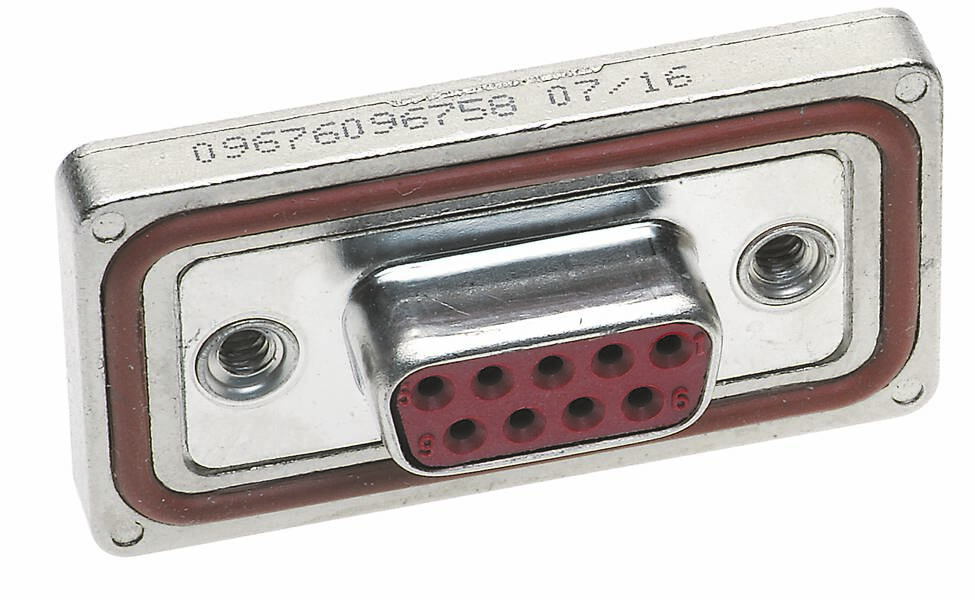

Kovový konektor s červeným vložením, deväť otvorov pre kolíkové kontakty, obdĺžnikový tvar, striebornej farby, používaný v elektronických prepojeniach.
Druh obalu
Piece
Kategória výrobku
konektor
Prevedenie
zásuvka, zahnutá
Pólov
25
Pripojenie
spájkovaný konektor
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: Po 12. 4. 2027
Počet
Celkom (81,99 € / kus)
81,99 €
prav.tax.untaxed s DPH
Plus 6,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

Konektor

  • konektor
  • Pólov: 25

Technické parametre

  • Séria: D-Sub
  • Komponent: konektor
  • Popis kontaktu: otočný;
  • Typ pripojenia: spojenie vlnovou spájkou
  • Počet kontaktov: 25
  • Typ zaistenia: príruba so závitom M3
  • Rozteč, pripojovacia strana: 2,74 mm
  • Menovitý prúd: 5 A
  • Izolačný odpor:> 5 x 109Ω
  • Kontaktný odpor: ≤ 25 mΩ
  • Hraničná teplota: -25... +70 °C
  • Cykly párenia: ≥ 500
  • Skúšobné napätie Ueff: 1,2 kV
  • Skupina izolačných materiálov: IIIa (175 ≤ CTI< 400)
  • Použitý materiál: termoplastická formovacia hmota, plášť zosilnený sklenenými vláknami: mosadz, pocínovaný
  • Farebná vložka: červená
  • Materiál kontaktov: zliatina medi
  • Kontaktná plocha: drahý kov nad Ni
  • Trieda horľavosti materiálu podľa UL 94: V-0
  • Normy: DIN 41652
  • Čistá hmotnosť: 39,68 g
  • Hrúbka vrstvy: ≥ 30 µinch
  • Označenie: IP67
  • Vôľa: ≥ 1 mm
  • Povrchová vzdialenosť: ≥ 1 mm
  • Montáž PCB: pomocou zacvakávacích klipov
  • Horúce pripojenie: nie
  • Materiál: Tlakovo liaty zinok, poniklovaný
  • Hrúbka PCB: ‌1,6 mm
  • Pohlavie žena
  • Popis: so zadným rámom
  • Ďalšie kontakty: so zemným kontaktom
  • Trieda ochrany podľa IEC 60529: IP67
  • Uťahovací moment: 0,4... Skrutka 0,6 Nm
  • Veľkosť: D-Sub 3
  • Materiál tesnenia: silikón
  • Farba tesnenia: červená
  • Rozstup riadkov: 2,54 mm
  • Inštalačná výška: 7,3 mm
Druh obalu

Piece

Typ

D-Sub

Kategória výrobku

konektor

Prevedenie

zásuvka, zahnutá

Pólov

25

Pripojenie

spájkovaný konektor

Obsah

1 ks

Cykly zapojenie

≥ 500

Číslo výrobcu

09676258758

Farba

červená

Druh kontaktu

krútené kontakty

Materiál kontaktu

zliatina medi

Kontaktná plocha

ušlechitlý kov

Raster (rozteč)

2.74 mm

IP67

Vlastnosti

zahnutý

Typ

09 67 625 8758

Plug/bus

25

Na stiahnutie

Datasheet

Datasheet 3004389 HARTING 09 67 625 8758 09676258758 konektor Pólov: 25 spájkovaný konektor 1 ks Piece

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3004389 HARTING 09 67 625 8758 09676258758 konektor Pólov: 25 spájkovaný konektor 1 ks Piece

Popis

Konektor, so zadným rámom, spájkované vlnou, menovitý prúd: 5 A, zásuvka, veľkosť: D-Sub 3

Tento text bol preložený strojovo.
