Name: HARTING 09354330401 sada konektora Počet kontaktov: 5 1 ks
Brand: HARTING
SKU: 3001288
Availability: BackOrder

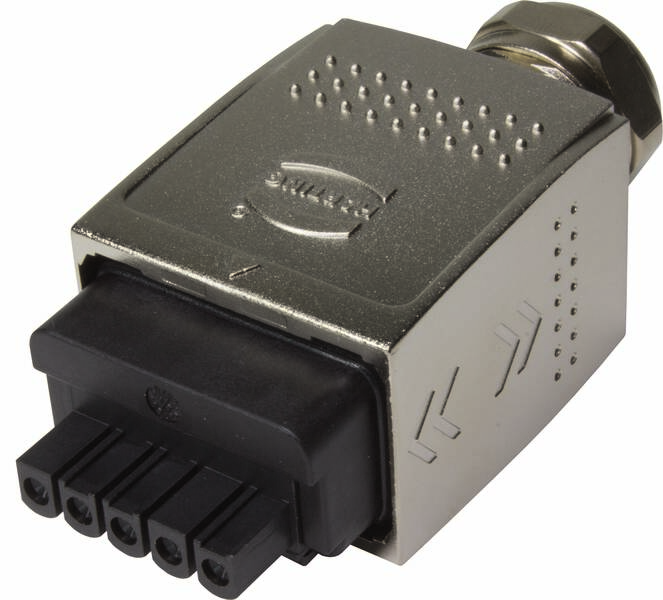

Obdĺžnikový kovový konektor s čiernymi plastovými prípojkami a šípkovými značkami označujúcimi smer pripojenia.

Kategória výrobku

sada konektora

Počet kontaktov

Pripojenie

pružinová svorka

Obsah

1 ks

Menovitý prúd - filter

16 A

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 11. 2. 2027

Počet

Celkom (49,99 € / kus)

49,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Séria: Han® PushPull (V14)
Komponent: Súpravy konektorov
Typ pripojenia: pružinová svorka
Počet kontaktov: 5
Typ zamykania: PushPull
Menovitý prúd: 16A
Hraničná teplota: -40... +70 °C
Cykly párenia: ≥ 100
Materiál vložka: polyamid (PA)
Materiál kontaktov: zliatina medi
Kontaktná plocha: Au nad Ni na strane zástrčky;
Trieda horľavosti materiálu podľa UL 94: V-0
Normy: IEC/PAS 61076-3-126
Čistá hmotnosť: 0,01 g
Meno: Power L
Vlastnosti: intuitívne zamykanie možno zložiť bez náradia;
Menovité napätie: 24V
Menovité impulzné napätie: 1,5 kV
Stupeň znečistenia: 3
Poznámky: Pri inštalácii systému PROFINET postupujte podľa pokynov na inštaláciu PROFINET.
Prierez vodiča: AWG 18... AWG 13
Dĺžka odizolovania: 10 mm káblový plášť 44 mm
Popis: Kompatibilný s AIDA s pevným kódovaním
Tienenie: netienené
Trieda ochrany podľa IEC 60529: IP65;IP67
PROFINET: áno
Uťahovací moment: ‌3 Nm
Odolnosť voči vibráciám: 10-150 Hz, 5 g, 0,35 mm, 10 cyklov podľa IEC 61373 Kategória 1 Trieda B
Schválenia: DNV GL
Odolnosť proti otrasom: 30g/11ms, 3 otrasy/os a smer
Rozsah upnutia: 9... 13 mm
Materiál puzdra: liaty zinok
Povrch puzdra: poniklovaný
Materiál O-krúžku: NBR
Materiál tesnenia kábla: NBR
Materiál vnútorného tesnenia krytu: NBR

Typ: 09 35 433 0401

Kategória výrobku: sada konektora

Počet kontaktov: 5

Pripojenie: pružinová svorka

Obsah: 1 ks

Menovitý prúd: 16 A

Menovitý prúd - filter: 16 A

Menovité napätie: 24 V

Materiál kontaktu: zliatina medi

Materiál puzdra: zinkový odliatok

Číslo výrobcu: 09354330401

Pólov: 5

: IP65
IP67

: Push Pull

: 24 V

: 5

: Other

: Zinc

: Other

: -40-70 °C

: Other

: 1.5 kV

: Spring clamp connection

: Nickel/gold

: 0.75-2.5 mm²

: 0.75-2.5 mm²

: 0.75-2.5 mm²

: 0.75-2.5 mm²

: IP65

: NIE

: Polyamide (PA)

: Other copper alloys

: Other

: 16 A

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3001288 HARTING 09354330401 sada konektora Počet kontaktov: 5 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3001288 HARTING 09354330401 sada konektora Počet kontaktov: 5 1 ks

Popis

Konektory, sady konektorov v súlade s AIDA, s pevným kódovaním, pružinová svorka, menovitý prúd: 16 A, kontakty: 5, zliatina medi

Tento text bol preložený strojovo.

Popis

Konektory, sady konektorov v súlade s AIDA, s pevným kódovaním, pružinová svorka, menovitý prúd: 16 A, kontakty: 5, zliatina medi

Tento text bol preložený strojovo.
