Name: HARTING 15 13 080 2401 000 nožová lišta Počet riadkov 2 Počet pólov 80 250 ks
Brand: HARTING
SKU: 3002802
Availability: BackOrder

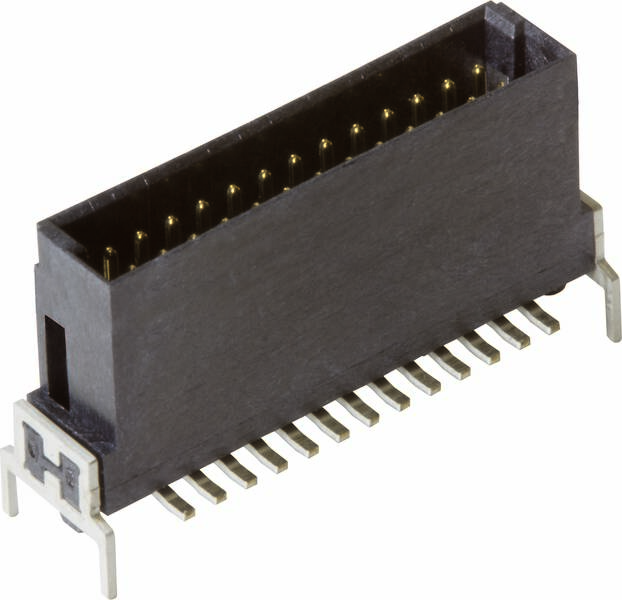

Čierny konektor s viacerými kovovými kontaktmi, bočnými upevňovacími kolíkmi a obdĺžnikovým tvarom, vhodný pre montáž na dosku plošných spojov.

Kategória výrobku

nožová lišta

Prevedenie

Rovná

Raster (rozteč)

1.27 mm

Obsah

250 ks

Počet pólov

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 12. 3. 2027

Počet (Veľkosť balenia 250 ks)

Set(y)

Celkom (1 669,00 € / kus)

1 669,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Pás na nože

Počet pólov 80
Počet riadkov 2
Obsah 250 ks

Technické parametre

Séria: har-flex®
Komponent: samec konektor
Popis kontaktu: rovný
Typ pripojenia: spájkovacie pripojenie pretavením (THR)
Typ pripojenia: základná doska k dcérskej karte;
Počet kontaktov: 80
Rad zástrčkových kontaktov: 2
Mriežka, pripojovacia strana: 1,27 mm
Izolačný odpor:> 109Ω
Kontaktný odpor:< 25 mΩ
Hraničná teplota: -55... +125 °C
Cykly párenia: ≥ 500
Skúšobné napätie Ueff: 0,5 kV
Skupina izolačných materiálov: IIIa (175 ≤ CTI< 400)
Použitý materiál: tekutý kryštálový polymér (LCP)
Materiál kontaktov: zliatina medi
Kontaktná plocha: Drahý kov nad Ni na strane zástrčky;
Trieda horľavosti materiálu podľa UL 94: V-0
Názov: Signál
Rozteč, zásuvná strana: 1,27 mm
Vôľa: ≥ 0,4 mm
Povrchová vzdialenosť: ≥ 0,4 mm
Výška stohovania: 4,85 mm

Kategória výrobku: nožová lišta

Prevedenie: Rovná

Počet pólov: 80

Počet riadkov: 2

Raster (rozteč): 1.27 mm

Pripojenie: THR

Materiál puzdra: PA

Číslo výrobcu: 15130802401000

Obsah: 250 ks

Materiál kontaktu: zliatina medi

Typ: 15 13 080 2401 000

Priechodné odpor: 25 mΩ

Izolačný odpor: 109 Ω

: Printed circuit board to cable

: Other

: 80

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 1.27 mm

: 2

: 1.27 mm

: Liquid crystal polymer

: 90° (upwards vertical)

: Other

Na stiahnutie

Datasheet

Datasheet 3002802 HARTING 15 13 080 2401 000 nožová lišta Počet riadkov 2 Počet pólov 80 250 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3002802 HARTING 15 13 080 2401 000 nožová lišta Počet riadkov 2 Počet pólov 80 250 ks

Popis

Zástrčka, spájkovacie pripojenie pretavením (THR), kontakty: 80, rovné, zliatina medi, drahý kov nad Ni na strane pripojenia, Sn nad Ni na strane pripojenia

Tento text bol preložený strojovo.
