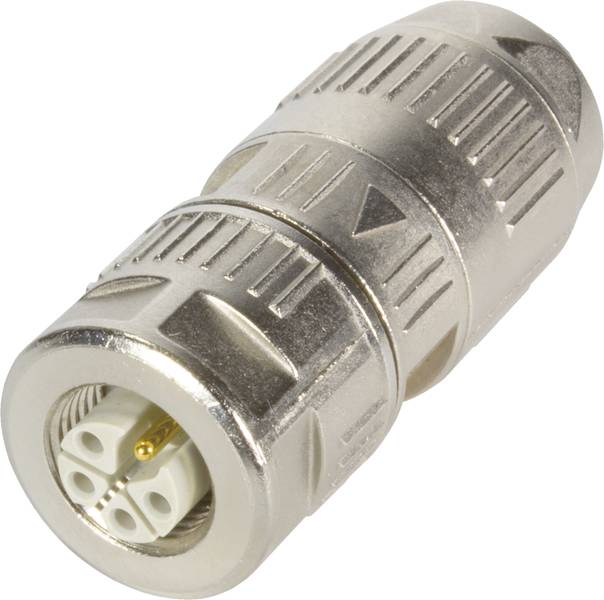

HARTING 21 03 896 2515 21038962515 káblový konektor, 1 ks
Kategória výrobku
káblový konektor
Počet kontaktov
5
Pripojenie
krimpované
Obsah
1 ks
Typ
21 03 896 2515
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (53,99 € / kus)
53,99 €
s DPH
Overený predajca s technickou podporou
Technické parametre
- Séria: M12 kruhový konektor
- Komponent: káblový konektor
- Typ pripojenia: krimpovacie pripojenie
- Počet kontaktov: 5
- Typ uzamykania: skrutkový zámok
- Menovitý prúd: 12 A
- Izolačný odpor:> 108Ω
- Kontaktný odpor: ≤ 10 mΩ
- Hraničná teplota: -40... +125 °C
- Cykly párenia: ≥ 100
- Skupina izolačných materiálov: I (600 ≤ CTI)
- Materiál vložka: polyamid (PA)
- Normy: IEC 61076-2-111
- Čistá hmotnosť: 40 g
- Názov: Sila
- Počet napájacích kontaktov: 4
- Menovité napätie: 630 V
- Menovité impulzné napätie: 6 kV
- Stupeň znečistenia: 3
- Poznámky: Krimpovacie kontakty objednajte samostatne.
- Počet špeciálnych kontaktov: 1
- Požiarna ochrana v koľajových vozidlách: EN 45545-2 (2020-08)
- Kódovanie: K kódovanie
- Pohlavie žena
- Prierez vodiča: AWG 20... AWG 14
- Popis: rovný
- Tienenie: tienené
- Trieda ochrany podľa IEC 60529: IP65 / IP67 pri zapojení
- Uťahovací moment: 0,6 Nm
- Materiál puzdra: liaty zinok
- Priemer kábla: 6,6... 11,6 mm
- Kategória prepätia: III
- Veľkosť kľúča (ryhovaná skrutka / ryhovaná matica): 17
- Špecifikácia špeciálnych kontaktov: PE kontakt
- Typ
21 03 896 2515
- Kategória výrobku
káblový konektor
- Počet kontaktov
5
- Pripojenie
krimpované
- Obsah
1 ks
- Uzávierka
Skrutkový zámok
- Ø kábla do
11.6 mm
- Ø kábla od
6.6 mm
- Materiál puzdra
zinkový odliatok
- Číslo výrobcu
21038962515
- Priemer kábla (rozsah)
6.6 - 11.6 mm
- Pólov
5
Gland nut
630 V
ÁNO
Zinc
Other
-40-125 °C
Crimp connection
Other
III
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
IP65/IP67
NIE
12 A
6.6-11.6 mm
100
4
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3008398 HARTING 21 03 896 2515 21038962515 káblový konektor, 1 ks
Datasheet 3008398 HARTING 21 03 896 2515 21038962515 káblový konektor, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3008398 HARTING 21 03 896 2515 21038962515 káblový konektor, 1 ks
Popis
Káblový konektor, rovný, zásuvka, kódovanie K, krimpovacie pripojenie, polyamid (PA), kontakty: 5, prierez vodiča: 0,5...2,5 mm²
