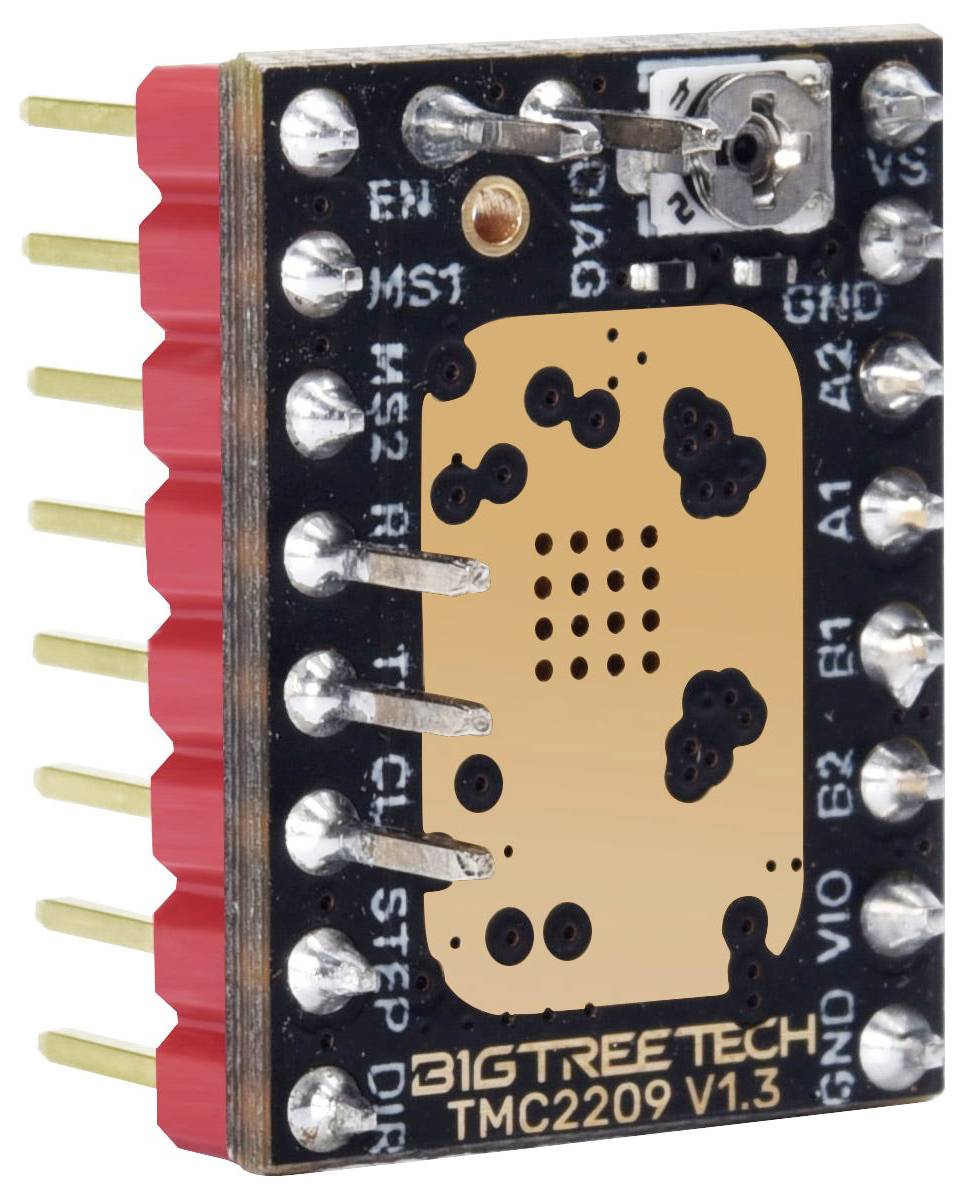

hnacie člen motora Stepper TMC2209 V1.3 1050000057

Big Tree Tech TMC 2209 je extrémne tichý ovládač motora pre dvojfázové krokové motory.

Jeho trvalý odber prúdu je 2 A a špičkový prúd je 2,8 A.
V porovnaní s TMC2208 je budiaci prúd tohto integrovaného obvodu zlepšený o 0,6 A na 0,8 A a tiež ponúka vylepšené monitorovanie krokového motora.

Prevádzkové napätie: 4,75 V - 28 V jednosmerného prúdu

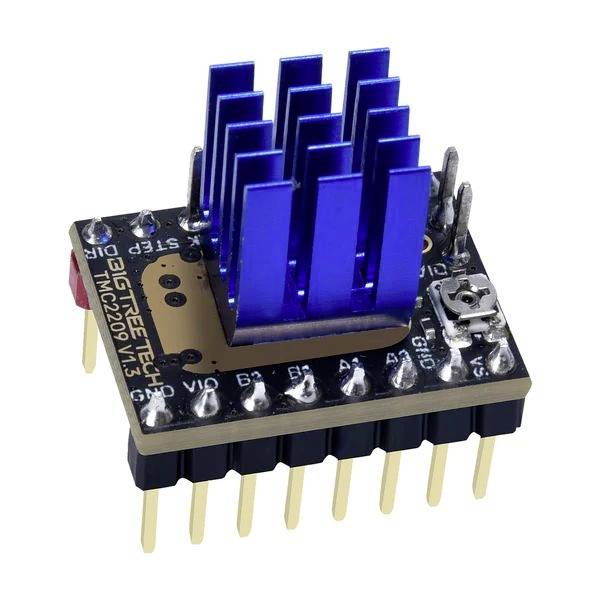

Rozsah dodávky: TMC 2209 V1.3 vrátane chladiča.

Tento integrovaný obvod využíval niekoľko patentovaných technológií:
SpreadCycle™ (vysoko dynamické riadenie motora)
StealthChop2™ (ultratichá technológia – široko používaná v 3D tlači)
MicroPlyer™ (riadenie mikrokrokov) – Flexibilná interpolácia microPlyer umožňuje 256 mikrokrokov.
StallGuard4™ Ak je motor zablokovaný alebo sa neotáča plynulo, vygeneruje sa signál, ktorý je možné vyhodnotiť.
CoolStep™ Aktuálna dynamická regulácia dokáže ušetriť 75 % energie.

Dizajn tohto ovládača je kompatibilný s existujúcimi 3D tlačiarňami a znižuje dodatočné investície.
Modul má štandardné rozhranie Step/Dir, ktoré sa ľahko používa.
Parametre produktu

Rozmery: 15,24 mm * 20,32 mm
Prevádzkové napätie (VM): 4,75 V --- 28 V DC
Špičkový prúd: 2,8 A
Trvalý odber prúdu: 2A
Mikrokroky: 2, 4, 8, 16 (možno rozdeliť na 256 častí)
Max. počet mikrokrokov: 256
Prevádzkové režimy: STEP/DIR alebo UART
