Hongfa HF105F-1/012DT-1ZST (136), HF105F-1/012DT-1ZST (136) relé do DPS, monostabilný, 1 cievka, 28 V/DC, 277 V/AC, 20 A

Elektromagnetické relé, obdĺžnikový tvar, potlačené technickou špecifikáciou 'HF105F-1', napätie '12VDC', prúd '30A 240VAC'.

Ilustračný obrázok

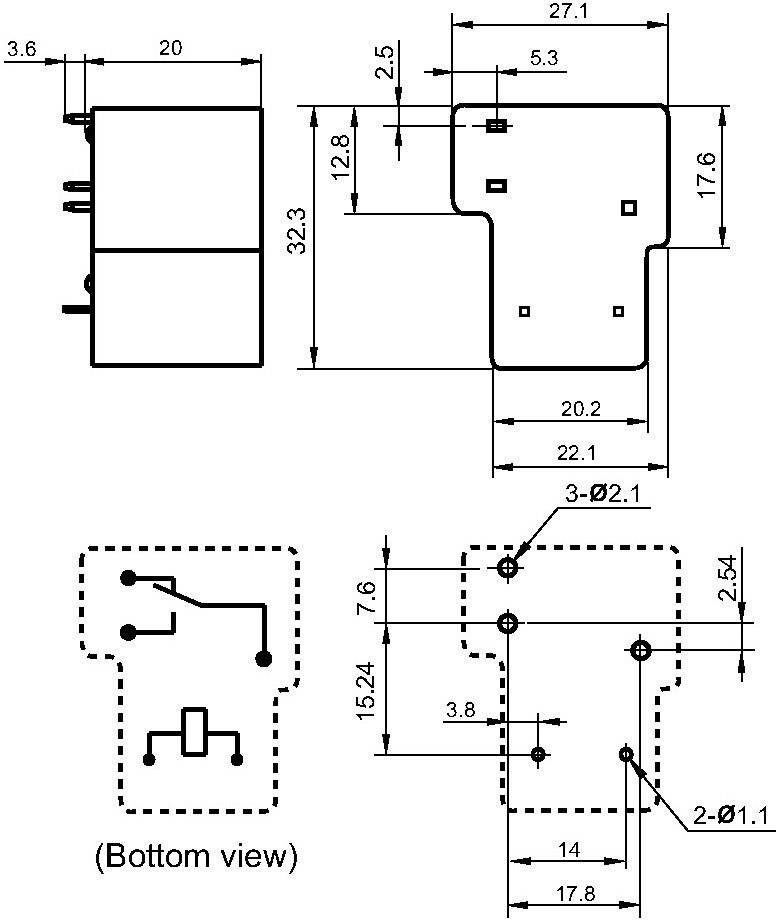

Technický výkres elektrického konektora s rozmermi v milimetroch a pohľadom zhora a zdola.

1/2

Ilustračný obrázok

Kategória výrobku

relé do DPS

Menovité napätie cievky

12 V/DC

Mód riadenie

monostabilný, 1 cievka

Typ kontaktu

1 prepínací

Spínacie napätie (max.)

28 V/DC

277 V/AC

Datasheety: (PDF)

Čoskoro k dispozícii

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (3,49 € / kus)

3,49 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Miniatúrne výkonové relé HF105F-1

Dodatočné informácie:

Technické parametre

Kategória výrobku: relé do DPS

Typ: HF105F-1/012DT-1ZST (136)

Menovité napätie cievky: 12 V/DC

Riadiace napätie (min.): 9 V/DC

Riadiace napätie (max.): 15.6 V/DC

Mód riadenie: monostabilný, 1 cievka

Odpor cievky: 155 Ω

Typ kontaktu: 1 prepínací

Materiál kontaktu: AgSnO2

Spínacie napätie (max.): 28 V/DC
277 V/AC

Spínací prúd (max.): 20 A

Max. spínací výkon: 560 W
4800 VA

Pripojenie: spájkovacie piny

Min. teplota: -55 °C

Max. teplota: +85 °C

Dĺžka: 32.3 mm

Šírka: 27.1 mm

V: 20 mm

Rozmer.: (d x š x v) 32.3 x 27.1 x 20 mm

Obsah: 1 ks

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 507573 Hongfa HF105F-1/012DT-1ZST (136), HF105F-1/012DT-1ZST (136) relé do DPS, monostabilný, 1 cievka, 28 V/DC, 277 V/AC, 20 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 507573 Hongfa HF105F-1/012DT-1ZST (136), HF105F-1/012DT-1ZST (136) relé do DPS, monostabilný, 1 cievka, 28 V/DC, 277 V/AC, 20 A

Popis

Výkonové relé do plošných spojov s výkonom 4800 VA alebo 560 W s veľmi kompaktným dizajnom. Všestranný v aplikáciách DC a AC.
Anwendungsgebiete:Ovládače motora pre kompresory, čerpadlá a vykurovacie zaťaženie.

Tento text bol preložený strojovo.
