HT Instruments PV-SERVICE KIT VDE tester, súprava, 1011380, EN a DE menu
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Technické parametre
- Kategória výrobku
VDE tester, súprava
bez certifikátu
- Kategória merania
CAT III 1000 V
- Rozsah merania VDE
izolačný odpor
- Norma DIN
DIN EN 62446
- Displej
LCD
- Presnosť
2.5 %
- Typ
PV-SERVICE KIT
- Vlastnosti
Test zariadenia PV
Na stiahnutie
Datasheet
Datasheet 3208700 HT Instruments PV-SERVICE KIT VDE tester, súprava, 1011380, EN a DE menu
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3208700 HT Instruments PV-SERVICE KIT VDE tester, súprava, 1011380, EN a DE menu
Popis

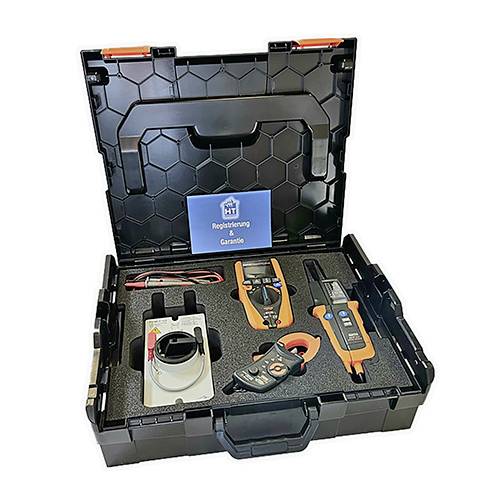

So súpravou PV-SERVICE KIT možno vykonať všetky potrebné merania na schválenie FV systému v súlade so špecifikáciami VDE 0126-23 (EN 62446). Tester izolácie 1 kV s funkciou multimetra a meraním nízkych ohmov. 2-pólová skúšačka napätia (CAT IV) s pripojením záťaže do 1000 V AC/DC. AC/DC prúdový transformátor s 2 meracími rozsahmi - 40 A & 400 A AC/DC.
NEPTÚN
Izolácia a meranie nízkych ohmov
AC/DC napätie a smer točivého poľa
Skúška odporu a kontinuity s bzučiakom
DC, AC TRMS, AC+DC TRMS napätie do 1000 V
Frekvencia napätia a/alebo prúdu
Funkcie MAX/MIN/PEAK/HOLD
presné zobrazenie s 10 000 bodmi
Automatický rozsah meraní s autom. Detekcia AC/DC
Stanovenie polarizačného indexu (PI) a pomeru dielektrickej absorpcie (DAR)
HT10
Tlačidlo na pripojenie záťaže
Veľký LCD displej s osvetlením
Osvetlenie meracieho bodu bielou LED
19 mm kontaktná vzdialenosť pre testovanie jednou rukou
Bezpečnosť podľa CAT IV 600 V, CAT III 1000 V
HT4006
Rozsah merania (40A): 0,1A ÷ 40A AC/DC
Rozsah merania (400A): 0,5A ÷ 400A AC/DC
Presnosť: ± 2,5 % rdg
max. priemer kábla 30 mm
Prepätie kat. CAT III 600V, CAT IV 300V
Pripojenie cez banánik k NEPTUNE, kábel 1 m
Tento text bol preložený strojovo.
NEPTÚN
Izolácia a meranie nízkych ohmov
AC/DC napätie a smer točivého poľa
Skúška odporu a kontinuity s bzučiakom
DC, AC TRMS, AC+DC TRMS napätie do 1000 V
Frekvencia napätia a/alebo prúdu
Funkcie MAX/MIN/PEAK/HOLD
presné zobrazenie s 10 000 bodmi
Automatický rozsah meraní s autom. Detekcia AC/DC
Stanovenie polarizačného indexu (PI) a pomeru dielektrickej absorpcie (DAR)
HT10
Tlačidlo na pripojenie záťaže
Veľký LCD displej s osvetlením
Osvetlenie meracieho bodu bielou LED
19 mm kontaktná vzdialenosť pre testovanie jednou rukou
Bezpečnosť podľa CAT IV 600 V, CAT III 1000 V
HT4006
Rozsah merania (40A): 0,1A ÷ 40A AC/DC
Rozsah merania (400A): 0,5A ÷ 400A AC/DC
Presnosť: ± 2,5 % rdg
max. priemer kábla 30 mm
Prepätie kat. CAT III 600V, CAT IV 300V
Pripojenie cez banánik k NEPTUNE, kábel 1 m
Tento text bol preložený strojovo.
Prevedenie
- Napätie otvoreného obvodu až do 1000 V DC s Neptúnom
- Skratový prúd až do 20A DC s Neptúnom a prúdovým transformátorom HT4006 v spojení so spínačom skratového prúdu
- Meranie izolácie až do 1000V DC s Neptúnom
- Nízkoohmové meranie / test kontinuity (testovací prúd 200 mA) s Neptúnom
- Aby bolo možné v prípade potreby zistiť absenciu napätia na AC alebo DC strane FV systému, súčasťou dodávky je aj 2-pólový tester napätia (model HT10)
Rady
Upozornenie: komunikácia s VDE testermi väčšinou len v EN a DE jazyku. Overenie či prístroj obsahuje CZ/SK podporu, vyžiadajte na technickej podpore.
