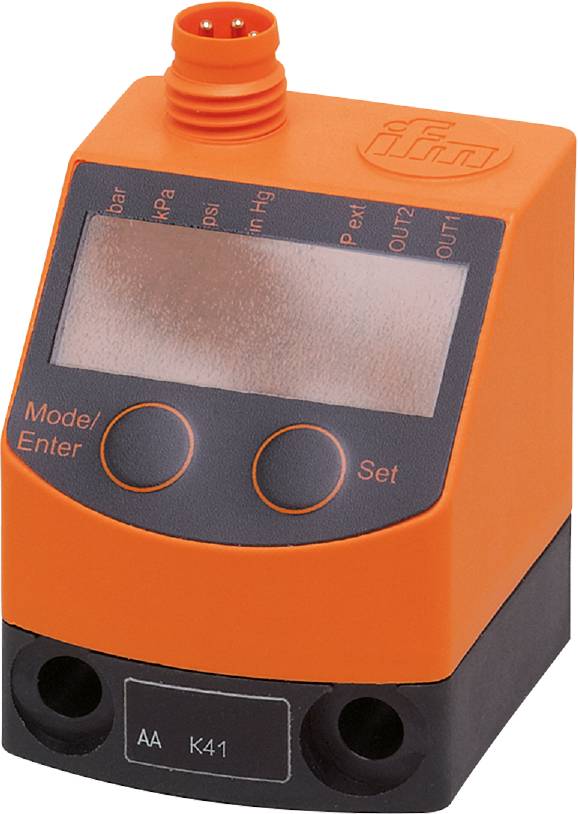

Ilustračný obrázok
ifm Electronic senzor tlaku 1 ks PQ3809 -100 kPa do 100 kPa M8 1 rozpínací, 1 spínací, analógové
Kategória výrobku
senzor tlaku
Pripojenie
M8
Vyhotovenie (senzory)
pretlak
Max. merací rozsah tlaku
100 kPa
Prevádzkové napätie max.
32 V/DC
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (415,00 € / kus)
415,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity
ifm PQ3809 Elektronický snímač tlaku
- Spoľahlivé monitorovanie systémového tlaku v pneumatických systémoch a systémoch stlačeného vzduchu
- Veľmi vysoká odolnosť proti pretlaku a vákuu
- Ľahko čitateľný šikmý LED displej
- Červeno-zelené striedavé zobrazenie pre jasné označenie dobrých oblastí
- S programovateľným spínaním a analógovým výstupom
- Pohodlné ovládanie pomocou tlačidiel alebo parametrizácia cez IO-Link
Technické parametre
- Analógový výstupný prúd [mA]: 4...20
- Čas odozvy [ms]:< 6
- Počet analógových výstupov: 1
- Počet digitálnych výstupov: 1
- Počet vstupov a výstupov: Počet digitálnych výstupov: 1; Počet analógových výstupov: 1
- Displej: Zobrazovacia jednotka: 4 x LED, zelená; Stav spínania: 1 x LED, žltá; Funkčný displej: alfanumerický displej, 4 číslice; Namerané hodnoty: alfanumerický displej, 4 číslice
- Zobrazovacia jednotka: bar; kPa; psi; inHg
- Pevnosť v tlaku [psi]: 290
- Revízia IO-Link: 1.1
- Charakteristická odchýlka krivky:< ±0,25 (BFSL) /< ±0,5 (LS); (BFSL = Best Fit Straight Line (najmenšie nastavenie hodnoty); LS = nastavenie limitného bodu)
- Rozsah presnosti spínacích bodov:< ±0,5
- Štandard SDCI: IEC 61131-9 FDIS
- Typ prenosu IO-Link: COM2 (38,4 kBaud)
- Teplota okolia-1 [°C]: 0...70
- Percentuálny rozsah opakovateľnosti:< ±0,1; (pri kolísaní teploty< 10 tis.)
- Použitie: na priemyselné použitie
- Verzia ochrany proti skratu: taktovaná
- Výstupná funkcia: normálne otvorené / normálne zatvorené; (parametrizovateľné)
- Výstupný signál: spínací signál; analógový signál; IO Link; (konfigurovateľné)
- V obmedzenom rozsahu možno použiť na: iné médiá na požiadanie
- Požadovaná trieda hlavného portu: A
- Čas oneskorenia v pohotovostnom režime [s]: 0,5
- Zvláštnosť: Pozlátené kontakty
- Prevádzkové napätie [V]: 18...32 DC; (podľa SEL/PEL)
- Trvalá prúdová zaťažiteľnosť spínaného výstupu DC [mA]: 100
- Typ tlaku: relatívny tlak; diferenčný tlak; vákuum
- Pevnosť v tlaku [bar]: 20
- Pevnosť v tlaku [inHg]: 591
- Pevnosť v tlaku [kPa]: 2000
- Smernica o tlakových zariadeniach: Správna technická prax; použiteľné pre médiá skupiny 2; Tekuté médium skupiny 1 na vyžiadanie
- Nastaviteľná doba oneskorenia dS, dr [s]: 0; 0,002...5
- Elektrická verzia: PNP
- Celkové výstupy: 2
- Hmotnosť [g]: 87 000
- Hysterézna odchýlka:< ±0,25
- V prírastkoch [bar]: 0,01
- V krokoch po [inHg]: 0,3
- V prírastkoch [kPa]: 1
- V prírastkoch psi: 0,2
- Komunikačné rozhranie: IO-Link
- Ochrana proti skratu: áno
- Skladovacia teplota [°C]: -25...85
- Dlhodobá stabilita:< ±0,05; (za 6 mesiacov)
- Max. záťaž [Ω]: 500
- Max. pokles napätia spínací výstup DC [V]: 2
- Teplota média [°C]: 0...60
- Rozsah merania [bar]: -1...1
- Rozsah merania [inHg]: -29,4...29,4
- Rozsah merania [kPa]: -100...100
- Rozsah merania [mbar]: -1000...1000
- Rozsah merania [psi]: -14,6...14,6
- Min. tlak pri roztrhnutí [bar]: 30
- Min. tlak pri roztrhnutí [inHg]: 886
- Min. tlak pri roztrhnutí [kPa]: 3000
- Min. tlak pri roztrhnutí [psi]: 435
- Min. tlačové cykly: 50 miliónov
- Min. izolačný odpor [MΩ]: 100; (500 V DC)
- Min. doba cyklu procesu [ms]: 2.3
- MTTF: 437
- Možnosti parametrizácie: Hysterézia / okno; normálne otvorené / normálne zatvorené; analógový výstup; IO Link; spínacia logika; oneskorenie vyzdvihnutia/spadnutia; Tlmenie; Zobrazovacia jednotka
- Profily: Smart Sensor: Process Data Variable; Identifikácia zariadenia
- Procesné pripojenie: závitové pripojenie G 1/8 vnútorný závit vnútorný závit: M5
- Analógové údaje spracovania: 1
- Binárne údaje o procese: 2
- Bod spätného prepnutia rP [bar]: -0,99...0,99
- Bod spätného prepnutia rP [inHg]: -29,1...29,1
- Resetovací bod rP [kPa]: -99...99
- Resetovací bod rP [psi]: -14,4...14,4
- Spínacia frekvencia DC [Hz]:< 100
- Spínací bod SP [bar]: -0,98...1
- Spínací bod SP [inHg]: -28,8...29,4
- Spínací bod SP [kPa]: -98...100
- Spínací bod SP [psi]: -14,2...14,6
- Trieda ochrany: IP 65
- Trieda ochrany: III
- Režim SIO: áno
- Analógový výstup s dobou odozvy [ms]: 6
- Zástrčka: Rozloženie kolíkov: 0060 - Zástrčka: 1 x M8; Kódovanie: A; Kontakty: pozlátené
- Prúdová spotreba [mA]:< 50
- Nulový bod teplotného koeficientu: 0,2; (0...60 °C)
- Rozsah teplotného koeficientu: 0,2; (0...60 °C)
- Prepäťová ochrana: áno; (< 40 V)
- Sila vákua [mbar]: -1000
- Ochrana proti prepólovaniu: áno
- Integrovaný strážny pes: áno
- Materiály prichádzajúce do styku s médiom: mosadz; FKM; kremík (potiahnutý); PBT
- Kategória výrobku
senzor tlaku
- Typ
PQ3809
- Pripojenie
M8
- Vyhotovenie (senzory)
pretlak
- Výstupy
PNP
- Výstupný signál (min.)
4 mA
- Výstupný signál (max.)
20 mA
- Rozhranie
IO-Link
- Min. merací rozsah tlaku
-100 kPa
- Max. merací rozsah tlaku
100 kPa
- Rozsah merania (tlak)
-100 kPa do 100 kPa
- Min. prevádzkové napätie
18 V/DC
- Prevádzkové napätie max.
32 V/DC
- Prevádzkové napätie
18 - 32 V/DC
- Typ kontaktu
1 rozpínací
1 spínací
analógové
IP65
- Hadicová prípojka
G1/8 IG
M5 IG
- Min. teplota
0 °C
- Max. teplota
70 °C
- Hmotnosť
0.1080 kg
- Spĺňa RoHS
áno
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3320169 ifm Electronic senzor tlaku 1 ks PQ3809 -100 kPa do 100 kPa M8 1 rozpínací, 1 spínací, analógové
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3320169 ifm Electronic senzor tlaku 1 ks PQ3809 -100 kPa do 100 kPa M8 1 rozpínací, 1 spínací, analógové
Popis
ifm PQ3809 Elektronický snímač tlaku
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
