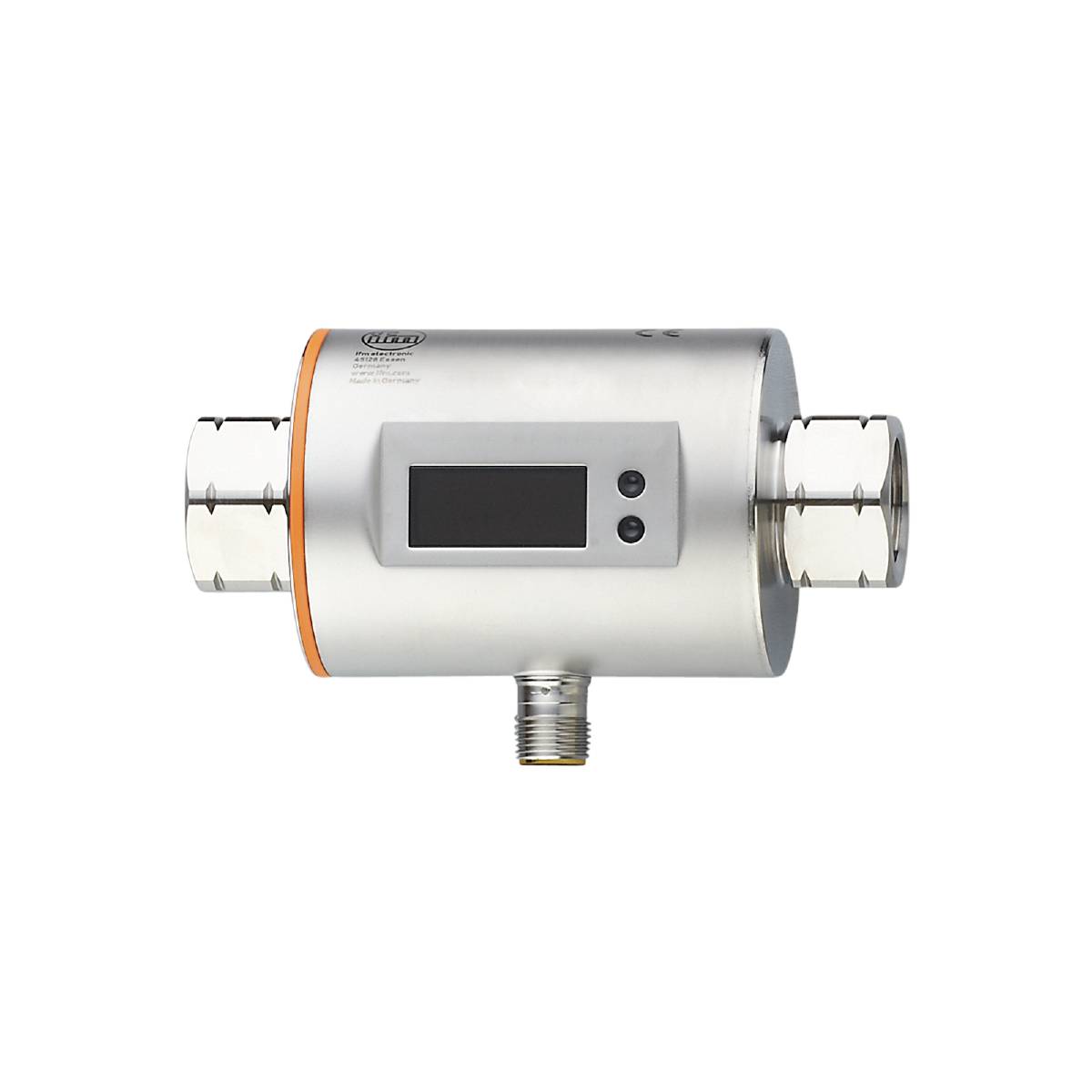

Ilustračný obrázok
ifm Electronic SM6404, SM6404 magnetické indukčné čidlo prietoku, 20 - 30 V/DC, 1 ks
Kategória výrobku
magnetické indukčné čidlo prietoku
Min. prevádzkové napätie
20 V/DC
Prevádzkové napätie max.
30 V/DC
Typ
SM6404
Prevádzkové napätie
20 - 30 V/DC
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (899,00 € / kus)
899,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Hlavné benefity
ifm SM6404 magneto-indukčný snímač prietoku
- Presné meranie prietoku, spotreby a teploty média
- Vysoká presnosť, reprodukovateľnosť a dynamika merania
- S dvoma presnými analógovými výstupmi
- Ľahko čitateľný 4-miestny LED displej
Technické parametre
- Analógový výstupný prúd [mA]: 4...20; (škálovateľné)
- Analógový koncový bod - sledovanie teploty [°C]: 0...80
- Analógový koncový bod AEP [gpm]: 1,32...6,6
- Analógový koncový bod AEP [l/min]: 5...25
- Analógový štartovací bod - sledovanie teploty [°C]: -20...60
- Analógový počiatočný bod ASP [gpm]: 0...5,28
- Analógový počiatočný bod ASP [l/min]: 0...20
- Dynamika odozvy T05 / T09 - monitorovanie teploty [s]: T09 = 20 (Q> 1 l/min)
- Doba odozvy - monitorovanie prietoku [s]: 0,15; (dAP = 0, T19)
- Počet analógových výstupov: 2
- Počet vstupov a výstupov: Počet analógových výstupov: 2
- Displej: Zobrazovacia jednotka: 6 x LED, zelená (l/min, m³/h, gpm, gph, °C, °F); Namerané hodnoty: alfanumerický displej, 4 číslice; Programovanie: alfanumerický displej, 4 číslice
- Rozsah zobrazenia [gpm]: -7,92...7,92
- Rozsah zobrazenia [l/min]: -30...30
- Pevnosť v tlaku [MPa]: 1,6
- Teplota okolia-1 [°C]: -10...60
- Použitie: na priemyselné použitie
- Rozlíšenie [gpm]: 0,01
- Rozlíšenie [l/min]: 0,05
- Rozlíšenie - sledovanie teploty [°C]: 0,2
- Výstupný signál: analógový signál
- Čas oneskorenia pripravenosti [s]: 5
- Zvláštnosť: Pozlátené kontakty
- Prevádzkové napätie [V]: 20...30 DC; (podľa SEL/PEL)
- Hodnota procesu tlmenia dAP - monitorovanie prietoku [s]: 0...3
- Pevnosť v tlaku [bar]: 16
- Smernica o tlakových zariadeniach: Správna technická prax; použiteľné pre médiá skupiny 2; Tekuté médium skupiny 1 na vyžiadanie
- Presnosť - monitorovanie teploty [K]: ± 2,5 (Q> 1 l/min)
- Presnosť (v meracom rozsahu) - monitorovanie prietoku: ± (2% MW + 0,5% MW)
- Celkové výstupy: 2
- Hmotnosť [g]: 515 000
- V krokoch po - Monitorovanie teploty [°C]: 0,2
- Skladovacia teplota [°C]: -25...80
- Max. záťaž [Ω]: 500
- Médiá: Vodivé kvapalné médiá; voda; médiá na vodnej báze
- Teplota média [°C]: -10...70
- Rozsah merania [gpm]: 0,03...6,6
- Rozsah merania [l/min]: 0,1...25
- Rozsah merania - sledovanie teploty [°C]: -20...80
- MTTF: 175
- Procesné pripojenie: závitové pripojenie Rc 1/2 vnútorný závit DN15
- Veľkosť kroku [gpm]: 0,01
- Prírastok [l/min]: 0,05
- Trieda ochrany: IP 67
- Trieda ochrany: III
- Zástrčka: Rozloženie kolíkov: 0001 - Zástrčka: 1 x M12; Kódovanie: A; Kontakty: pozlátené
- Prúdová spotreba [mA]: 120; (24V)
- Dôkaz preťaženia: áno
- Ochrana proti prepólovaniu: áno
- Materiály v kontakte s médiom: 1.4404 (nehrdzavejúca oceľ / 316L); PEEK; FKM
- Opakovateľnosť - monitorovanie prietoku: ± 0,2 % MEW
- Kategória výrobku
magnetické indukčné čidlo prietoku
- Typ
SM6404
- Min. prevádzkové napätie
20 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
20 - 30 V/DC
- Vlastnosti
LED kontrolka
- Pripojenie
M12
- Reakčná doba
0.15 s
- Výstupy
analógový prúd
- Materiál
nerezová ocel
- Tesniaci materiál
FKM
- Menovitý priemer
15 mm
- Min. teplota média
-10 °C
- Max. teplota média
70 °C
- Prevádzkový tlak (max.)
16 bar
- Typ kontaktu
analógové
- Hmotnosť
515.000 g
- Min. okolitá teplota
-10 °C
- Max. okolitá teplota
60 °C
- Obsah
1 ks
- Spĺňa RoHS
áno
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3321669 ifm Electronic SM6404, SM6404 magnetické indukčné čidlo prietoku, 20 - 30 V/DC, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3321669 ifm Electronic SM6404, SM6404 magnetické indukčné čidlo prietoku, 20 - 30 V/DC, 1 ks
Popis
ifm SM6404 magneto-indukčný snímač prietoku
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
