Izolačný prevodník AC / DC 24 V, 3-smerný zapnutý: 0 - 10 V vypnutý: 4 - 20 mA Siemens 3RS7000-1DE00 3RS70001DE00 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
oddeľovací transformátor
Vstupný signál max. (Napätie)
10 V
Typ
3RS7000-1DE00

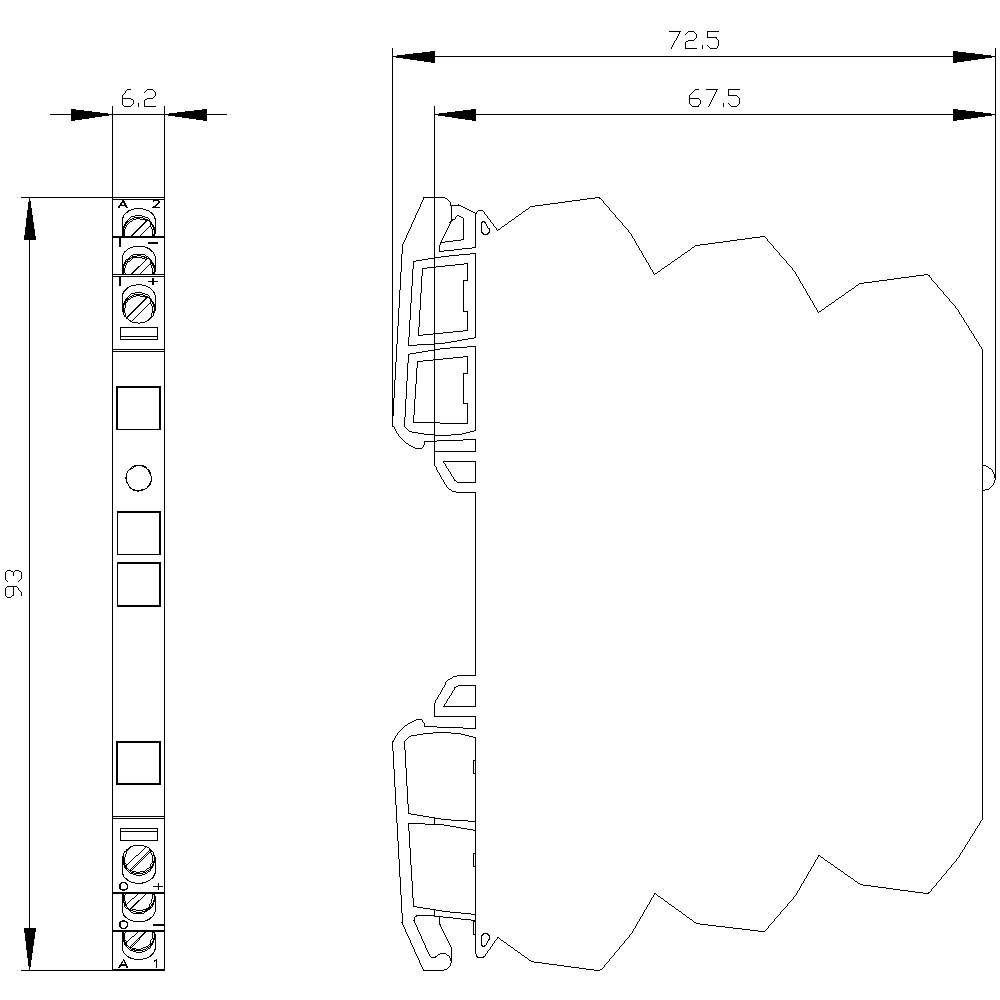

Rozmer.
(d x š x v) 72.5 x 6.2 x 93 mm
Pripojenie
skrutkovací
Datasheety: (PDF)
Počet
Celkom (117,88 € / kus)
117,88 €
bez DPH.
Doprava zadarmo
Technické parametre
- Ochranný druh IP20
- Spôsob montáže: zacvaknuteľná montáž
- Typ
3RS7000-1DE00
- Kategória výrobku
oddeľovací transformátor
- Vstupný signál max. (Napätie)
10 V
- Rozmer.
(d x š x v) 72.5 x 6.2 x 93 mm
- Pripojenie
skrutkovací
- Výstupný signál (prúd)
20 mA
- Záťaž
500 Ω
- Vstupný signál (napätie)
10 V
- Obsah
1 ks
- Šírka
6.2 mm
- V
93 mm
- Dĺžka
72.5 mm
- Spĺňa RoHS
áno
- Max. okolitá teplota
+60 °C
- Min. okolitá teplota
-25 °C
- Napájacie napätie (num.)
24 V/AC
- Flexibilné priemer (max.)
1.5 mm²
- Pevný prierez (max.)
2.5 mm²
- Prierez flexibilné (min.)
0.25 mm²
- Prierez pevný (min.)
0.25 mm²
Snap mounting support rail
6.2
93 mm
72.5 mm
1
0.29 W
-25-60 °C
Screw connection
IP20
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
1
0
0
0
0
0
0
0
0
0
0
1
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0 Ω
NIE
ÁNO
NIE
ÁNO
Built-in device
NIE
0.015
None
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 1742663 Izolačný prevodník AC / DC 24 V, 3-smerný zapnutý: 0 - 10 V vypnutý: 4 - 20 mA Siemens 3RS7000-1DE00 3RS70001DE00 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1742663 Izolačný prevodník AC / DC 24 V, 3-smerný zapnutý: 0 - 10 V vypnutý: 4 - 20 mA Siemens 3RS7000-1DE00 3RS70001DE00 1 ks
Popis
Izolačný prevodník AC / DC 24 V, 3-cestný izolačný vstup: výstup 0-10 V: 4-20 mA skrutkové pripojenie Izolačný prevodník SIRIUS 3RS70 na galvanické oddelenie a prevod analógového štandardného signálu medzi riadením a snímačmi / akčnými členmi. Vďaka galvanickému oddeleniu zabraňujú izolačné prevodníky vzájomnému ovplyvňovaniu analógových kanálov. Vďaka úzkemu, kompaktnému dizajnu vyžadujú len málo miesta na koľajnici, najmä v plochých spínacích skriniach a spínacích skrinkách s malými rozstupmi vedení. Vysoko kvalitný moderný dizajn v titánovej šedej farbe prispieva k jednotnému vzhľadu všetkých prístrojov Siemens v ovládacej skrini. Jasná paleta zariadení pokrýva všetky aplikácie a tým zjednodušuje logistiku a skladovanie. K dispozícii sú aktívne a pasívne jednopásmové, viacpásmové a univerzálne prevodníky s rôznymi napájacími napätiami a typmi pripojenia pre rôzne analógové štandardné signály a ďalšie bežné signály snímačov. Ponúkame tiež varianty s manuálnym / automatickým prepínaním pre cielenú analógovú hodnotu. Pre izolačný transformátor 3RS70 je k dispozícii vhodná elektrická izolačná doska a rôzne pripojovacie hrebene. Izolačné prevodníky 3RS70 nahrádzajú osvedčenú sériu 3RS17. Relé SIRIUS - sortiment pre všetky prípady.
