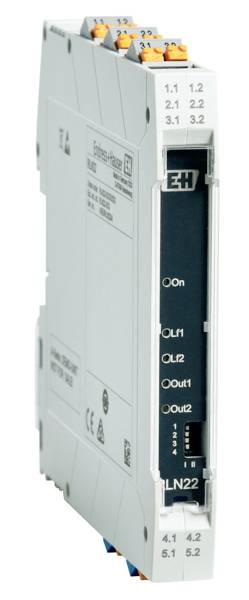

Izolačný spínací zosilňovač izolátor / bariéra RLN22-8M1A ATEX IECEx II(1)G [Ex ia Ga] IIC, II(1) D [Ex ia Da] IIIC, II3
EAN:
Označenie výrobcu:
Objednávacie číslo:
Typ
RLN22
Pripojenie
skrutková svorka
Výstupný signál (napätie)
Relaissignalausgang
Prevádzkové napätie
19.20 - 30 V/DC
Prevádzkové napätie max.
30 V/DC
Počet
Celkom (101,62 € / kus)
101,62 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Izolačný spínací zosilňovač izolátor / bariéra RLN22-8M1A ATEX IECEx II(1)G [Ex ia Ga] IIC, II(1) D [Ex ia Da] IIIC, II3G Ex ec nC IIC Gc skrutkové svorky 1-kanálový, prepínací kontakt
- Schválenie: ATEX IECEx II(1)G [Ex ia Ga] IIC, II(1) D [Ex ia Da] IIIC, II3G Ex ec nC IIC Gc
- Kanál: 1-kanálový, prepínací
- Elektrické pripojenie: skrutkové svorky
Technické parametre
- Typ
RLN22
- Pripojenie
skrutková svorka
- Výstupný signál (napätie)
Relaissignalausgang
- Prevádzkové napätie
19.20 - 30 V/DC
- Prevádzkové napätie max.
30 V/DC
- Min. prevádzkové napätie
19.20 V/DC
- Obsah
1 ks
- Konfigurácia
DIP spínač
- Spĺňa RoHS
áno
- Max. okolitá teplota
60 °C
- Min. okolitá teplota
-40 °C
- Napájacie napätie (num.)
24 V/DC
![Izolačný spínací zosilňovač izolátor / bariéra RLN22-8M1A ATEX IECEx II(1)G [Ex ia Ga] IIC, II(1) D [Ex ia Da] IIIC, II3G Ex ec nC IIC Gc skrutkové svorky 1-kanálový, prepínací kontakt Endress+Hauser RLN22 RLN22-8M1A 1 ks](https://asset.conrad.com/media10/isa/160267/c1/-/sk/002989245PI00/image.jpg?x=100&y=100)
![Izolačný spínaný zosilňovač izolátor / bariéra RLN22-8M1B ATEX IECEx II(1)G [Ex ia Ga] IIC, II(1) D [Ex ia Da] IIIC, II3G Ex ec nC IIC Gc zásuvné svorky 1-kanálové, prep. kontakt Endress+Hauser RLN22 RLN22-8M1B 1 ks](https://asset.conrad.com/media10/isa/160267/c1/-/sk/002989242PI00/image.jpg?x=100&y=100)
![Izolačný spínaný zosilňovač izolátor / bariéra RLN22-8M2B ATEX IECEx II(1)G [Ex ia Ga] IIC, II(1) D [Ex ia Da] IIIC, II3G Ex ec nC IIC Gc zásuvné svorky 2-kanálové, normálne OTVORENÉ Endress+Hauser RLN22 RLN22-8M2B 1 ks](https://asset.conrad.com/media10/isa/160267/c1/-/sk/002989243PI00/image.jpg?x=100&y=100)
![Izolačný spínací zosilňovač izolátor / bariéra RLN22-8M2A ATEX IECEx II(1)G [Ex ia Ga] IIC, II(1) D [Ex ia Da] IIIC, II3G Ex ec nC IIC Gc skrutkové svorky 2-kanálové, normálne otvorené Endress+Hauser RLN22 RLN22-8M2A 1 ks](https://asset.conrad.com/media10/isa/160267/c1/-/sk/002989246PI00/image.jpg?x=100&y=100)
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2989245 Izolačný spínací zosilňovač izolátor / bariéra RLN22-8M1A ATEX IECEx II(1)G [Ex ia Ga] IIC, II(1) D [Ex ia Da] IIIC, II3
Návod na obsluhu a bezpečnostné pokyny 2989245 Izolačný spínací zosilňovač izolátor / bariéra RLN22-8M1A ATEX IECEx II(1)G [Ex ia Ga] IIC, II(1) D [Ex ia Da] IIIC, II3
Popis
RLN22 je kompaktný 24 V DC izolačný zosilňovač na prenos binárnych spínacích signálov. 1 alebo 2 kanálový izolačný zosilňovač s výstupom reléového signálu, galvanické 3-cestné oddelenie. Monitorovanie chýb vo vstupných obvodoch, ako sú prerušené obvody a skraty (LFD) snímačov, je možné vypnúť. Vstup pre bezdotykové spínače podľa NAMUR (EN60947-5-6) a otvorené kontakty alebo kontakty s ohmickými väzbovými prvkami. Monitorovanie poruchy vedenia vstupných obvodov alebo mechanických spínacích kontaktov. Výstupné reléové kontakty, smer pôsobenia (pracovný alebo pokojový prúd) voliteľný pomocou DIP prepínačov. Skupinové chybové hlásenie cez konektor zbernice DIN na napájacom module a module hlásenia chýb.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Izolačný zosilňovač
- Kompaktné puzdro
- Jednoduché a rýchle zapojenie
