Izolačný zosilňovač Phoenix Contact MINI MCR-2-U-UI 2902019 1 ks

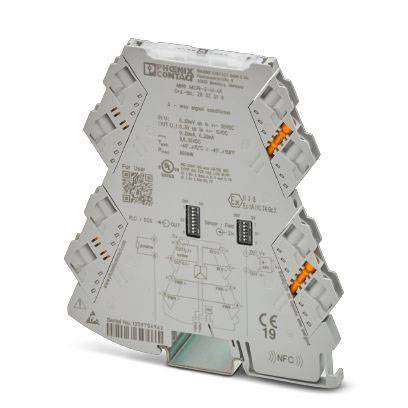

Modul na oddelenie a konverziu signálov. Spája rôzne signálové vedenia; farba: sivá s oranžovými prvkami.

Ilustračný obrázok

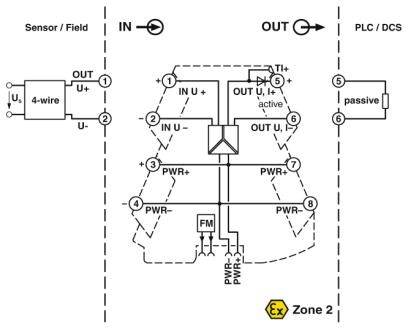

'Schéma zapojenia prúdového slučkového izolátora medzi senzorom/poľom a PLC/DCS v zóne 2. Zobrazuje 4-vodičové a pasívne 2-vodičové pripojenie.'

Diagram 'FM POWER': Vstup vedie do 'FM POWER' zosilňovača s dvomi výstupmi, označenými ako 'U' a 'U,I', ktoré ústia do výstupu.

1/3

Ilustračný obrázok

Kategória výrobku

deliace zosilňovač

Vstupný signál max. (Napätie)

33 V

Typ

MINI MCR-2-U-UI

Rozmer.

(d x š x v) 119.2 x 6.2 x 109.81 mm

Pripojenie

skrutkovací

Datasheety: (PDF)

Doručenie: Pi 18. 9.

Počet

Celkom (191,05 € / kus)

191,05 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Stupeň krytia: IP20 (nehodnotí UL)
Spotreba energie: ≤ 800 mW (s IOUT = 20 mA, 9,6 V DC, 600 Ω záťaž)
Dĺžka odizolovania: 10 mm
Prierez drôtu AWG: 24 ... 12 (flexibilné)
Počet kanálov: 1
Stupeň znečistenia: 2
Kategória prepätia: II
Materiál krytu: PBT
Farba šedá
Max. Výstupný prúd: 22 mA
Zaťaženie / výstup zaťaženia prúdový výstup: ≤ 600 Ω (pri 20 mA)
Menovité izolačné napätie: 300 V
Inštalačná poloha: ľubovoľná
Počet vstupov: 1
Počet výstupov: 1
Zaťaženie / výstup výstupné napätie: ≥ 10 kΩ

Typ: MINI MCR-2-U-UI

Kategória výrobku: deliace zosilňovač

Vstupný signál max. (Napätie): 33 V

Rozmer.: (d x š x v) 119.2 x 6.2 x 109.81 mm

Pripojenie: skrutkovací

Prevádzkové napätie: 9.6 - 30 V/DC

Prevádzkové napätie max.: 30 V/DC

Min. prevádzkové napätie: 9.6 V/DC

Vstupný odpor: 10 kΩ

Obsah: 1 ks

Šírka: 6.2 mm

V: 109.81 mm

Dĺžka: 119.2 mm

Príkon prúdu: 25 mA

Max. okolitá teplota: +70 °C

Min. okolitá teplota: -40 °C

Flexibilné priemer (max.): 1.5 mm²

Pevný prierez (max.): 2.5 mm²

Prierez flexibilné (min.): 0.2 mm²

Prierez pevný (min.): 0.2 mm²

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2140983 Izolačný zosilňovač Phoenix Contact MINI MCR-2-U-UI 2902019 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2140983 Izolačný zosilňovač Phoenix Contact MINI MCR-2-U-UI 2902019 1 ks

Popis

Trojpásmový oddeľovací zosilňovač s konfigurovateľným vstupom / výstupom na galvanické oddelenie a prevod analógových signálov v rozsahu mV a V, unipolárny aj bipolárny. Technológia skrutkového spojenia, štandardná konfigurácia.
