Name: Joy-it 22T-02, 22T-02 spínač s reverzáciou, 22 mm, 24 V, 2 A, 1 ks
Brand: Joy-it
SKU: 3203187
Availability: InStock

Hlavné benefity

Tlačidlový spínač 24 V 2 A 1 x zapínanie/vypínanie západka červená/modrá (Ø x L) 25 mm x 22,7 mm IK10/IP68 PA66

PINS H65 pozlátené
Jasná LED ČERVENÁ/MODRÁ
PA66

Technické parametre

Jadro a vonkajší materiál
Rozmery montážneho otvoru: Ø 22 x ≤7,5 mm
Celkové rozmery: Ø 21,9 x 38 mm
Životnosť LED: 40 000 hodín.
Prípojky: 2x NO
Izolačný odpor: ≥ 500MΩ
Prierazné napätie: 1000 V / 10 s
Kontaktný odpor: ≤50mΩ
Krútiaci moment matice: 5 - 14 Nm
Základný materiál: PA66 spomaľujúci horenie
Perm. Teplota okolia: -25°C až +55°C

Kategória výrobku: spínač s reverzáciou

Vlastnosti prepínače / tlačidlá: s možnosťou osvetlenia
zabudovateľný
kovový predný prstenec
so závitom
s LED elementom
okrúhly
mriežkovanie

Farba púzdra / farba gombíka: strieborná / oceľová

Funkcia: s aretáciou

Typ osvetlenia: LED

Spôsob upevnenia: Predný krúžok, skrutkový závit

Farby svetla: červená
modrá

Typ svetelného zdroja: LED

Typ tlačidla: tlačidlové

Prepínací pozície: 1x zap/vyp

Materiál: Nerezová oceľ

Materiál kontaktu: pozlátená zliatina striebra

Pripojenie: piny

Odpor kontaktov: 50 MΩ

Spínacie napätie: 24 V

Spínací prúd (max.): 2 A

Min. teplota: -25 °C

Max. teplota: 55 °C

Dĺžka: 22.7 mm

Šírka: 38 mm

(Ø): 25 mm

Ø gombíka: 22 mm

Montážne Ø: 22 mm

: IK10
IP68

Obsah: 1 ks

Izolačný odpor: 500 MΩ

Rozmer.: (Ø x d) 25 mm x 22.7 mm

Priemyslové balenie: áno

Typ: 22T-02

Na stiahnutie

Datasheet

Datasheet 3203187 Joy-it 22T-02, 22T-02 spínač s reverzáciou, 22 mm, 24 V, 2 A, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3203187 Joy-it 22T-02, 22T-02 spínač s reverzáciou, 22 mm, 24 V, 2 A, 1 ks

Popis

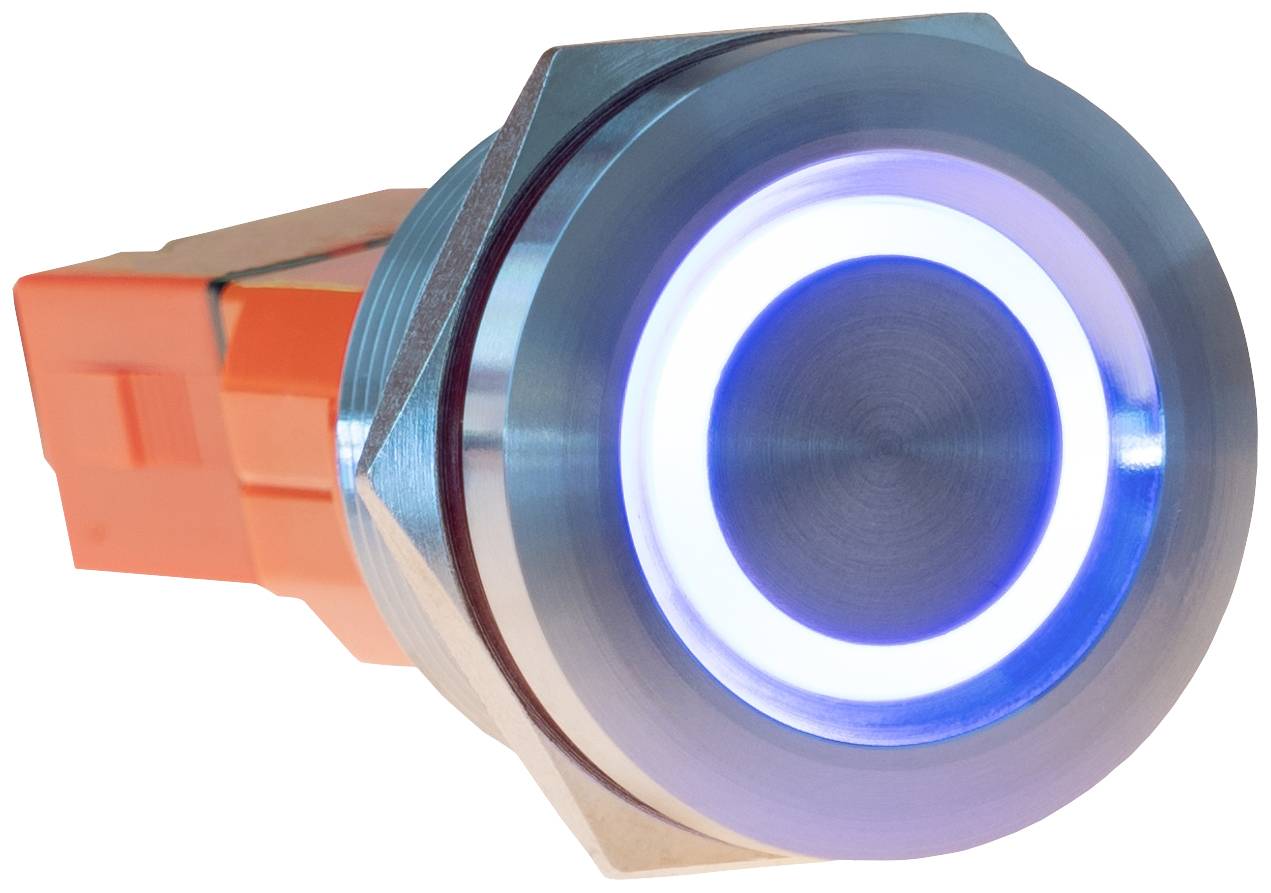

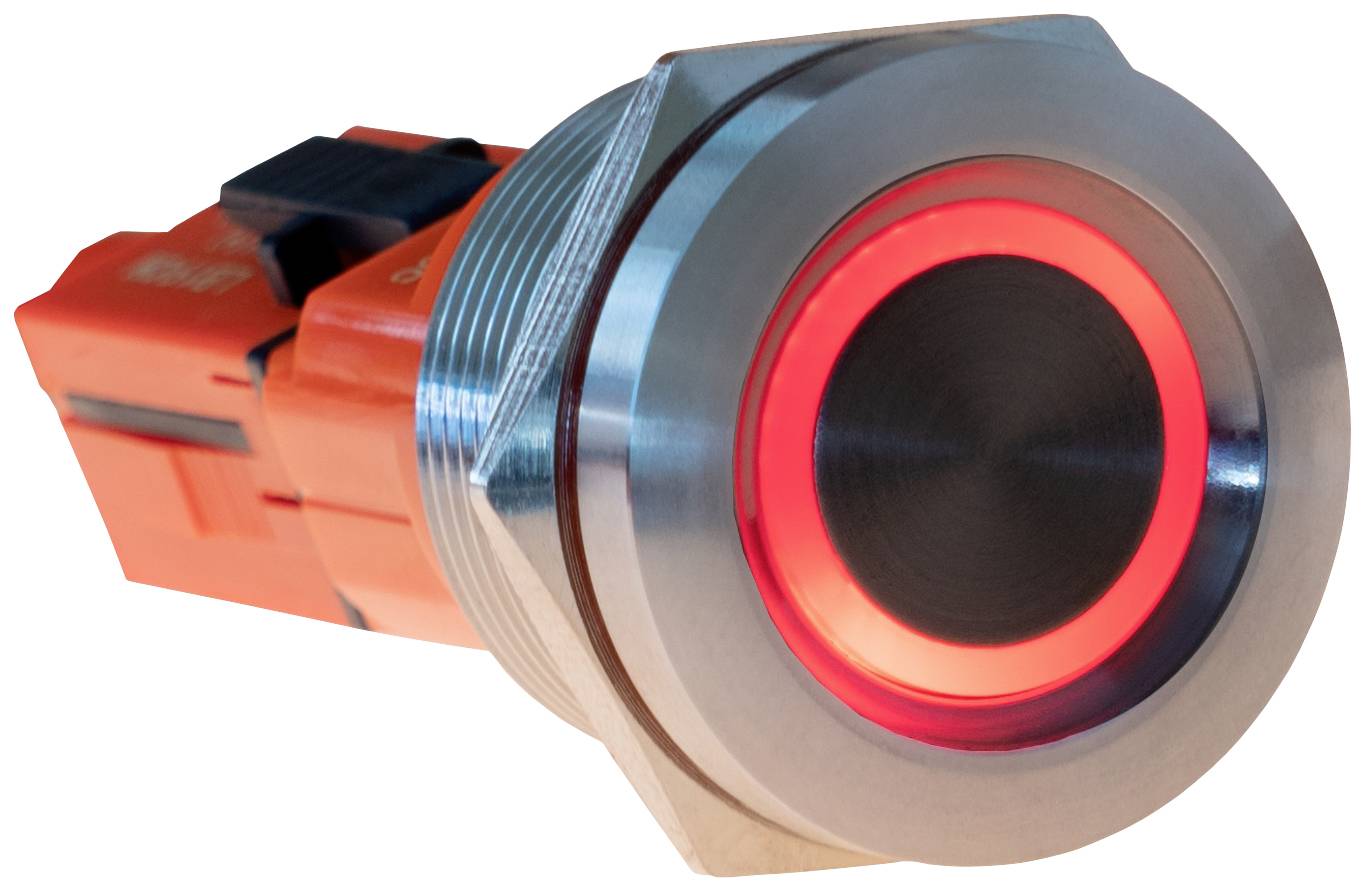

Naše západkové dotykové oceľové tlačidlo zaujme vysoko kvalitnými materiálmi, triedami ochrany a ergonómiou. Je vyrobený z nehrdzavejúcej ocele a spĺňa triedy ochrany IP68 (prach a voda), IK10 (náraz) a PA66 (plameň). Vďaka triedam ochrany a odolnosti je naše oceľové tlačidlo vhodné pre mnoho aplikácií. Oceľové tlačidlo má jasný LED krúžok, ktorý sa môže rozsvietiť v dvoch rôznych farbách (červená a modrá). Používa sa na identifikáciu, či dotykový spínač deteguje dotyk alebo je aktivovaný. V rozsahu dodávky sú už zahrnuté potrebné pripojovacie káble, zásuvka, tesniaci krúžok a matica.

Tento text bol preložený strojovo.

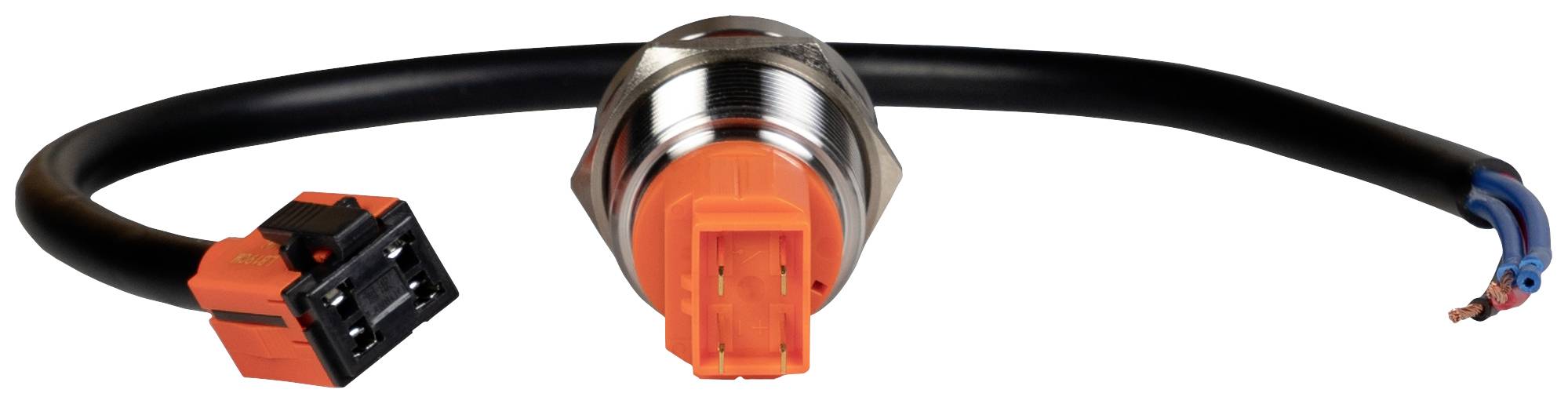

Rozsah dodávky

Prepínač
kábel
zdierka
matka
tesniaci krúžok

Rady

Pri popise spínacieho nastavenia znamenajú hodnoty v zátvorkách, že ide o tlačidlovú funkciu.
