Jumo 00080809

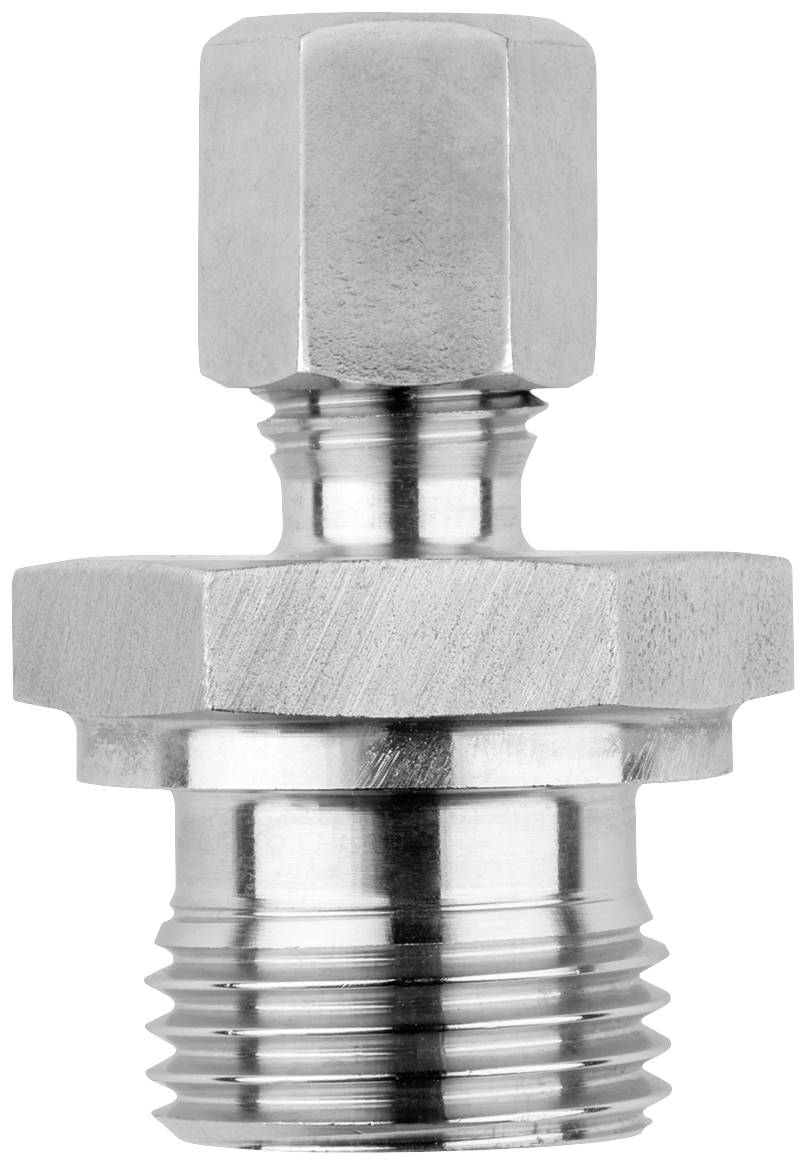

Potrubná tvarovka je určená pre nasúvacie odporové teplomery a termočlánky s priemerom ochrannej trubice 1,5 mm. Potrubie je vyrobené z nerezovej ocele (materiál 1.4571), je vybavené nerezovým upínacím krúžkom a je určené pre teploty do 600 °C. Ako procesné pripojenie slúži závit M8 x 1 s dĺžkou 8 mm. Veľkou výhodou potrubnej tvarovky je variabilné určenie montážnej dĺžky a jednoduchá demontáž snímača teploty. Oblasťou použitia sú ochranné rúry podľa DIN 43763 (skrutkové armatúry s upchávkou) pre stavbu pecí, ako aj pre montáž plášťových odporových teplomerov a termočlánkov. Celková dĺžka skrutkového spojenia je 23,5 mm. Šírka cez plôšky 8 a 12 sa používa na polohovanie a uťahovanie.

Tento text bol preložený strojovo.
