Jumo 00564208 regulátor teploty PTC -200 do 850 °C relé 3 A (š x v) 45 mm x 89.4 mm

Teplotný regulátor s digitálnym displejom zobrazuje '40°C' s 'Limitnou hodnotou 45°C'. Jednotkové a pripájacie svorky sú viditeľné hore aj dole.

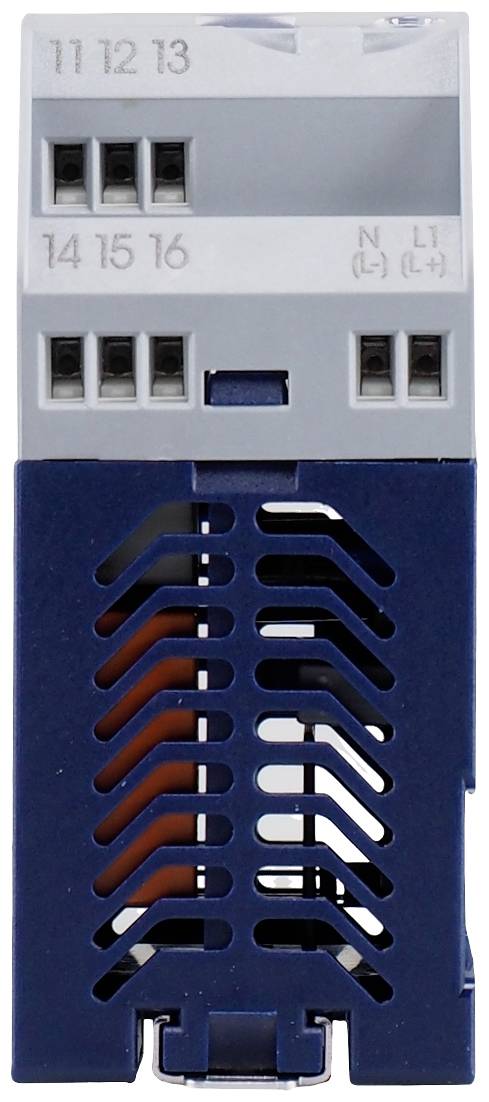

Elektronická súčiastka s modrým vetrákom a sivým povrchom. Na vrchu sú prípojky s označeniami '11 12 13', '14 15 16', 'N (L-)' a 'L1 (L+)'.

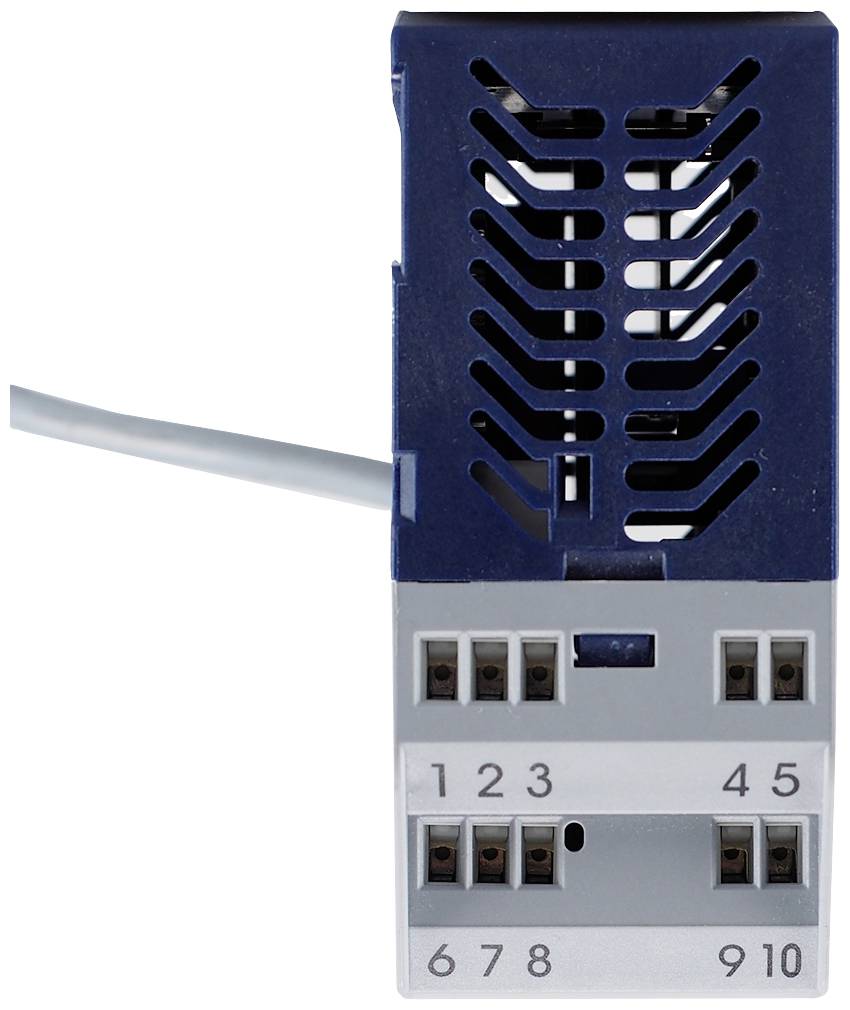

Elektrická súčiastka s pripojeniami a číslovaním od 1 do 10, kľúčová pre elektronické prepojenia alebo riadenie.

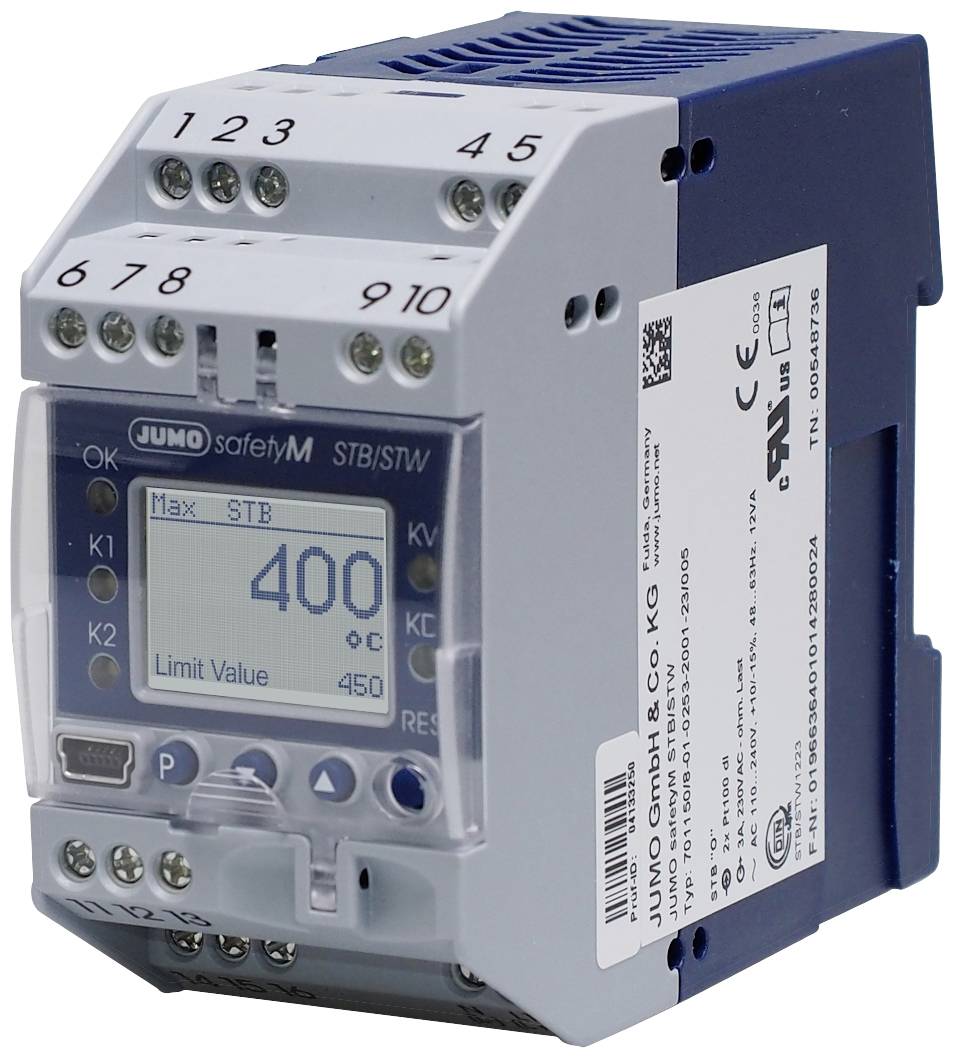

Obmedzovač teploty s digitálnym displejom zobrazuje '400°C'. Na boku nálepka výrobcu JUMO.

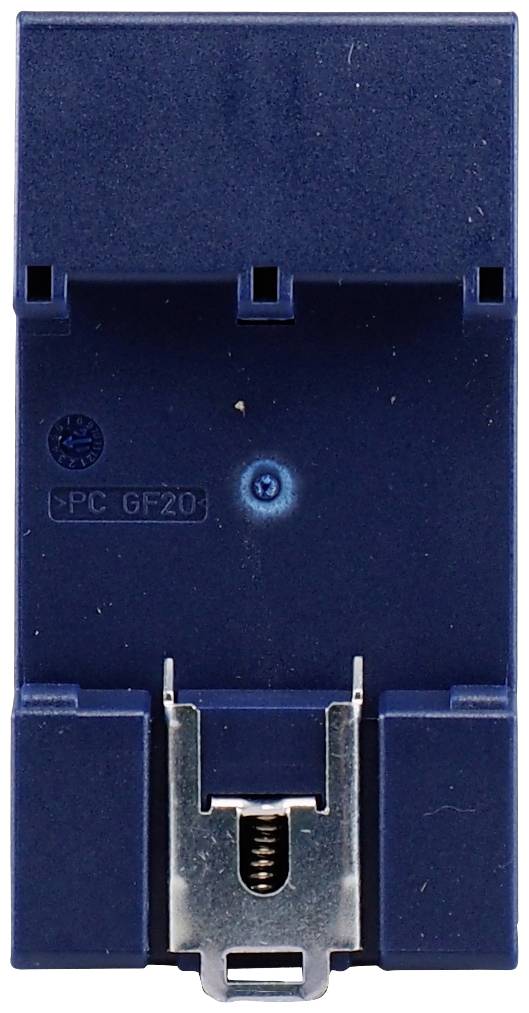

Modrý elektrický modul s kovovým pripojením a modrým bodom v strede.

1/5

Kategória výrobku

regulátor teploty

Max. nameraná teplota

850 °C

Výstup termostatu

relé 3 A

Počet reléových výstupov

Typ senzora

PTC

Datasheety: (PDF)

Doručenie: Ut 22. 9.

Počet

Celkom (760,16 € / kus)

760,16 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Kategória výrobku: regulátor teploty

Typ: 00564208

Rozsah merania: -200 do 850 °C

Max. nameraná teplota: 850 °C

Min. meraná teplota: -200 °C

Výstup termostatu: relé 3 A

Počet digitálnych vstupov: 1

Počet reléových výstupov: 3

Rozmer.: (š x v) 45 mm x 89.4 mm

V: 89.4 mm

Šírka: 45 mm

: IP20

Typ senzora: PTC

Číslo výrobcu: 00564208

Spôsob montáže: zabudovateľný

Hmotnosť: 0.5985 kg

Pripojenie: skrutkové svorky

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2756522 Jumo 00564208 regulátor teploty PTC -200 do 850 °C relé 3 A (š x v) 45 mm x 89.4 mm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2756522 Jumo 00564208 regulátor teploty PTC -200 do 850 °C relé 3 A (š x v) 45 mm x 89.4 mm

Popis

Konfigurovateľný bezpečnostný obmedzovač/monitor teploty podľa DIN EN 14597 s architektúrou 1oo2D a schválením SIL a PL je vybavený dvoma univerzálnymi analógovými vstupmi a dvomi reléovými výstupmi (alarm pred a limitnou hodnotou), ako aj univerzálnym analógovým výstupom. Spínacia schopnosť kontaktov relé je AC 250 V, 3 A, 50 Hz (odporová záťaž). Predalarm je možné nastaviť ako absolútnu hodnotu alebo ako vzdialenosť od hraničnej hodnoty. Predná strana zaujme brilantným LC displejom s podsvietením a displejom s jednoduchým textom. Pomocou bezpečnostného obmedzovača teploty (STB) a bezpečnostného monitora teploty (STW) je možné včas odhaliť a odvrátiť nebezpečenstvo, ktoré môže viesť k zraneniu osôb, poškodeniu životného prostredia alebo zničeniu výrobných systémov a výrobného tovaru. . Jeho prvoradou úlohou je spoľahlivo monitorovať tepelné procesy a v prípade poruchy uviesť systémy do bezpečného prevádzkového stavu. Nameranú hodnotu na analógovom vstupe je možné zaznamenať pomocou rôznych snímačov alebo štandardných signálov. Prekročenie limitnej hodnoty je signalizované vstavanými LED pre každý kanál a výstup alarmového relé prepne systém do prevádzkovo bezpečného stavu (alarmový rozsah). Vysoké požiadavky noriem DIN EN 61508 a DIN EN 13849 spĺňa koncepcia zariadenia, ktorej štruktúra 1oo2D zaisťuje spoľahlivú detekciu chýb a môže byť preto použitá aj v aplikáciách, ktoré podliehajú novej smernici o strojoch 2006/42/EG. Pri použití ako bezpečnostný monitor teploty STW (ochranný teplotný monitor) zariadenie pracuje s automatickým resetom (napr. pre systémy generujúce teplo). K tomu dôjde, keď teplota snímača klesne pod nastavenú hraničnú hodnotu o veľkosť spínacej diferencie (nastavenie: max. alarm). Automatický reset nastáva pri nastavení minimálneho alarmu potom, čo teplota snímača stúpne nad nastavenú hraničnú hodnotu o veľkosť spínacej diferencie. Pri použití ako bezpečnostný obmedzovač teploty STB (ochranný obmedzovač teploty pre systémy generujúce teplo) sa reset vykoná ručne alebo pomocou nástroja. Rozsah napájania je od AC/DC 20 až 30 V, 48 až 63 Hz.
