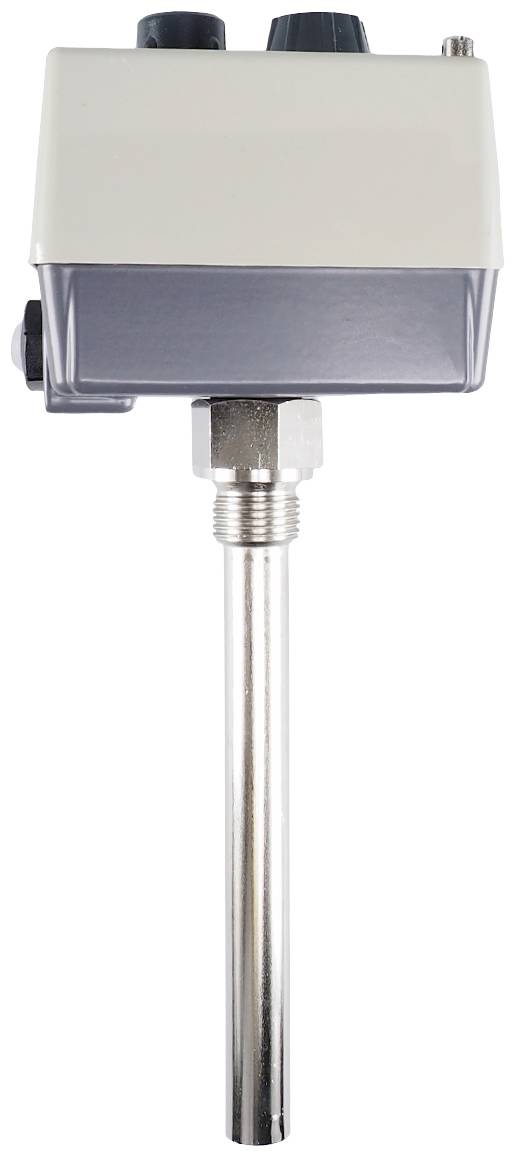

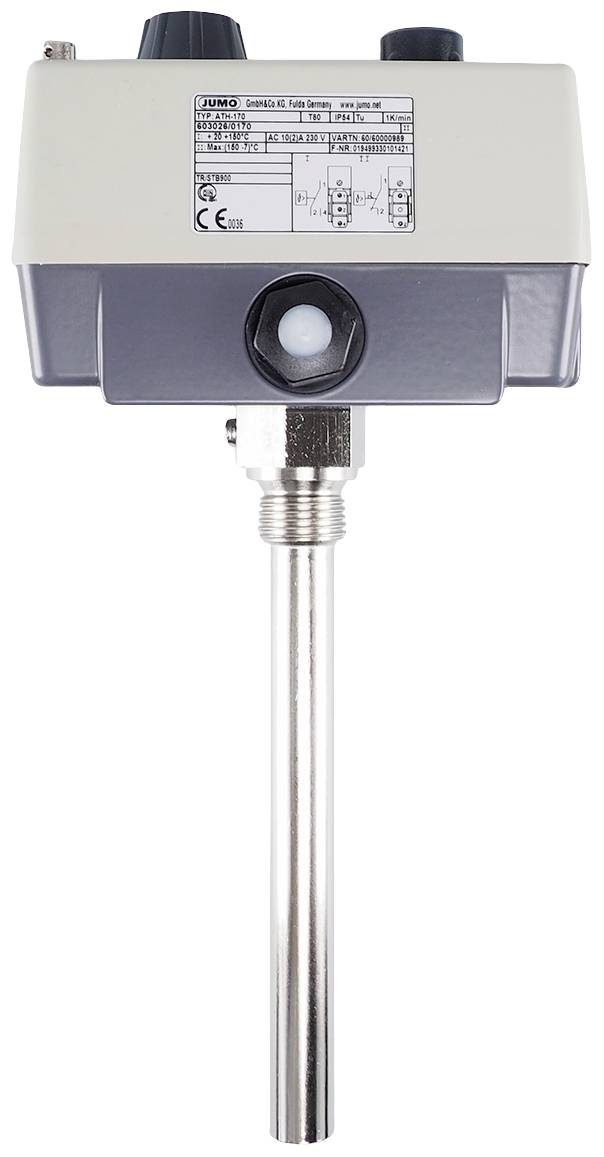

Jumo 60000989 2-bodový regulátor Dvojitý termostat ponorné čidlo -20 do 175 °C relé 10 A

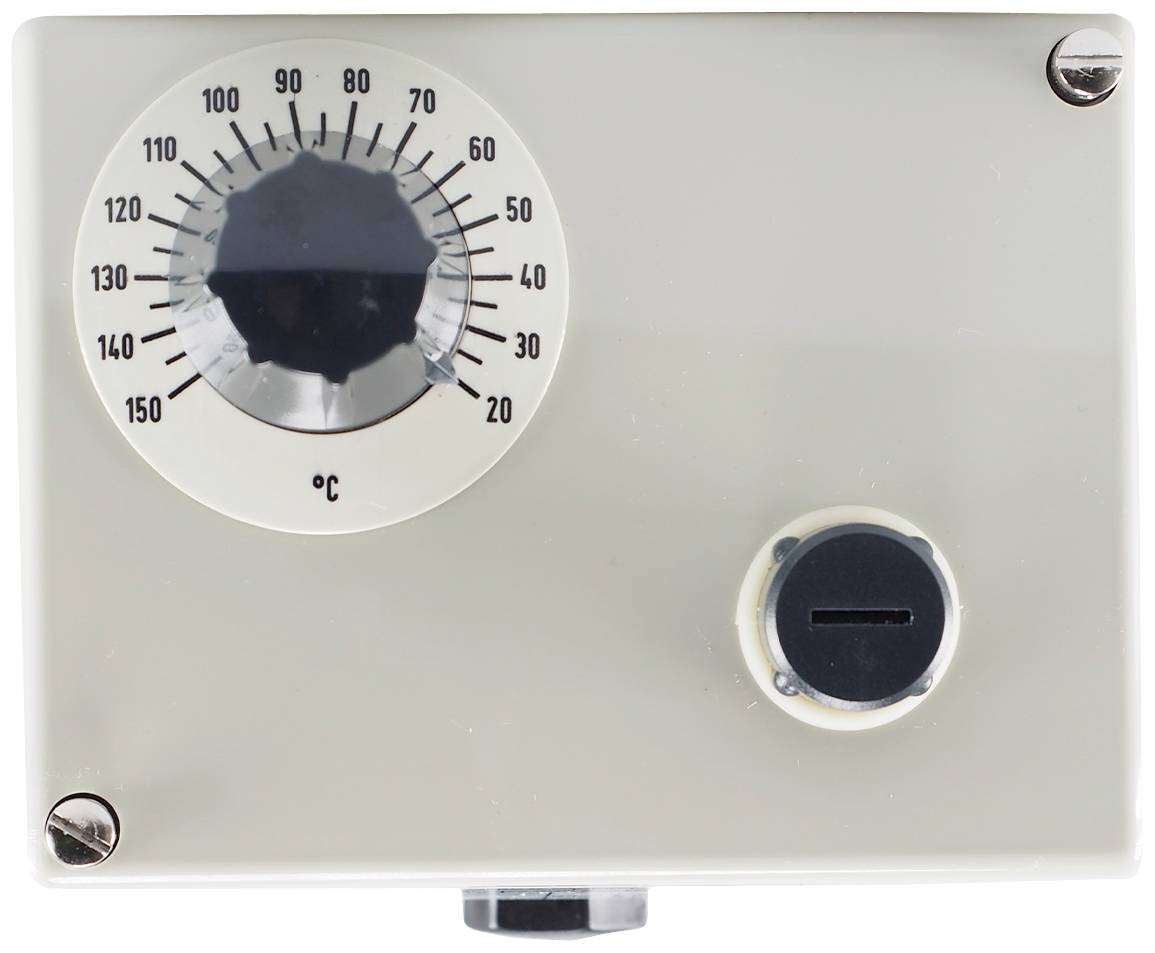

Mechanický dvojitý termostat na povrchovú montáž je vďaka svojmu nárazuvzdornému krytu s kvalitným plastovým krytom a spodnou časťou z hliníkového tlakového odliatku veľmi robustný a dá sa použiť aj v náročných podmienkach. Zariadenie sa skladá z regulátora teploty a bezpečnostného obmedzovača teploty (STL). Teplota regulátora teploty sa nastavuje pomocou nastavovača požadovanej hodnoty na stupnici. Požadovanú vypínaciu teplotu bezpečnostného obmedzovača teploty je možné nastaviť na stupnici po odstránení krytu krytu pomocou skrutkovača. &lt,br&gt,Regulátor teploty sa vyznačuje vysokou presnosťou spínacieho bodu +0/-1,5% v hornej tretine stupnice a má spínací rozdiel (hysterézu) cca 3 až 4% rozsahu stupnice. Po dosiahnutí vypínacieho bodu sa vypne a po poklese vypínacej teploty pod hodnotu spínacej diferencie sa automaticky vráti do pôvodného stavu. &lt,br&gt,Ak teplota na snímači teploty bezpečnostného obmedzovača teploty prekročí nastavenú hraničnú hodnotu, okruh sa otvorí a mikrospínač sa mechanicky zablokuje. Po poklese pod nebezpečnú teplotu o cca 10% rozsahu stupnice je možné mikrospínač bezpečnostného obmedzovača teploty ručne odblokovať. Vyznačuje sa vysokou presnosťou spínacieho bodu +0/-5% v hornej tretine stupnice. V prípade zničenia meracieho systému je elektrický obvod STB trvalo otvorený, odblokovanie potom už nie je možné. Spínací kontakt bezpečnostného obmedzovača teploty je potom v neutrálnej polohe. Pri ochladení snímača na teplotu pod cca -20 °C sa otvorí aj okruh STB, až pri zvýšení teploty nad cca -20 °C je možné STB opäť manuálne odblokovať pomocou resetovacieho tlačidla.&lt ,br&gt,A zásadný Výhodou je, že na meranie teploty nie je potrebná žiadna dodatočná pomocná energia. Elektrické pripojenie je realizované pomocou skrutkových svoriek priamo na vstavaných mikrospínačoch, ktoré môžu priamo spínať maximálny povolený spínací výkon AC 230 voltov / 10 A. &lt,br&gt,Použité meracie systémy pracujú na princípe expanzie kvapaliny a je možné ich bez problémov použiť až do maximálnej prípustnej teploty snímača 175 °C. Ponorná trubica z mosadze, poniklovaná, má priemer 15 mm. Upevňuje sa závitom G 1/2 tvaru A podľa DIN 3852/2. Maximálna povolená teplota okolia na kryte (stupeň krytia IP54) je 80 °C používaná pri konštrukcii pecí, v odovzdávacích staniciach diaľkového vykurovania a na monitorovanie teploty v laboratóriách a klimatických kabinetoch. Zariadenie je schválené podľa DIN EN 14597 a DGRL a má schválenie EAC.
