Jumo 60002161 2-bodový regulátor Viackanálový regulačný modul

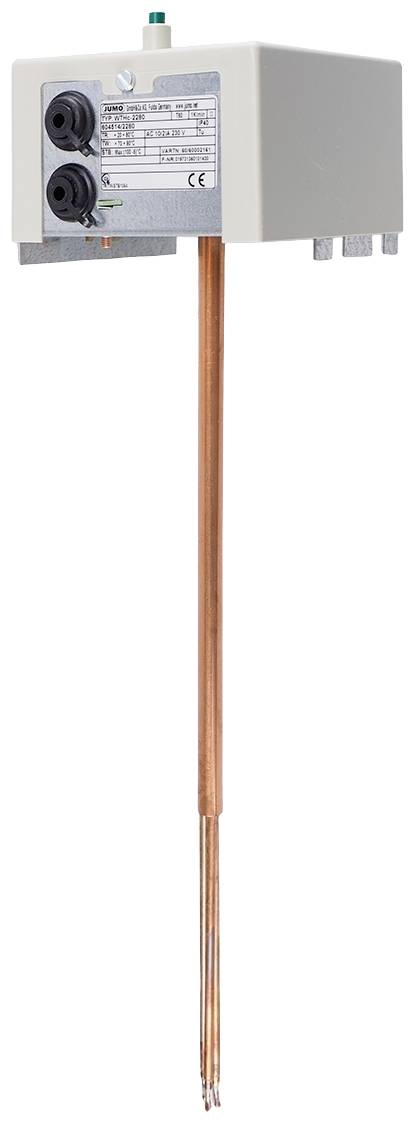

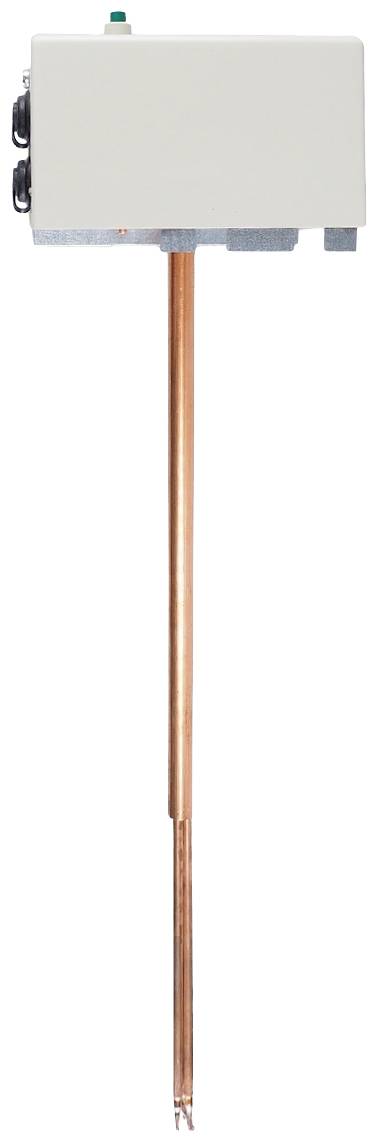

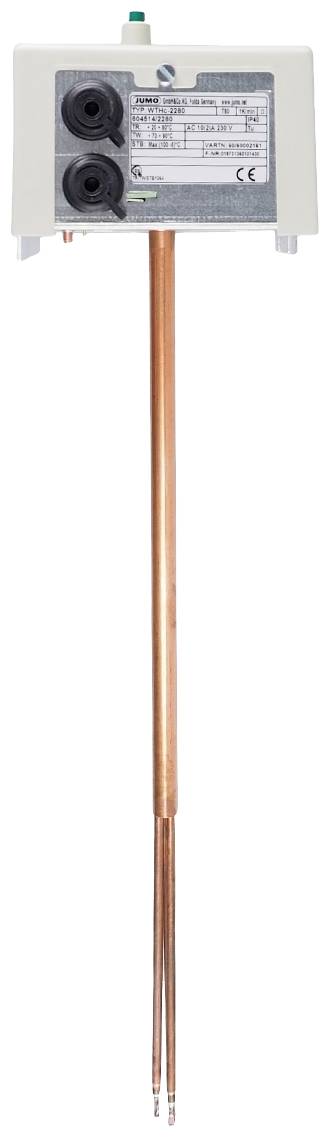

Teplovzdušný termostat je kombinácia zariadení pozostávajúca z troch samostatných zariadení v kryte s krytím IP40 s funkciami regulátora teploty, monitora teploty a pevne nastaveného bezpečnostného obmedzovača teploty. Spínacia hlava je upevnená dvoma skrutkami cez spodnú časť krytu. Pomocou skrutkovača je možné po odstránení krytu telesa na stupnici individuálne nastaviť požadovanú vypínaciu teplotu regulátora teploty a snímača teploty. Teplotné regulátory a teplotné monitory sa vyznačujú vysokou presnosťou spínacieho bodu +/-4 K v hornej tretine stupnice. Bezpečnostný obmedzovač teploty má presnosť spínacieho bodu +0/-5 K a je nastavený z výroby. Rozhodujúcou výhodou je, že na meranie teploty nie je potrebná žiadna dodatočná pomocná energia. Elektrické pripojenie sa vykonáva na svorkovnici namontovanej na doske plošných spojov. Zariadenie môže priamo spínať maximálny povolený spínací výkon AC 230 voltov / 10 A. Regulátor teploty má spínaciu diferenciu (hysterézu) cca 14 K, spínaciu diferenciu snímača teploty cca 6 K. Po dosiahnutí nastavenej hodnoty sa mikrospínače oboch zariadení prepnú a automaticky prepnú späť na pri poklese teploty pod vypínaciu hodnotu o hodnotu spínacej diferencie pôvodný stav. Po dosiahnutí nastavenej teploty bezpečnostný obmedzovač teploty otvorí spínaciu dráhu a zablokuje sa. Až po ochladení teploty o cca 10 K je možné spínač opäť manuálne odblokovať. Držiak termostatu je vyrobený z medi a má montážnu dĺžku cca 220mm a priemer cca 10mm. Tri senzory sú tiež medené, každý má priemer 4 mm a asi 2/3 vyčnievajú z prídržnej trubice. Tak je možné optimálne zaznamenávať teplotu vzduchu. Kryt krytu je vyrobený z polykarbonátu, spodná časť krytu je vyrobená z lakovaného oceľového plechu. Teplovzdušné termostaty sú obzvlášť vhodné na použitie v teplovzdušných systémoch podľa DIN 4794, napríklad vo veľkých miestnostiach, halách alebo dielňach. Zariadenie je schválené podľa DIN EN 14597 a má schválenie EAC.
