Jumo 60002262 2-bodový regulátor regulátor teploty 575 °C (max.) relé 10 A

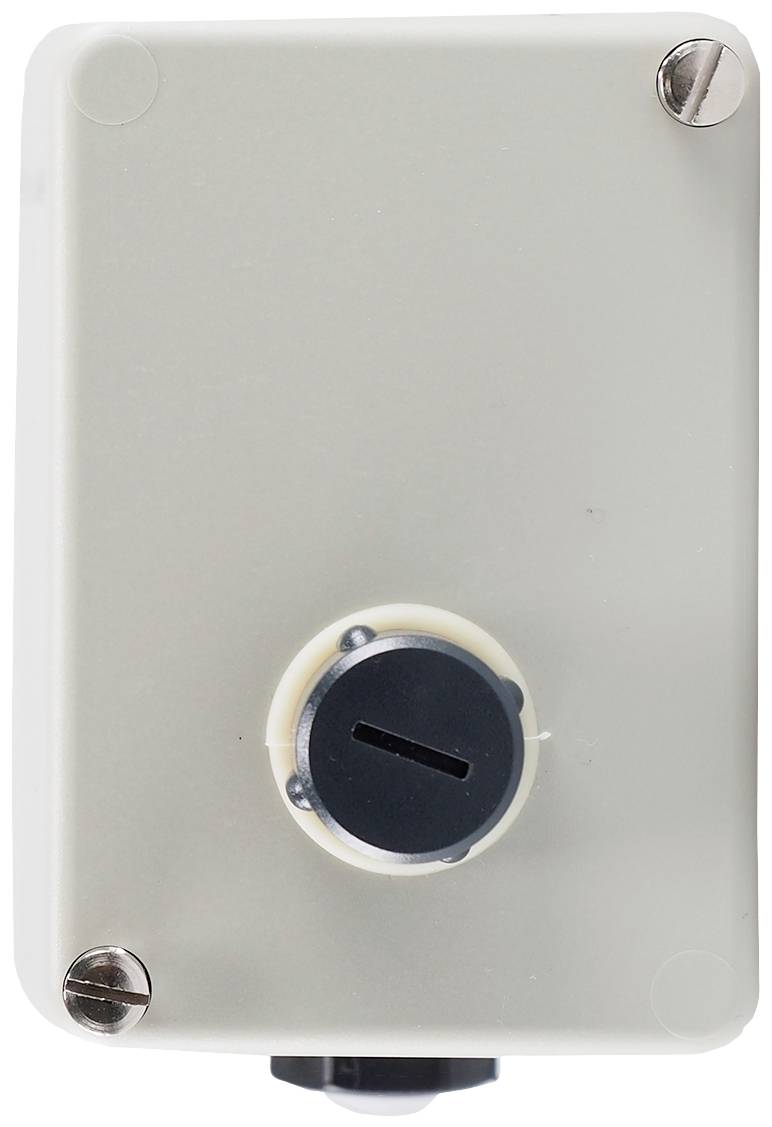

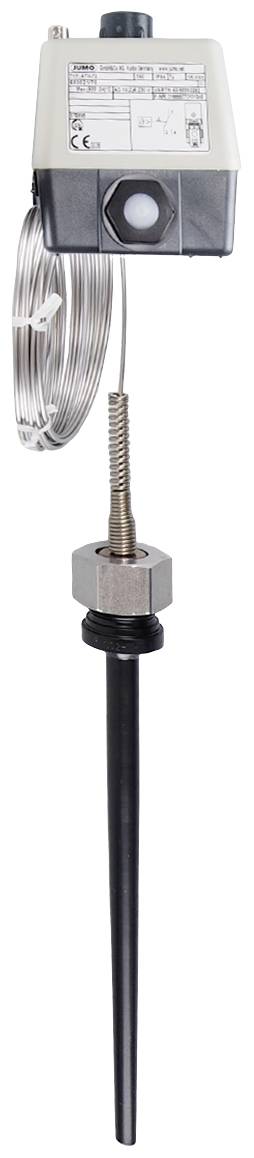

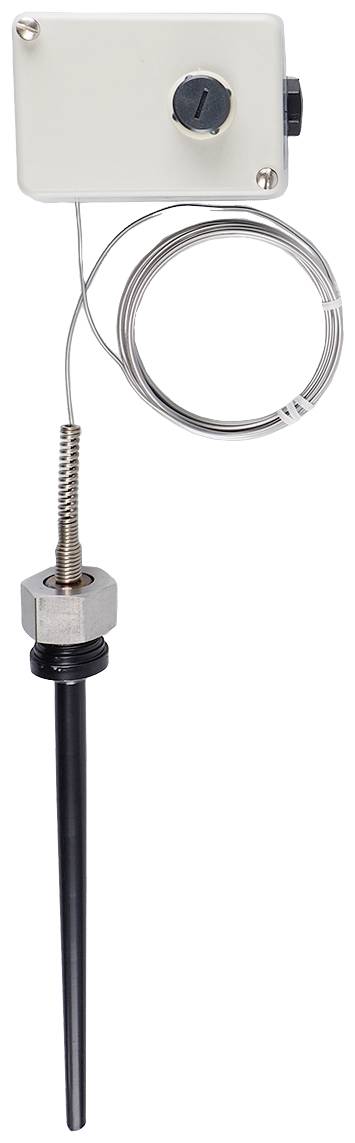

Jednopólový mechanický nástenný termostat je vďaka svojmu nárazuvzdornému puzdru z kvalitného plastu veľmi robustný a dá sa použiť aj v náročných podmienkach. Kryt je pripevnený dvoma skrutkami cez spodnú časť krytu. Vývod kapiláry je na boku. Použitý merací systém pracuje na princípe expanzie kvapaliny a je možné ho bez problémov použiť až do maximálnej prípustnej teploty snímača 575 °C. Diaľkové vedenie termostatu je vyrobené z nehrdzavejúcej ocele a možno ho flexibilne položiť s ohľadom na polomer ohybu 5 mm. Zariadenie má oceľovú ponornú trubicu s kužeľovým priemerom od 12 mm do 8 mm. Objímka je upevnená navareným golierom s priemerom 30 mm. Objímka je pripevnená ku kapiláre pomocou prevlečnej matice so závitom G 3/4 palca a má montážnu dĺžku 200 mm. Maximálna povolená teplota okolia na kryte (stupeň krytia IP54) je 80 °C. Pomocou skrutkovača je možné po odstránení krytu krytu jednoducho nastaviť požadovanú teplotu vypnutia na stupnici na vnútornej strane. Ak teplota na snímači teploty prekročí nastavenú hraničnú hodnotu, okruh (svorka 2) sa otvorí a prídavný signálny kontakt (svorka 4) sa automaticky uzavrie. Mikrospínač je mechanicky zablokovaný. Po poklese pod nebezpečnú teplotu o cca 15% rozsahu stupnice je možné mikrospínač manuálne odblokovať. Bezpečnostný obmedzovač teploty sa vyznačuje vysokou presnosťou spínacieho bodu +0/-5% v hornej tretine stupnice. Ak sa merací systém zničí, okruh sa natrvalo otvorí a odblokovanie už nie je možné. Spínací kontakt je potom v neutrálnej polohe, takže nie sú spínané žiadne kontakty. Pri ochladení snímača na teplotu pod cca -20 °C sa otvorí aj okruh, až pri zvýšení teploty nad cca -20 °C je možné STB opäť manuálne odblokovať tlačidlom reštart. Rozhodujúcou výhodou je, že na meranie teploty nie je potrebná žiadna dodatočná pomocná energia. Elektrické pripojenie sa vykonáva pomocou skrutkových svoriek priamo na vstavanom mikrospínači, ktorý dokáže priamo spínať maximálny povolený spínací výkon AC 230 voltov / 10 A. Bezpečnostný obmedzovač teploty je veľmi flexibilne použiteľný a používa sa vo vykurovacej, klimatizačnej a ventilačnej technike, ako aj v plastikárskom priemysle, aparatúre a strojárstve, ako aj pri konštrukcii pecí, v odovzdávacích staniciach diaľkového vykurovania a na monitorovanie teploty v laboratóriách. a klimatické skrine. Zariadenie je schválené podľa DIN EN 14597 a DGRL a má schválenie EAC.

Tento text bol preložený strojovo.
