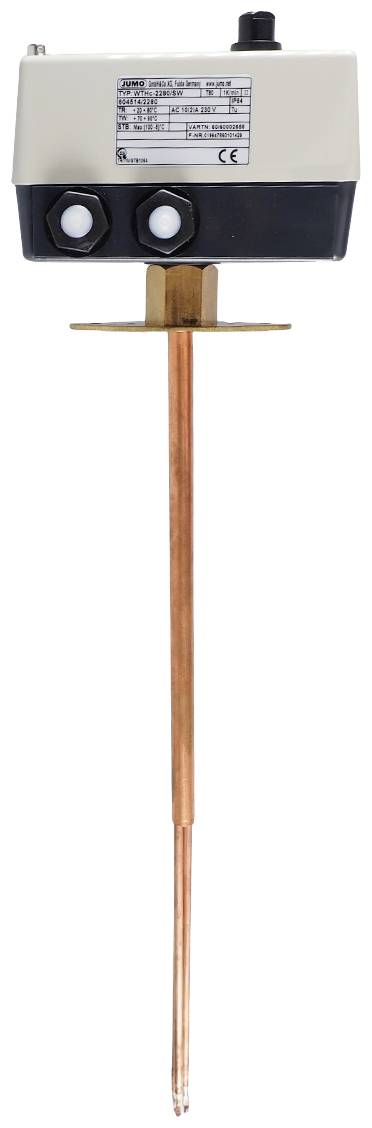

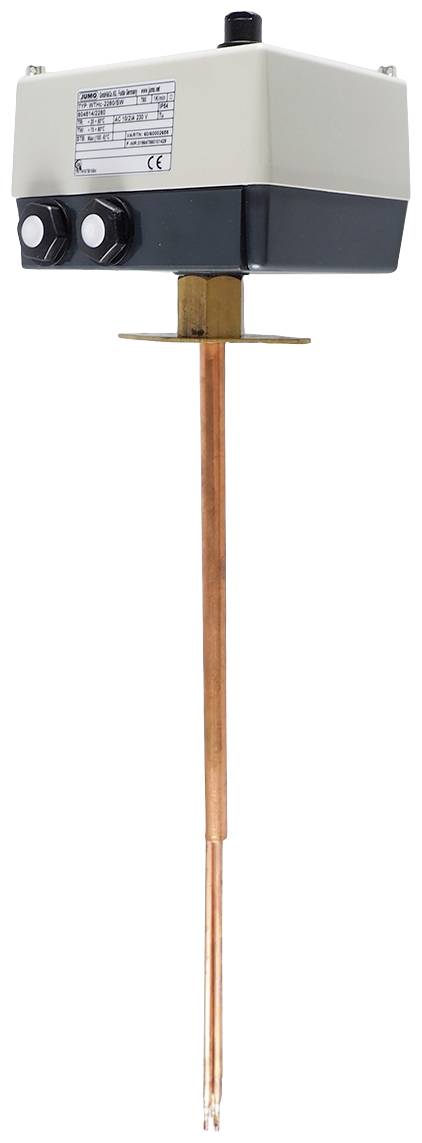

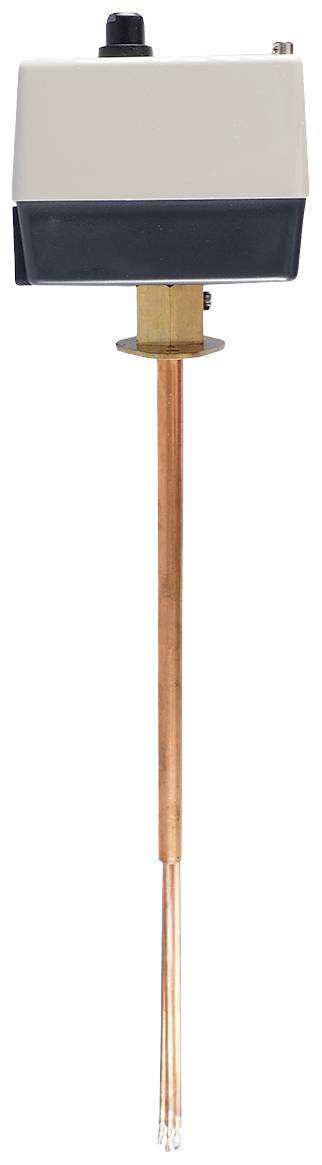

Jumo 60002658 Termostat teplého vzduchu relé 10 A

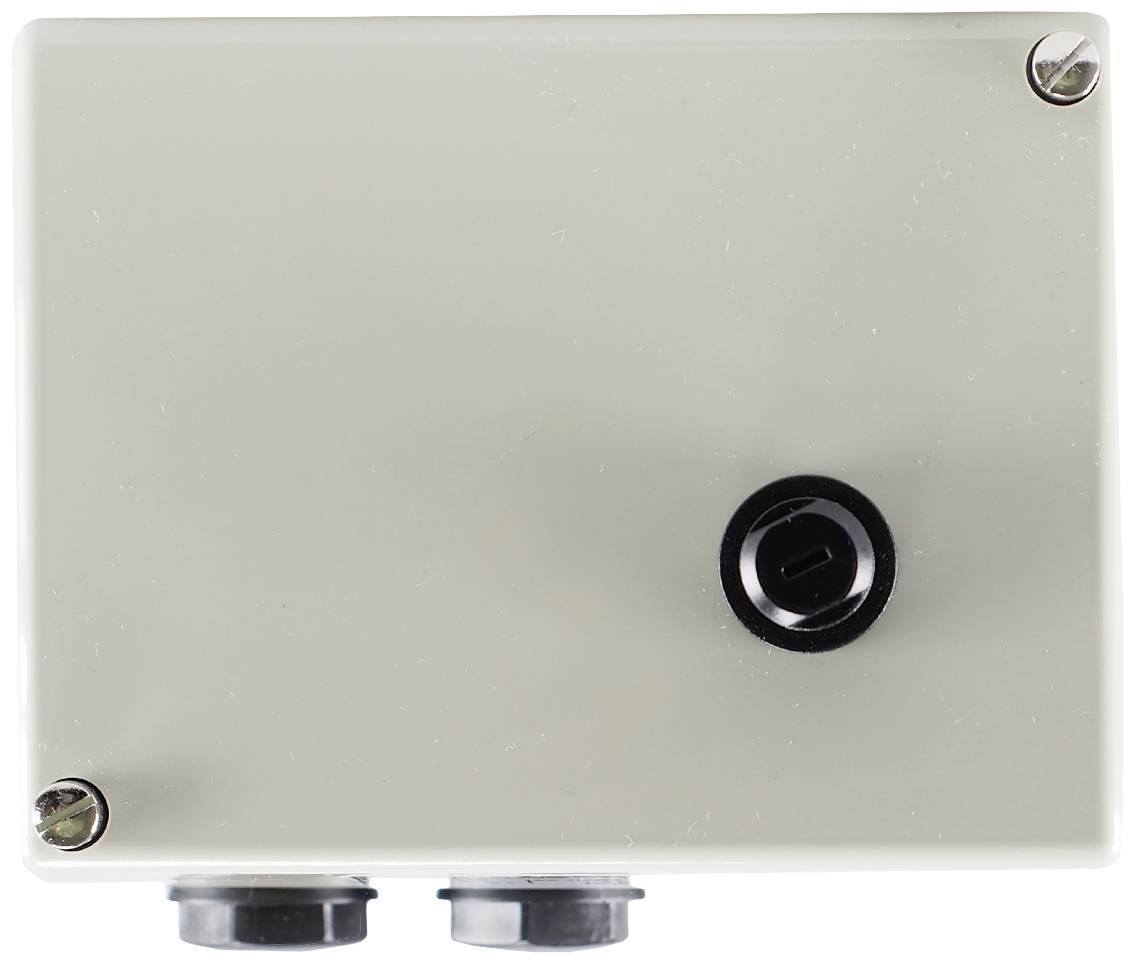

Teplovzdušný termostat je kombinácia zariadení pozostávajúca z troch samostatných zariadení v kryte s krytím IP54 s funkciami regulátora teploty, monitora teploty a pevne nastaveného bezpečnostného obmedzovača teploty. Spínacia hlava je upevnená dvoma skrutkami na prírube prídržnej rúrky. Pomocou skrutkovača je možné po odstránení krytu telesa na stupnici individuálne nastaviť požadovanú vypínaciu teplotu regulátora teploty a snímača teploty. Teplotné regulátory a teplotné monitory sa vyznačujú vysokou presnosťou spínacieho bodu +/-4 K v hornej tretine stupnice. Bezpečnostný obmedzovač teploty má presnosť spínacieho bodu +0/-5 K a je nastavený z výroby. Rozhodujúcou výhodou je, že na meranie teploty nie je potrebná žiadna dodatočná pomocná energia. Elektrické pripojenie sa vykonáva na svorkovnici namontovanej na doske plošných spojov. Zariadenie môže priamo spínať maximálny povolený spínací výkon AC 230 voltov / 10 A. Regulátor teploty má spínaciu diferenciu (hysterézu) cca 14 K, spínaciu diferenciu snímača teploty cca 6 K. Po dosiahnutí nastavenej hodnoty sa mikrospínače oboch zariadení prepnú a automaticky prepnú späť na pri poklese teploty pod vypínaciu hodnotu o hodnotu spínacej diferencie pôvodný stav. Po dosiahnutí nastavenej teploty bezpečnostný obmedzovač teploty otvorí spínaciu dráhu a zablokuje sa. Až po ochladení teploty o cca 10 K je možné spínač opäť manuálne odblokovať. Držiak termostatu je vyrobený z medi a má montážnu dĺžku cca 200mm a priemer cca 10mm. Tri snímače sú tiež medené, každý má priemer 4 mm a asi 2/3 vyčnievajú z prídržnej trubice. Tak je možné optimálne zaznamenávať teplotu vzduchu. Kryt krytu je vyrobený z polykarbonátu, spodná časť krytu je vyrobená z tlakovo liateho hliníka. Teplovzdušné termostaty sú obzvlášť vhodné na použitie v teplovzdušných systémoch podľa DIN 4794, napríklad vo veľkých miestnostiach, halách alebo dielňach. Zariadenie je schválené podľa DIN EN 14597 a má schválenie EAC.

Tento text bol preložený strojovo.
