Jumo 60003196 2-bodový regulátor Dvojitý termostat -20 do 149 °C relé 16 A

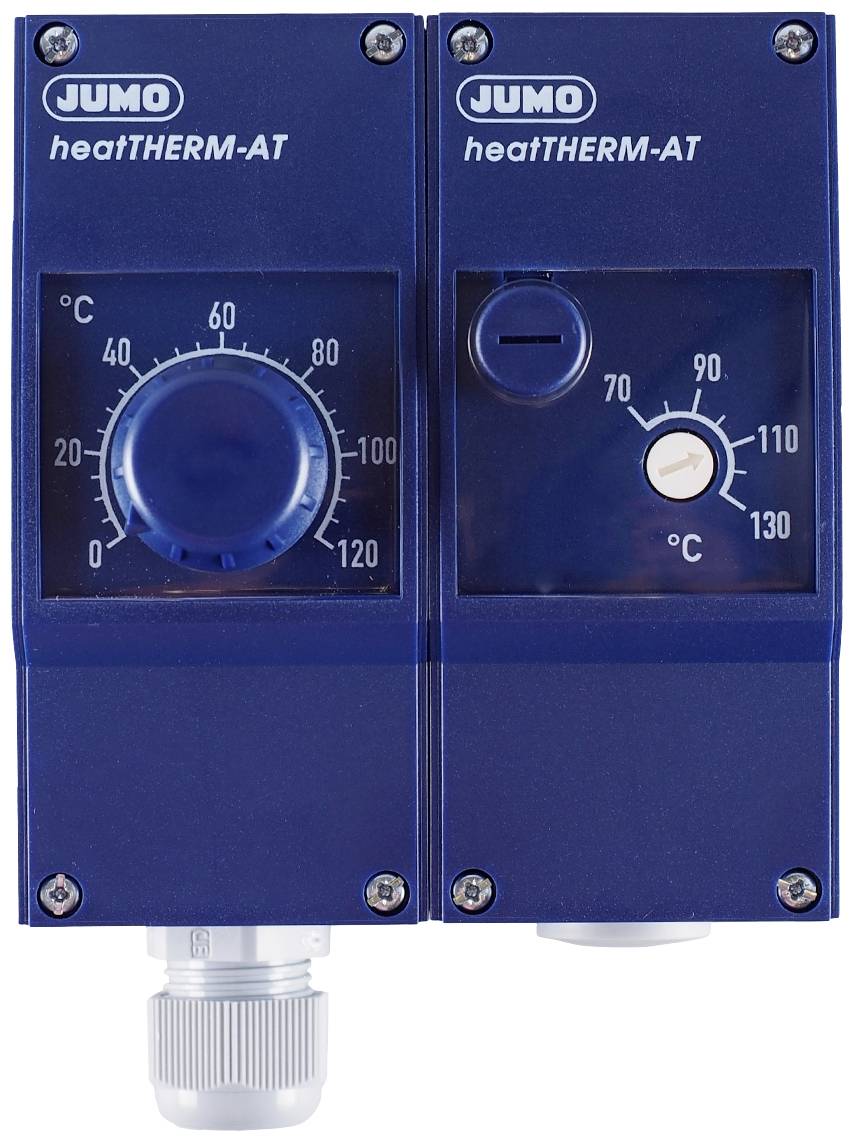

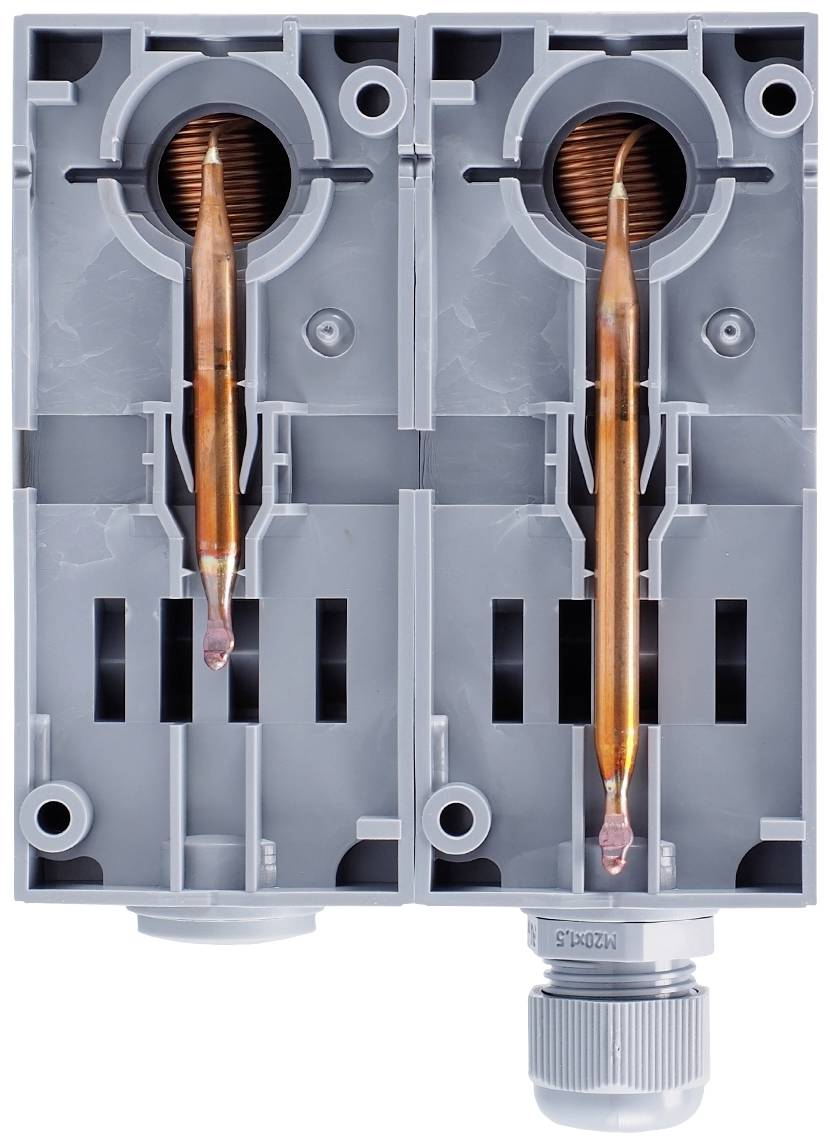

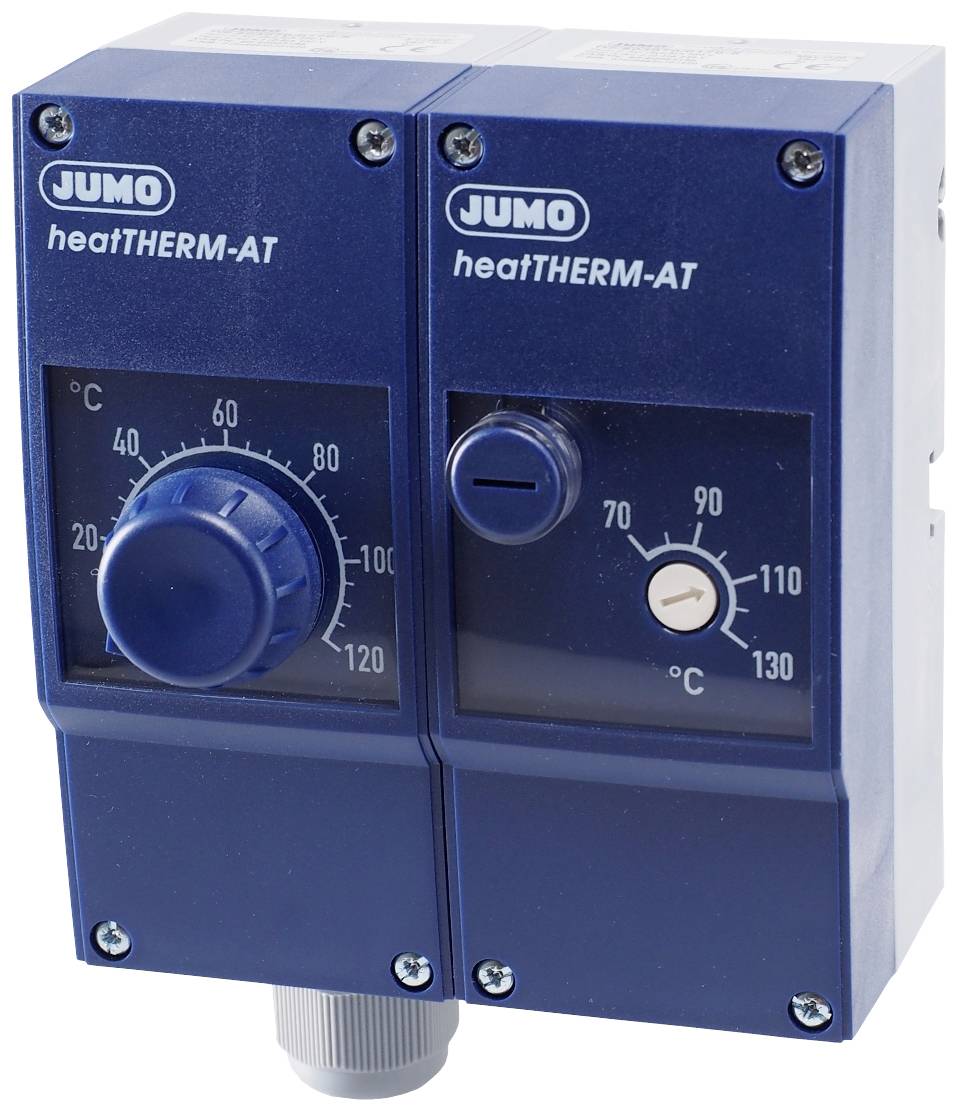

Mechanický dvojitý termostat na osadenie je vďaka svojmu nárazuvzdornému puzdru z kvalitného plastu veľmi robustný a dá sa použiť aj v náročných podmienkach. Použité meracie systémy pracujú na princípe expanzie kvapaliny a je možné ich bez problémov použiť až do maximálnej prípustnej teploty snímača 135 °C na regulátore teploty a 149 °C na bezpečnostnom obmedzovači teploty. Hladké okrúhle senzory vyrobené z medi majú priemer 6 mm. Dĺžka snímača regulátora teploty je cca 87 mm, dĺžka snímača bezpečnostného obmedzovača teploty je cca 66 mm. Diaľkové vedenia sú tiež vyrobené z medi a pri dodaní sú zrolované vo vnútri krytu. Pri zohľadnení polomeru ohybu 5 mm je možné káble vyviesť z puzdra a podľa potreby flexibilne uložiť. Maximálna povolená teplota okolia na kryte (stupeň krytia IP54) je 80 °C. Kryt je pripevnený priamo k spodnej časti krytu ako nástenná montáž. Pomocou nastavovača požadovanej hodnoty možno jednoducho nastaviť požadovanú vypínaciu teplotu regulátora teploty na stupnici. Teplotu bezpečnostného obmedzovača teploty je možné nastaviť na stupnici pomocou skrutkovača po odstránení krytu krytu. Nastavená teplota je vždy viditeľná cez okienko na kryte krytu. Regulátor teploty sa vyznačuje vysokou presnosťou bodu spínania +/-3% v hornej tretine stupnice, bezpečnostný obmedzovač teploty má presnosť bodu spínania +0/-5 K v hornej polovici stupnice. Zabudovaná teplotná kompenzácia znižuje vplyvy okolitej teploty na spínaciu hlavu na minimum. Rozhodujúcou výhodou je, že na meranie teploty nie je potrebná žiadna dodatočná pomocná energia. Elektrické pripojenie je realizované pomocou svoriek PushIn©, čo výrazne skracuje čas inštalácie v porovnaní s bežnými skrutkovými spojmi. Maximálny povolený spínací výkon je AC 230 voltov / 16 A. Regulátor teploty má spínaciu diferenciu (hysterézu) cca 3 K a automaticky sa vráti do pôvodného stavu, keď vypínacia teplota klesne pod túto hodnotu. Spínací kontakt bezpečnostného obmedzovača teploty (svorka 2) sa po dosiahnutí nastavenej teploty otvorí a súčasne sa zopne signálny kontakt (svorka 4). Spínací kontakt sa zablokuje automaticky a je možné ho opäť manuálne odblokovať až po ochladení teploty na snímači o cca 10 K. Keď teplota na snímači klesne pod -20 °C, obvod medzi svorkami 1 a 2 sa tiež otvorí, ale pri zvýšení teploty sa opäť automaticky uzavrie. Ak sa merací systém zničí, okruh sa natrvalo otvorí a odblokovanie už nie je možné. Spínací kontakt je potom v neutrálnej polohe. Termostat je veľmi flexibilne použiteľný a nachádza uplatnenie v automatizácii budov ako aj vo vykurovacej, klimatizačnej a ventilačnej technike. Ďalšími oblasťami použitia sú plastikársky priemysel, aparatúra a strojárstvo, ako aj konštrukcia pecí a monitorovanie teploty v laboratórnych a klimatických skriniach. Zariadenie je schválené podľa DIN EN 14597 a DGRL a má schválenie EAC.
