Kendrion D 24-BOR-F-DS9420-24V DC 100 ED otočný magnet, 24 V/DC, 3.8 W

EAN:
Označenie výrobcu:
Objednávacie číslo:

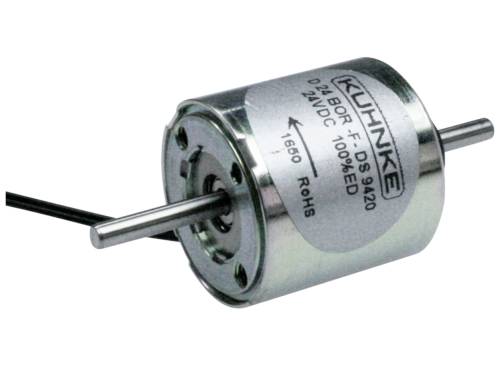

Elektromagnet Kuhnke, valcový magnet s oceľovou hriadeľou, potlačený technickými špecifikáciami, vhodný pre priemyselné použitie.
Strieborný valcovitý elektromotor s čiernymi káblami a kovovými osami na oboch stranách.
Technický výkres elektronickej súčiastky s rozmermi: šírka 25 mm, výška 18 mm, hĺbka strán 15 mm, montážny otvor M3.
1/3
Kategória výrobku
otočný magnet
Pripojenie
Kábel
Menovité napätie
24 V/DC
Výkon
3.8 W
Typ
D 24-BOR-F-DS9420-24V DC 100 ED
Datasheety: (PDF)
Doručenie: Ut 24. 11.
Počet
Celkom (255,00 € / kus)
255,00 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Nahlásiť právny incident

Hlavné benefity

Rotačný magnet, D 24-BOR-F-DS9420-24VDC 100% ED

Dodatočné informácie:

Technické parametre

  • Pripojenie: lankový drôt
  • Počiatočný krútiaci moment: 0,18 Ncm
  • Uhol natočenia: 45°
  • Pracovný cyklus: 100%
  • Výkon: 3.8 W
  • Konečný krútiaci moment: 0,44 Ncm
  • Menovité napätie (DC): 24V
  • Spätná pružina: Áno
  • Časová konštanta: 6 ms
Kategória výrobku

otočný magnet

Typ

D 24-BOR-F-DS9420-24V DC 100 ED

Tvar puzdra

valcový

Pripojenie

Kábel

Dĺžka kábla

200 mm

Menovité napätie

24 V/DC

3.8 W

Max. pracovná teplota

+130 °C

Hmotnosť

0.08135 kg

Doba zapnutia

100 %

Spĺňa RoHS

áno

Na stiahnutie

Datasheet

Datasheet 3168401 Kendrion D 24-BOR-F-DS9420-24V DC 100 ED otočný magnet, 24 V/DC, 3.8 W

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3168401 Kendrion D 24-BOR-F-DS9420-24V DC 100 ED otočný magnet, 24 V/DC, 3.8 W

Popis

Rotačné magnety typu Kuhnke D 2. Štandardná verzia, s koncom hriadeľa na oboch stranách, mäkko nastaviteľnou vratnou pružinou na konci hriadeľa otáčajúceho sa v smere hodinových ručičiek; Prevedenie: valcové, uhol natočenia: 45° alebo 95°, menovité napätie: 24 VDC, menovitý prúd: 160 mA, menovitý odpor: 151 Ohm, prípustný relatívny pracovný cyklus (ED): 100 %, prípojky: 200 mm dlhé pramene s voľnou koncov, časová konštanta: cca 2,0 až 6,0 ms, skúšobné napätie: 1500 Veff., trieda izolácie: B, hraničná teplota: +130 °C, hmotnosť: cca 75 g. Technické vlastnosti (typ, uhol natočenia (Dw), počiatočný krútiaci moment (Ad), konečný krútiaci moment (Ed)): D 24-BOR-F-DS9420-24VDC, Dw 45°, Ad 0,18, Ed 0,44 Ncm

Tento text bol preložený strojovo.
