Kendrion D 39-BOR-F-DS9420-24V DC 100 ED otočný magnet, 24 V/DC, 6 W

EAN:
Označenie výrobcu:
Objednávacie číslo:

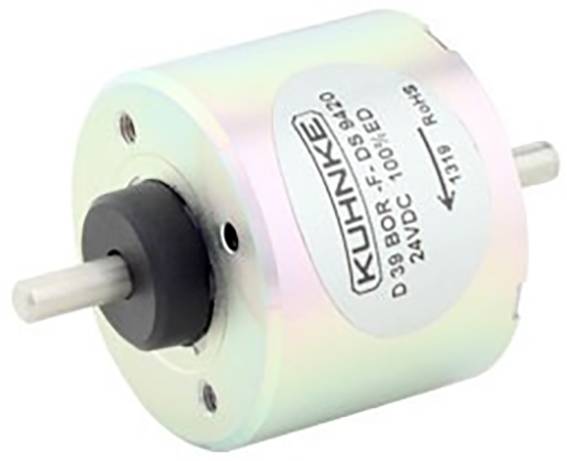

Malý elektromotor s nápisom 'KUHNKE D 39BOR F-DS 8430 24VDC 100%ED'.
Technický výkres elektrického konektora s rozmermi v milimetroch. Vľavo bočný pohľad, vpravo čelný pohľad; zobrazuje otvory a závity.
1/2
Kategória výrobku
otočný magnet
Pripojenie
Kábel
Menovité napätie
24 V/DC
Výkon
6 W
Typ
D 39-BOR-F-DS9420-24V DC 100 ED
Datasheety: (PDF)
Doručenie: Ut 24. 11.
Počet
Celkom (285,00 € / kus)
285,00 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Nahlásiť právny incident

Hlavné benefity

Rotačný magnet, D 39-BOR-F-DS9420-24VDC 100% ED

Dodatočné informácie:

Technické parametre

  • Pripojenie: lankový drôt
  • Počiatočný krútiaci moment: 0,18 Ncm
  • Uhol natočenia: 95°
  • Pracovný cyklus: 100%
  • Výkon: 6 W
  • Konečný krútiaci moment: 1,2 Ncm
  • Menovité napätie (DC): 24V
  • Spätná pružina: Áno
  • Časová konštanta: 12 ms
Kategória výrobku

otočný magnet

Typ

D 39-BOR-F-DS9420-24V DC 100 ED

Tvar puzdra

valcový

Pripojenie

Kábel

Dĺžka kábla

200 mm

Menovité napätie

24 V/DC

6 W

Hraničná teplota

+130 °C

Max. pracovná teplota

+130 °C

Hmotnosť

0.16581 kg

Doba zapnutia

100 %

Spĺňa RoHS

áno

Na stiahnutie

Datasheet

Datasheet 3168426 Kendrion D 39-BOR-F-DS9420-24V DC 100 ED otočný magnet, 24 V/DC, 6 W

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3168426 Kendrion D 39-BOR-F-DS9420-24V DC 100 ED otočný magnet, 24 V/DC, 6 W

Popis

Rotačné magnety typu Kuhnke D 3. Štandardná verzia, s koncom hriadeľa na oboch stranách, mäkko nastaviteľnou vratnou pružinou na konci hriadeľa otáčajúceho sa v smere hodinových ručičiek; Prevedenie: valcové, uhol natočenia: 45° alebo 95°, menovité napätie: 24 VDC, menovitý prúd: 250 mA, menovitý odpor: 97,2 ohmov, prípustný relatívny pracovný cyklus (ED): 100 %, prípojky: 200 mm dlhé pramene s voľnou koncov, časová konštanta: cca 2,5 až 12 ms, skúšobné napätie: 2500 Veff., trieda izolácie: B, hraničná teplota: +130 °C, hmotnosť: cca 150 g. Technické vlastnosti (typ, uhol natočenia (Dw), počiatočný krútiaci moment (Ad), konečný krútiaci moment (Ed)): D 39-BOR-F-DS9420-24VDC, Dw 95°, Ad 0,18, Ed 1,20 Ncm

Tento text bol preložený strojovo.
