Kendrion H3406-F-24V DC 100 ED zdvihací magnet, 6 N, 8 W

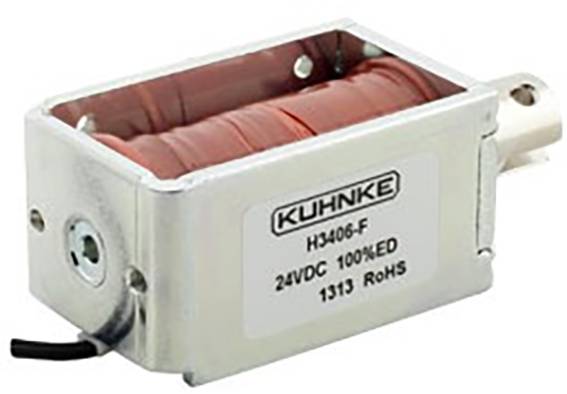

'Obrázok elektromagnetu Kuhnke H3406-F, 24VDC a 100N. Kovový rám je viditeľný, pričom červená cievka sa nachádza vnútri krytu.'
Technický výkres elektromechanického zariadenia s rozmermi, veľkosťami skrutiek a popiskami pre polohu kotvy a smer zdvihu.
1/2
Kategória výrobku
zdvihací magnet
Pripojenie
Kábel
Menovité napätie
24 V/DC
Menovitý zdvih
10 mm
Výkon
8 W
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: St 28. 10.
18 Ks
Počet
Celkom (124,99 € / kus)
124,99 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

Zdvíhací magnet, H 3406-F-24VDC 100% ED

Dodatočné informácie:

Technické parametre

  • Pripojenie: lankové drôty
  • Počiatočná sila: 0,6 N
  • Prevedenie: tlačenie alebo ťahanie
  • Pracovný cyklus: 100% ED
  • Zdvih: 10 mm
  • Výkon: 8 W
  • Konečná sila: 6 N
  • Menovité napätie (DC): 24V
  • Spätná pružina: Nie
Kategória výrobku

zdvihací magnet

Typ

H3406-F-24V DC 100 ED

Pripojenie

Kábel

Menovité napätie

24 V/DC

Menovitý zdvih

10 mm

8 W

Počiatočná sila

0.6 N

Konečná sila

6 N

Hmotnosť

0.1843 kg

Spĺňa RoHS

áno

Prevedenie

tlačenie alebo ťahanie

Na stiahnutie

Datasheet

Datasheet 3168636 Kendrion H3406-F-24V DC 100 ED zdvihací magnet, 6 N, 8 W

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3168636 Kendrion H3406-F-24V DC 100 ED zdvihací magnet, 6 N, 8 W

Popis

Zdvíhacie magnety typu Kuhnke H 34. Prevedenie: otvorené prevedenie s uzavretým strmeňom a kužeľovou kotvou, ložisko kotvy v plastovom tele cievky pre dlhú životnosť, typ H 3406: ťahový magnet, typ H 3446: rázový magnet, menovitý zdvih: 10 mm, menovité napätie: 24 VDC, menovitý výkon: 8,0 W, počiatočná sila: 0, 6 N, konečná sila: 6,0 N, prípustné relatívne zaťaženie (ED): 100 %, prípojky: 100 mm dlhé pramene s voľnými koncami, trieda izolácie: B, medzná teplota: + 130 °C, skúšobné napätie: 2500 Veff., hmotnosť magnetu: cca 140 g, hmotnosť kotvy: cca 32 g. Typ: H 3406-F-24VDC 100% ED, zdvíhací magnet

Tento text bol preložený strojovo.
