Name: Kendrion RM 20-R-F-24V DC 100 ED zdvihací magnet, 2.9 N, 3.9 W
Brand: Kendrion
SKU: 3168785
Availability: BackOrder

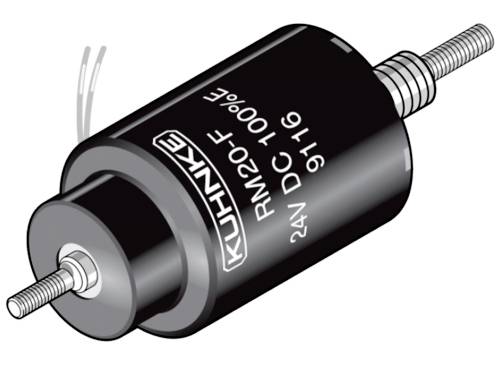

Valcovitá súčiastka s nápisom 'KUHNKE RM20-F 24V DC 100%' a pripojovacím káblom, pravdepodobne elektrický aktuátor.

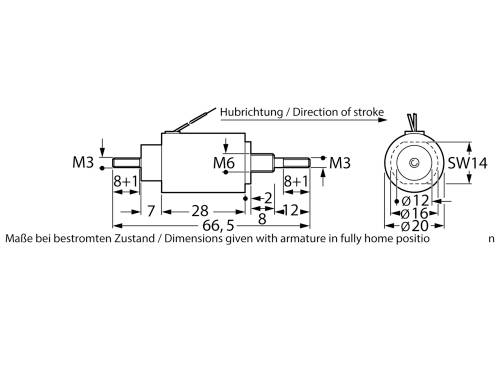

Rozmery elektromagnetu v úplne zasunutom stave. Rozmery v milimetroch. Smer zdvihu a poloha pripojenia sú znázornené.

1/2

Kategória výrobku

zdvihací magnet

Pripojenie

Kábel

Menovité napätie

24 V/DC

Menovitý zdvih

3 mm

Výkon

3.9 W

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 25. 11.

Počet

Celkom (299,00 € / kus)

299,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Vysokovýkonný solenoid, RM 20-RF-24VDC 100% ED

Dodatočné informácie:

Technické parametre

Pripojenie: lankové drôty
Počiatočná sila: 1,45 N
Prevedenie: tlačenie a ťahanie
Pracovný cyklus: 100% ED
Zdvih: 3 mm
Výkon: 3.9 W
Konečná sila: 2,9 N
Menovité napätie (DC): 24V
Spätná pružina: Áno

Kategória výrobku: zdvihací magnet

Typ: RM 20-R-F-24V DC 100 ED

Pripojenie: Kábel

Menovité napätie: 24 V/DC

Menovitý zdvih: 3 mm

: 3.9 W

Počiatočná sila: 1.45 N

Konečná sila: 2.9 N

Hmotnosť: 0.0615 kg

Spĺňa RoHS: áno

Prevedenie: tlačenie a ťahanie

Na stiahnutie

Datasheet

Datasheet 3168785 Kendrion RM 20-R-F-24V DC 100 ED zdvihací magnet, 2.9 N, 3.9 W

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3168785 Kendrion RM 20-R-F-24V DC 100 ED zdvihací magnet, 2.9 N, 3.9 W

Popis

Vysokovýkonné zdvíhacie magnety, typ Kuhnke RM 20. S a bez vratnej pružiny, jednočinné; Prevedenie: Kombinovaný magnet (ťažný a nárazový magnet), bezúdržbové ložisko kotvy (ložisko DU) pre najvyššie požiadavky. Menovitý zdvih: 3,0 mm, menovité napätie: 24 VDC, menovitý výkon: 3,9 W, počiatočná sila: 1,45 N, konečná sila: 2,9 N, prípustný relatívny pracovný cyklus (ED): 100 %, pripojenie: lanko dlhé 100 mm, Trieda izolácie : B, hraničná teplota: +130 °C, skúšobné napätie: 800 Veff., hmotnosť magnetu: cca 60 g, hmotnosť kotvy: cca 12 g. Verzia s vnútornou vratnou pružinou RM 20-RF-. Typ: RM 20-RF-24VDC 100% ED, zdvíhací magnet
