Name: Koncový spínač Phoenix Contact MACX MCR-SL-UI-REL-SP 2906170 1 ks
Brand: Phoenix Contact
SKU: 3579908
Availability: BackOrder

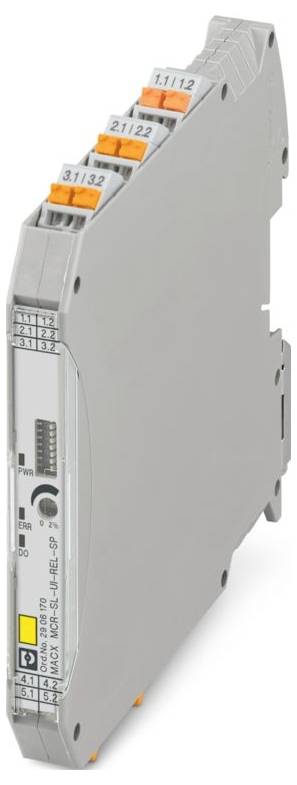

Štíhly, sivý elektronický modul s oranžovými konektormi a označenými kolíkmi, používaný na priemyselnú prenos signálov.

Ilustračný obrázok

Kategória výrobku

medzné spínač

Vstupný signál max. (Prúd)

21 mA

Vstupný signál max. (Napätie)

10.5 V

Typ

MACX MCR-SL-UI-REL-SP

Rozmer.

(d x š x v) 113.7 x 12.5 x 107.9 mm

Datasheety: (PDF)

Doručenie: Pi 20. 11.

Počet

Celkom (345,00 € / kus)

345,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Produktová rada: MACX Analog
Typ pripojenia: Zásuvné pripojenie
Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
Prierez vodiča AWG: 24 ... 14;24 ... 22 (dvojitá koncovka vodiča bez plastovej objímky); 20 ... 16 (dvojitá koncovka vodiča s plastovou objímkou)
Šírka: 12,5 mm
výška 107,9 mm
Hĺbka: 113,7 mm
Farba: sivá (RAL 7042)
Materiál puzdra: PA 6.6-FR
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP20
Teplota okolia (prevádzka): -20 °C ... 65 °C (ľubovoľná montážna poloha)
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Nadmorská výška: ≤ 2000 m
Normy/predpisy: GB/T 3836.1; GB/T 3836.3; GB/T 3836.8
Poznámka: Počas procesu interferencie sa môžu vyskytnúť mierne odchýlky.
Typ montáže: montáž na DIN lištu
Kategória prepätia: II
Stupeň znečistenia: 2
Prípustná vlhkosť (prevádzka): 5% ... 95 % (bez kondenzácie)
Dĺžka odizolovania: 10 mm
ATEX: ATEX
IECEx: IECEx
Označenie: c
UL, USA / Kanada: UL, USA / Kanada
Strata výkonu:< 0,9 W
Rozsah napájacieho napätia: 9,6 V DC ... 30 V DC
CE: CE
Certifikát: DNV 21.0089 X
Elektromagnetická kompatibilita: Súlad so smernicou EMC
Interferenčné žiarenie: Interferenčné žiarenie
Schválenie stavby lodí: Schválenie stavby lodí
INMETRO: INMETRO
Odolnosť: EN 61000-6-2
Indikátor stavu: zelená LED dióda (napájacie napätie); žltá LED dióda (spínaný výstup); červená LED dióda, blikajúca (chyba siete alebo senzora, ERR)
Galvanické oddelenie medzi vstupom a výstupom: áno
Dodávka: Dodávka
Typická spotreba prúdu: 38 mA (24 V DC)
Maximálna spotreba prúdu: 90 mA (10 V DC)
Izolácia: Bezpečné oddelenie
Konfigurácia kontaktov: 1 prepínací kontakt
Trieda horľavosti podľa UL 94 (kryt): V0 (kryt)
Údaje o stavbe lodí: Údaje o stavbe lodí
Teplota: B
Vlhkosť: B
Vibrácie: A
EMC: A
Krytie: Požadovaná ochrana podľa predpisov musí byť zabezpečená pri inštalácii na palube.
Menovité izolačné napätie: 375 V AC
Skúšobné napätie: 2,5 kV AC (50 Hz, 60 s)
Prierez flexibilného vodiča (2 vodiče s rovnakým prierezom): 0,25 mm² ... 0,34 mm² (dvojitá koncovka vodiča bez plastovej objímky); 0,5 mm² ... 1,5 mm² (dvojitá koncovka vodiča s plastovou objímkou)
Funkčnosť: Funkčnosť
Materiál kontaktov: AgSnO2, tvrdo pozlátený
CCC / Čína Ex: CCC / Čína Ex
Štandard Spojeného kráľovstva: Štandard Spojeného kráľovstva
Galvanické oddelenie: Galvanické oddelenie
Vstupný odpor prúdového vstupu:< 28 Ω
Maximálny teplotný koeficient: 0,01 %/K
Maximálna chyba prenosu: 0,1 %
Spotreba energie: ≤ 1,2 W
Vstupný signálový prúd: 0,2 mA ... 20 mA; 0,18 mA ... 21 mA (maximálny rozsah)
Hĺbka NS 35/7,5: 114,5 mm (zacvaknuté na montážnu lištu NS 35/7,5 podľa EN 60715)
Konfigurácia: DIP prepínače
Vstupné signálové napätie: 0,1 V ... 10 V; 0,1 V ... 10,5 V (maximálny dosah)
Spínanie: Relé: Spínanie: Relé
Maximálny spínaný prúd: ≤ 4 A AC (cos phi = 1); ≤ 1 A DC (odporová záťaž, 24 V DC, 50 mW); ≤ 0,2 A DC (odporová záťaž, 120 V DC)
Inštalácia v Ex prostredí (EPL): Gc; Div. 2
Signál: Napätie/Prúd: Signál: Napätie/Prúd
Úroveň integrity bezpečnosti (SIL, IEC 61508): Úroveň integrity bezpečnosti (SIL, IEC 61508)
Galvanické oddelenie vstupu/výstupu/napájania IEC/EN 61010-1: Galvanické oddelenie vstupu/výstupu/napájania IEC/EN 61010-1
Vstupný odpor napäťového vstupu:> 100 kΩ
Kroková odozva (0-99%): ≤ 22 ms
Testovacia zásuvka: Testovacia zásuvka
Maximálny priemer: 2 mm
Systematická schopnosť: Systematická schopnosť
Detekcia poruchy vedenia:< 0,1 mA (prerušenie vedenia);> 21,1 mA (skrat)
Prah spínania signálu prúdu "0": nastaviteľný pomocou DIP prepínačov (v krokoch po 1,25 %) a potenciometra (lineárne až do 2 % prahu spínania nastaveného DIP prepínačmi)
Spínacia hysterézia: vypnuté: cca 0,5 %, zapnuté: cca 1 %
Úroveň výkonu (ISO 13849): Úroveň výkonu (ISO 13849)
Presnosť bodu prepínania:< 0,1 %
Galvanické oddelenie výstupu/napájania IEC/EN 60079-7: Galvanické oddelenie výstupu/napájania IEC/EN 60079-7
Galvanické oddelenie vstupu/výstupu, napájanie IEC/EN 60079-7: Galvanické oddelenie vstupu/výstupu, napájanie IEC/EN 60079-7
Menovitý rozsah napájacieho napätia: 12 V DC ... 24 V jednosmerného prúdu -20 % ... +25 %
Maximálna celková chyba vstupného napätia: ± 10 mV
Maximálna celková chyba vstupného prúdu: ± 20 µA

Typ: MACX MCR-SL-UI-REL-SP

Kategória výrobku: medzné spínač

Vstupný signál max. (Prúd): 21 mA

Vstupný signál max. (Napätie): 10.5 V

Rozmer.: (d x š x v) 113.7 x 12.5 x 107.9 mm

Pripojenie: Push-in pripojenie pružinovou svorkou

Vstupný signál (napätie): 0.1 V ... 10 V;0.1 V ... 10.5 V (Maximalbereich)

Vstupný signál (prúd): 0.2 mA ... 20 mA;0.18 mA ... 21 mA (Maximalbereich)

Obsah: 1 ks

Konfigurácia: DIP spínač

Šírka: 12.5 mm

V: 107.9 mm

Dĺžka: 113.7 mm

Max. okolitá teplota: 65 °C

Min. okolitá teplota: -20 °C

Napájacie napätie U (B): 9.6 V DC ... 30 V DC

Flexibilné priemer (max.): 2.5 mm²

Pevný prierez (max.): 2.5 mm²

Prierez flexibilné (min.): 0.2 mm²

Prierez pevný (min.): 0.2 mm²

Hĺbka: 113.7 mm

: IP20

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3579908 Koncový spínač Phoenix Contact MACX MCR-SL-UI-REL-SP 2906170 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3579908 Koncový spínač Phoenix Contact MACX MCR-SL-UI-REL-SP 2906170 1 ks

Popis

Koncový spínač so vstupom pre aktívne signály prúdu a napätia a výstupom limitného relé (prepínanie). Nastaviteľné pomocou DIP prepínačov a potenciometra, galvanické 3-cestné oddelenie, do SIL2 (SC3), PLc Cat.1, push-in pripojenie.
