Name: Konektor ventilu, typ A, 2+PE, kábel snímača/akčného člena VA21-230.0-5/S370 8047806 Escha Množstvo: 1 ks
Brand: Escha
SKU: 3553496
Availability: BackOrder

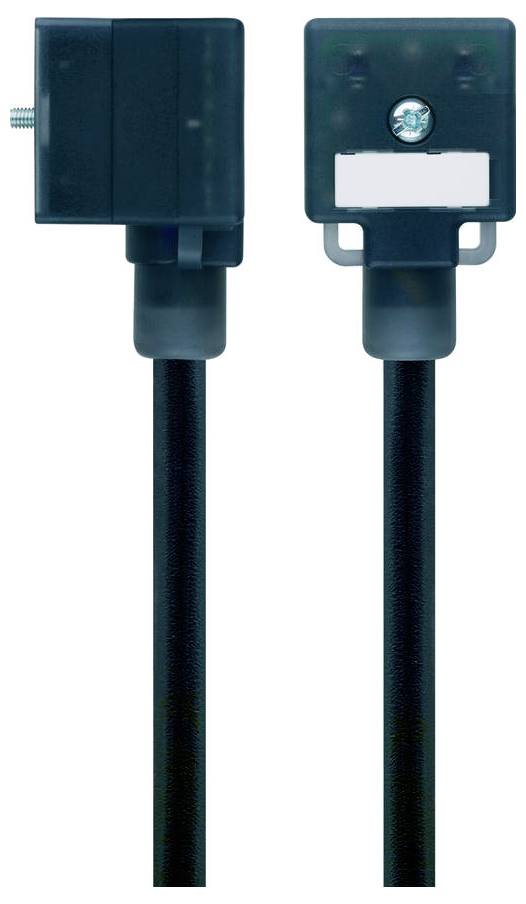

Tmavé zelené predlžovacie káble so štvorcovým konektorom a štítkami, zobrazené z bočného a čelného pohľadu. Vhodné pre elektrické pripojenia.

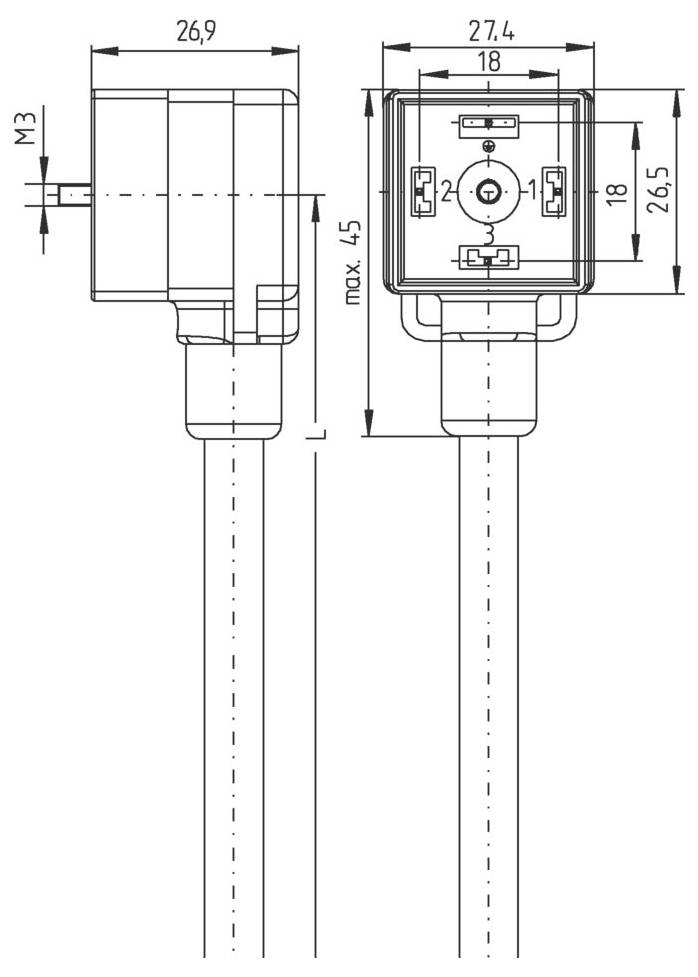

Technický výkres elektrického komponentu s rozmermi: šírka 26,9 mm, výška 27,4 mm a hĺbka 26,5 mm. Montážna skrutka M3.

1/2

Druh obalu

Piece

Kategória výrobku

ventilový konektor

Konštrukčné tvar

A - štandardné

Pripojenie

zásuvka

Krytie

IP65

IP67

IP68

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Čoskoro k dispozícii

Počet

Celkom (21,99 € / kus)

21,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Dizajn: A
Upevňovacia skrutka: Kov, CuZn, poniklovaný
Menovité napätie: 230 V AC/DC
Izolačný odpor: ≥108 Ω
Materiál tesnenia (puzdro): Plast, TPU
Materiál tela rukoväte: Plast, TPU, BK
Materiál kontaktov: Kov, CuZn, postriebrený
Materiál nosiča kontaktov: plast, PA, BK
Mechanická životnosť:> 100 párovacích cyklov
Normy: DIN EN 175301-803
Priradenie pinov: 1 BN, 2 BU, 3 nc, PE: GNYE
Počet pólov: 2+PE
Stupeň krytia (namontovaný): IP65, IP67, IP68
Ochranný obvod: Žiadny
Konektor: Zásuvka, uhlová, ventil A
Prúdová zaťažiteľnosť na pin (pri 40 °C): 10,0 A
Teplota okolia: -30°C...+90°C
Stupeň znečistenia: 3
Farby vodičov: BN, BU, GNYE
Prierez jadra: 3 x 0,75 mm²
Vonkajší priemer puzdra: 5,7 +/- 0,2 mm
Špeciálne vlastnosti: Spomaľovač horenia, bez halogénov, odolný voči hydrolýze, bez LABS, odolný voči olejom, odolný voči ozónu, recyklovateľný, v súlade s RoHS, odolný voči kyselinám a zásadám, vhodný pre ťažné reťaze, odolný voči iskrám pri zváraní, odolný voči morskej vode, bez silikónu, odolný voči krúteniu, odolný voči UV žiareniu
Polomer ohybu (pohyb): 10 x Ø rúry
Polomer ohybu (pevný): 5 x Ø rúry
Bez halogénov: Áno
Kvalita kábla: S370, PUR, UL
Konštrukcia lankového drôtu: 42 x 0,15 mm
Farba náteru: BK, podobná RAL9005
Materiál izolácie drôtu: PP
Materiál plášťa kábla: PUR
Menovité napätie kábla: ≤300 V
Spotreba ťažnej reťaze: 2 milióny cyklov
Teplotný rozsah (ťažná reťaz): -25 °C…+60 °C
Teplotný rozsah (pri pohybe): -30°C...+90°C
Teplotný rozsah (pevný): -40°C...+90°C
Torzia: +/-180°/m,< 1 milión cyklov

Druh obalu: Piece

Materiál vodiča: PUR

Kategória výrobku: ventilový konektor

Konštrukčné tvar: A - štandardné

Pripojenie: zásuvka

: IP65
IP67
IP68

Pólov: 2

Menovité napätie: 230 V DC/AC

Počet kontaktov: 2 + PE

Číslo výrobcu: 8047806

Obsah: 1 ks

Priemer: 5.7 mm

Dĺžka kábla: 5.0 m

Prierez vodiča: 0.75 mm²

Maximálny prierez: 0.75 mm²

Standard: DIN štandard

Prevedenie: zásuvka, zahnutá

Max. teplota: 90 °C

Min. teplota: -40 °C

Typ: VA21-230.0-5/S370

Vlastnosti: odolné voči olejom
bez silikónu
odolné voči morskej vode
odolné proti kyselinám a zásadám
odolné voči hydrolýze
odolné voči plameňom
odolné proti iskrám pri zváraní
odolné proti ozónu
odolné voči UV žiareniu
odolné voči torzii
použiteľné s vlečnými reťazami
bez halogénov
Zobraziť viac

Počet pólov: áno

Schválenie: UL

Menovitý prúd: 10.0 A

Na stiahnutie

Datasheet

Datasheet 3553496 Konektor ventilu, typ A, 2+PE, kábel snímača/akčného člena VA21-230.0-5/S370 8047806 Escha Množstvo: 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553496 Konektor ventilu, typ A, 2+PE, kábel snímača/akčného člena VA21-230.0-5/S370 8047806 Escha Množstvo: 1 ks

Popis

Flexibilný ovládací kábel bez silikónu a halogénov s vysokou mechanickou pevnosťou. Potrubie je odolné voči chemikáliám, hydrolýze a mikróbom. Kábel je možné použiť s minimálnym polomerom ohybu 10xd. Vďaka svojej odolnosti voči iskrám zo zvárania je kábel veľmi vhodný na flexibilné použitie v robotike, obrábacích strojoch a strojárstve. Káble spĺňajú požiadavky UL a CSA (UL10493/20549; cULus).

Tento text bol preložený strojovo.
