Kontaktná vložka RC-19P1N120000 Phoenix Contact Množstvo: 10 ks

Malý okrúhly konektor s 12 pozlátenými kolíkmi, číslovanými od 1 do 12, určený pre elektronické prepojenia.

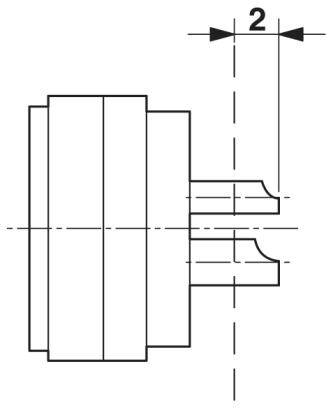

Technický výkres mechanickej súčiastky s dvoma rovnobežnými čiarami vo vzdialenosti 2 jednotiek. Bočný pohľad.

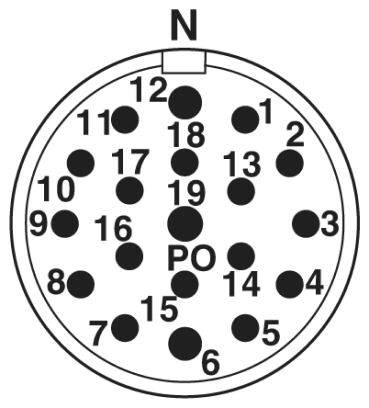

Schéma okrúhleho konektora. Hore označené 'S' pre sever. Obsahuje číslované pripojovacie body 1 až 19 a 'PO' v strede.
1/3
Ilustračný obrázok
Druh obalu
Piece
Kategória výrobku
vložka kontaktu
Prevedenie
PIN kontakt
Pripojenie
spájkovaný konektor
Menovité napätie
150 V
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: Pi 27. 11.
Počet (Veľkosť balenia 10 ks)
Celkom (149,99 € / kus)
149,99 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
Overený predajca s technickou podporou
Nahlásiť právny incident

Technické parametre

  • Mechanické cykly párenia: 50
  • Kontaktná plocha: poniklovaná, pozlátená
  • Priemer kontaktov napájacích kontaktov: 1,5 mm
  • Prierez vodiča výkonových kontaktov max.: 1 mm²
  • Menovitý prúd výkonových kontaktov: 10 A.
  • Materiál izolátora: PA66
  • Menovitý prúd na signálny kontakt: 8 A.
  • Smer otáčania číslovania kontaktnej komory: Štandard
  • Kódovanie: N.
Druh obalu

Piece

Kategória výrobku

vložka kontaktu

Prevedenie

PIN kontakt

Pripojenie

spájkovaný konektor

Menovité napätie

150 V

Menovitý prúd

10 A

Materiál puzdra

PA 66

Počet kontaktov

19

Číslo výrobcu

1602482

Obsah

10 ks

Materiál kontaktu

CuZn

Ø vodiče

1.5 mm

Pólov

19

(Ø)

1.5 mm

Spĺňa RoHS

áno

Typ

RC-19P1N120000

UKCA

áno

Na stiahnutie

Datasheet

Datasheet 2136659 Kontaktná vložka RC-19P1N120000 Phoenix Contact Množstvo: 10 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2136659 Kontaktná vložka RC-19P1N120000 Phoenix Contact Množstvo: 10 ks

Popis

Kontaktná vložka, počet pólov: 16 + 3, typ kontaktu: kolíkový, spájkovacie spojenie

Tento text bol preložený strojovo.
