kontrolné relé 230 V/AC (max) 2 prepínacie Metz Connect 1103160522 1 ks

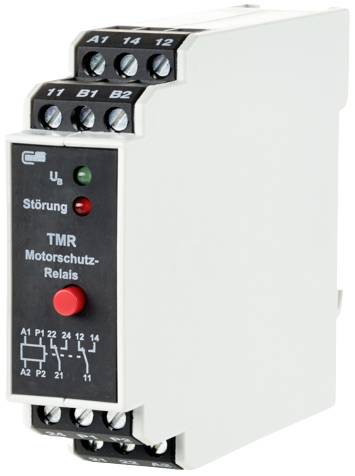

Ochranné motorové relé so skrutkovými svorkami a LED indikátormi pre signalizáciu napätia a poruchy. Vhodné na ochranu elektromotora.

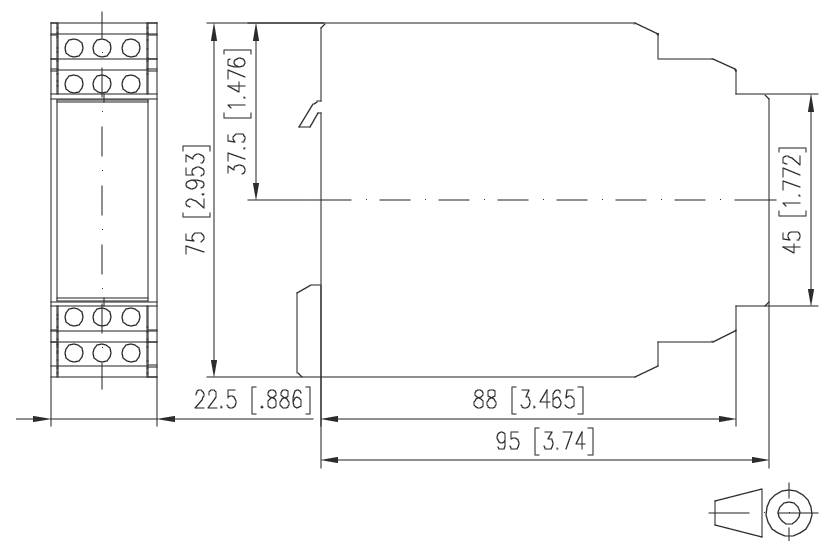

Technický rozmerovaný výkres mechanickej časti, zobrazujúci bočný a predný pohľad s rozmermi v milimetroch a palcoch.

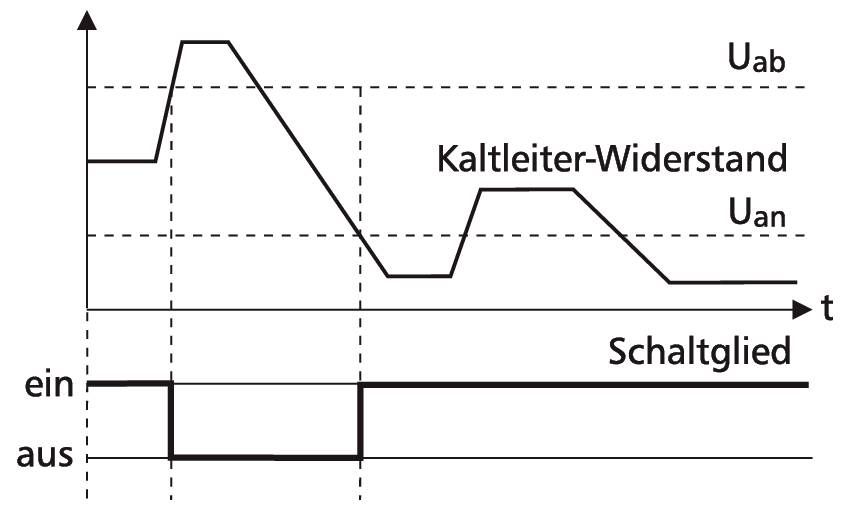

Diagram k odporu chladného vodiča: Priebeh Uab a Uan v závislosti od času t s spínačom zapnutý/vypnutý; napätie stúpa, klesá a prepína medzi dvoma úrovňami.

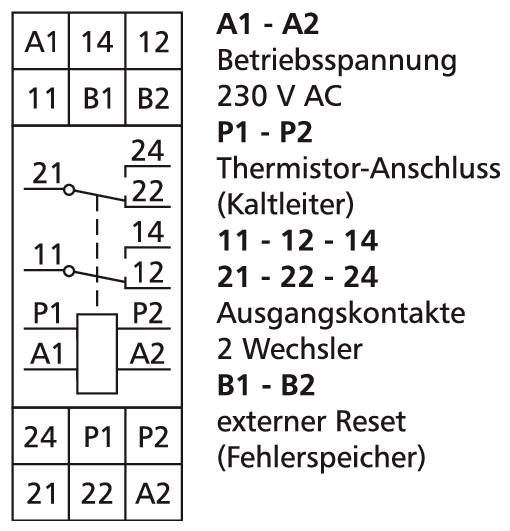

Schéma zapojenia relé modulu: Prevádzkové napätie 230 V AC, prípojka termistora P1-P2, dva výmenné výstupné kontakty 11-12-14 a 21-22-24, vonkajší reset B1-B2.

1/4

Kategória výrobku

kontrolné relé

Funkcia

Kontrola studených vodičov

Prevádzkové napätie max.

230 V/AC

Typ kontaktu

2 prepínacie

Spínacie napätie (max.)

230 V/AC

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

9 Ks

Počet

Celkom (45,52 € / kus)

45,52 €

bez DPH.

Už len 9 Ks skladom!

Nahlásiť právny incident

Monitorovacie relé TMR-E12 s pamäťou chýb, 230 V AC, 2 prepínacie kontakty

Hlavné benefity

meracie relé
monitorovacie relé
Monitorovanie ochrany motora
Monitorovanie klinového remeňa
BTR Netcom

Technické parametre

Kategória výrobku: kontrolné relé

Typ: 1103160522

Funkcia: Kontrola studených vodičov

Vlastnosti: So skúšobným tlačidlom

Prevádzkové napätie: 230 V/AC

Prevádzkové napätie max.: 230 V/AC

Prevádzkové napätie: 230 V/AC (max)

Typ kontaktu: 2 prepínacie

Spínacie napätie (max.): 230 V/AC

Pripojenie: skrutková svorka

: IP40

Min. teplota: 0 °C

Max. teplota: +55 °C

Šírka: 22.50 mm

V: 75 mm

Hĺbka: 95 mm

Rozmer.: (š x v x h) 22.50 x 75 x 95 mm

Obsah: 1 ks

Hmotnosť: 150 g

Farba: sivá

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2860481 kontrolné relé 230 V/AC (max) 2 prepínacie Metz Connect 1103160522 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2860481 kontrolné relé 230 V/AC (max) 2 prepínacie Metz Connect 1103160522 1 ks

Popis

Termistorové relé sa používa ako ochranné relé motorov proti tepelnému preťaženiu (neprípustné zahrievanie). Toto zahrievanie môže nastať v dôsledku mechanického preťaženia hriadeľa alebo pri prevádzke motora s neprípustným napätím. Ako snímač je použitý PTC termistor, ktorý je umiestnený na tej časti motora, ktorá sa pri preťažení najviac zahrieva (napr. integrovaný vo vinutí motora). Zariadenie je možné použiť aj s motormi, ktoré majú integrovaný tepelný spínač. Integrovaná pamäť porúch s resetovacím tlačidlom na prednej strane, alebo pripojenie externého resetovacieho tlačidla (svorky B1 - B2)., Varianty:, 230 V AC alebo 24 V AC/DC, 1 prepínací kontakt alebo 2 prepínacie kontakty.
