Name: kontrolné relé Siemens 3UG4511-1BP20 3UG45111BP20, 500 V/AC, 1 ks
Brand: Siemens
SKU: 502494
Availability: InStock

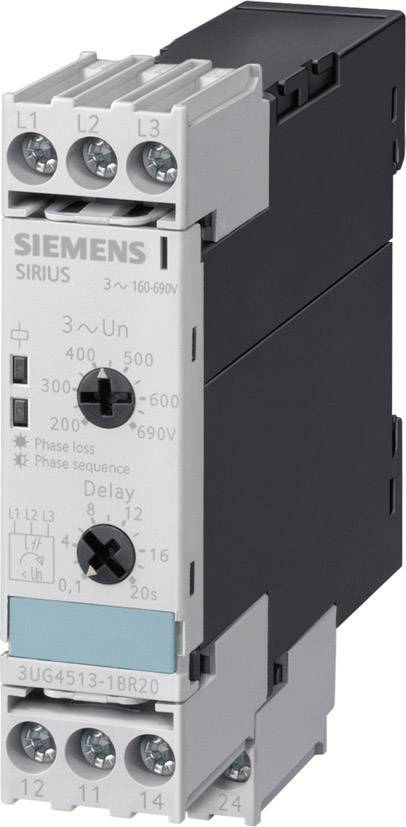

Obrázok zobrazuje elektrické monitorovacie relé od spoločnosti Siemens. Je vybavené otočnými gombíkmi na nastavenie sledu fáz a oneskorenia.

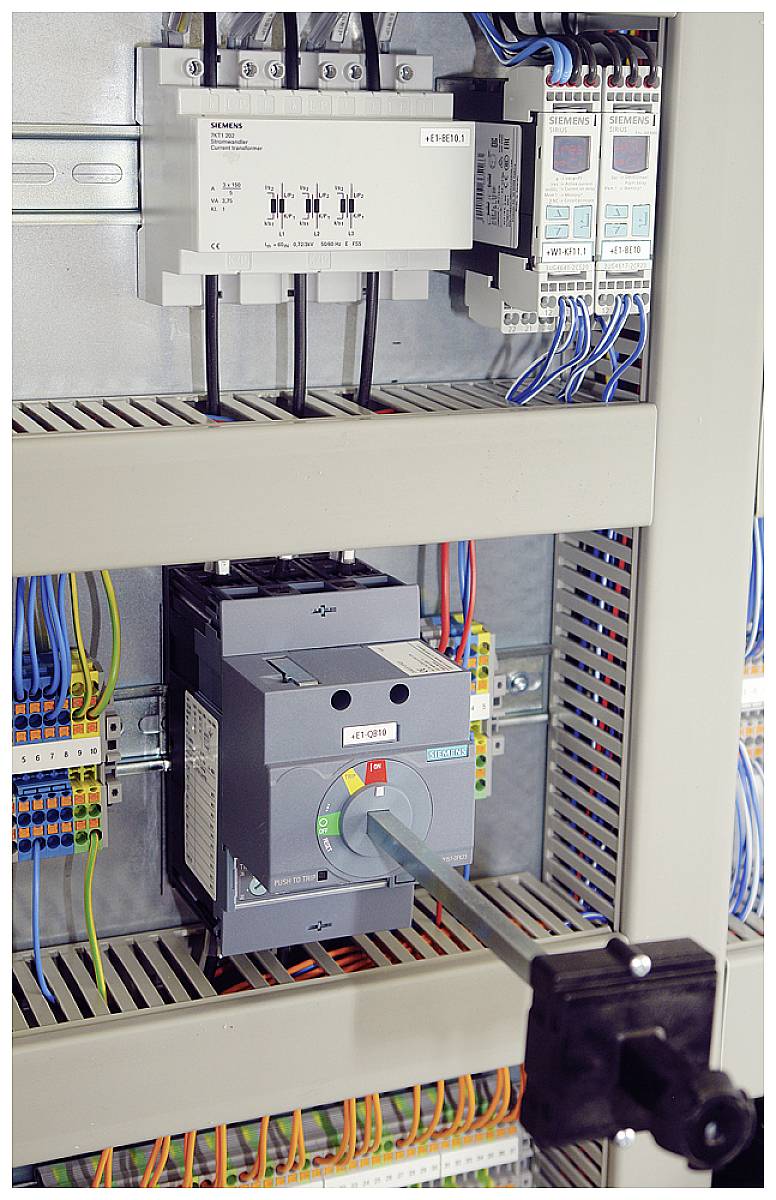

Rozvádzač s hlavným vypínačom v popredí, s viacerými káblami a elektrickými komponentmi vo vnútri.

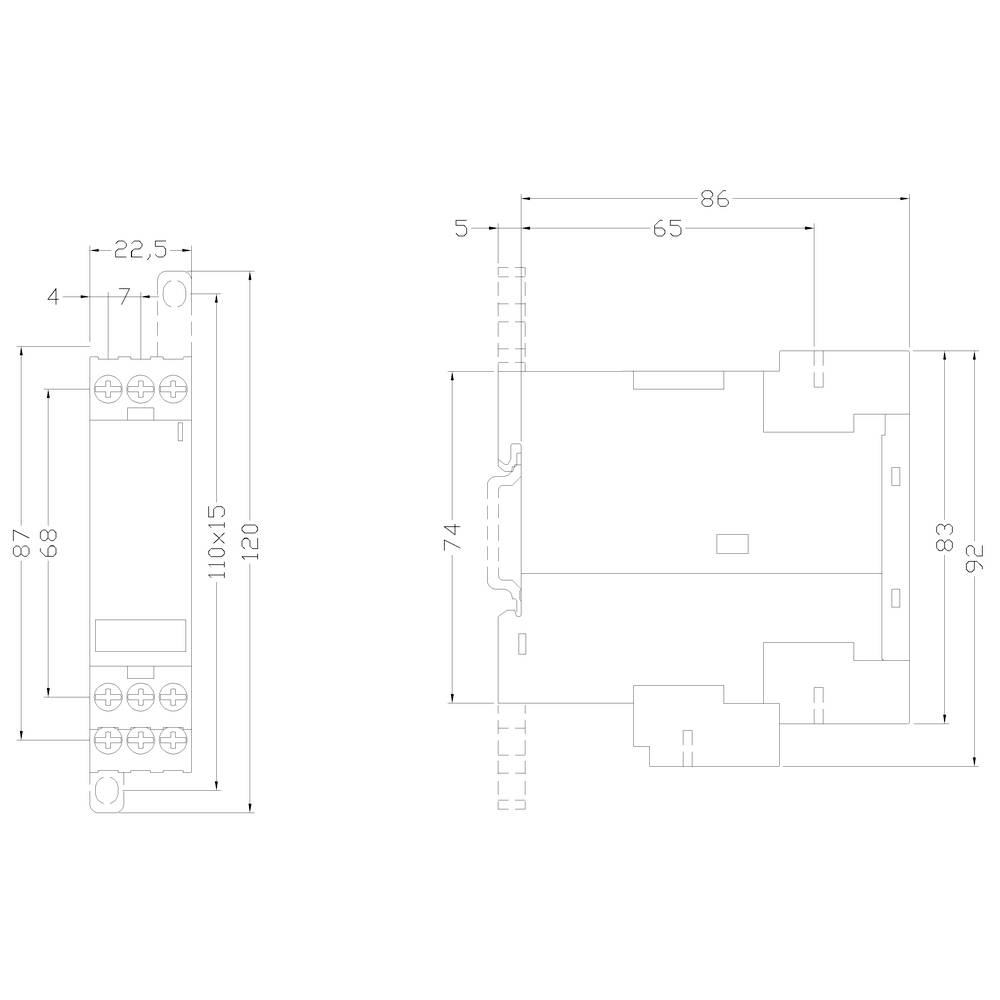

Diagram elektrickej spínacej jednotky s rozmermi: vľavo 110 x 87 mm, vpravo 82 x 74 mm. Znázornené skrutkové pripojenia.

1/3

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

kontrolné relé

Funkcia

sled fáz

Prevádzkové napätie max.

500 V/AC

Typ kontaktu

2 prepínacie

Datasheety: (PDF)

Okamžité doručenie: Št 15. 10.

5 Ks

Počet

Celkom (134,99 € / kus)

134,99 €

s DPH

Doprava zadarmo

Už len 5 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ montáže: zacvakávacia montáž

Druh obalu: Piece

Kategória výrobku: kontrolné relé

Typ: 3UG4511-1BP20

Funkcia: sled fáz

Vlastnosti: S elektronikou s veľkým meracím dosahom

Prevádzkové napätie: 500 V/AC

Min. prevádzkové napätie: 320 V/AC

Prevádzkové napätie max.: 500 V/AC

Prevádzkové napätie: 320 - 500 V/AC

Rozsah nastavenia prúdu (min.): 1 A

Rozsah nastavenia prúdu (max.): 3 A

Rozsah nastavenia (prúd): 1 - 3 A

Typ kontaktu: 2 prepínacie

Spínacie napätie (max.): 500 V/AC

Elektrická životnosť: 100000

Mechanická životnosť: 1.0E7

Pripojenie: skrutkovací

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 22.5 mm

V: 92 mm

Hĺbka: 91 mm

Rozmer.: (d x š x v) 86 x 22.5 x 92 mm

Obsah: 1 ks

Dĺžka: 86 mm

: 22.5

: 92 mm

: 91 mm

: ÁNO

: ÁNO

: NIE

: NIE

: NIE

: NIE

: Screw connection

: AC

: 0

: 0

: 2

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 502494 kontrolné relé Siemens 3UG4511-1BP20 3UG45111BP20, 500 V/AC, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 502494 kontrolné relé Siemens 3UG4511-1BP20 3UG45111BP20, 500 V/AC, 1 ks

Popis

!!! Ukončený produkt!!! Preferovaným nástupcom je 3UG5511-1BR20 PH.FOL.UEBERW. 3X320-500V 2W Analógové monitorovacie relé monitorovanie sledu fáz 3 x 320...500 V AC 50...60 Hz 2 prepínacie kontakty skrutkové pripojenie Monitorovacie relé siete s pevnou funkciou SIRIUS 3UG4 na monitorovanie sledu fáz, výpadku fázy a asymetrie fáz, napr. v mobilných systémoch, ako sú kompresory klimatizácie, chladiace kontajnery, kompresory na staveniskách alebo žeriavy.
Celosvetové použitie prostredníctvom medzinárodných certifikátov. Rôzne varianty umožňujú výber produktu špecifického pre danú aplikáciu. Menej miesta potrebného v rozvádzacej skrini vďaka malej šírke. Všetky verzie s odnímateľnými pripojovacími svorkami.
Okrem skrutkovej techniky pripojenia sú zariadenia dostupné aj s pružinovými spojmi pre rýchle, bezúdržbové a vibráciám odolné pripojenie. Varianty so širokým rozsahom napätia bez pomocného napätia je možné použiť vo všetkých sieťach na celom svete.
Komplexný sortiment príslušenstva, ako sú identifikačné štítky zariadení, vkladacie úchytky a krytky, je štandardizovaný pre všetky relé.
Relé SIRIUS – program pre všetky aplikácie.

Tento text bol preložený strojovo.
