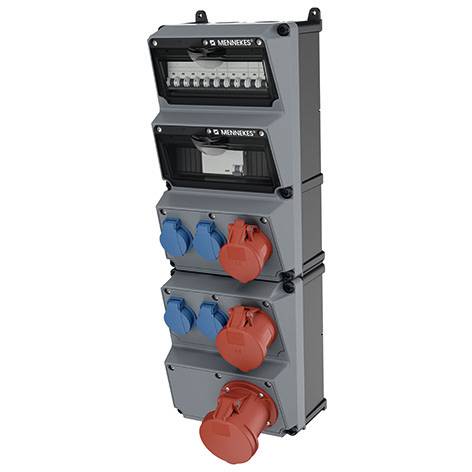

MENNEKES 950041 kombinácia CEE zásuviek, 1 ks
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Technické parametre
- Materiál kontaktu: CuSn
- Vojenská verzia: nie
- Povrchová úprava kontaktov: neošetrená
- Zásuvka CEE - 16 A: 1x16A5p400V
- Zásuvka CEE - 32 A: 1x32A5p400V
- Zásuvka CEE - 63 A: 1x63A5p400V
- Zásuvka CEE - 125A: bez
- Počet bezpečnostných zásuviek CEE 7/3 (typ F): 4
- Ochrana: Istič
- Typ poruchového prúdu: A
- Prúdový chránič (RCCB): RCCB s IF 0,03 A (štandard)
- Napájanie/možnosť pripojenia: 2 linky (kruhová linka/pre slučku)
- Manipulácia: Montáž na stenu
- Kategória výrobku
kombinácia CEE zásuviek
IP44
- Farba
sivá
- Rozmer.
(š x v x h) 230 x 700 x 260 mm
- Šírka
230 mm
- V
700 mm
- Obsah
1 ks
- Hĺbka
260 mm
Na stiahnutie
Datasheet
Datasheet 3854557 MENNEKES 950041 kombinácia CEE zásuviek, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3854557 MENNEKES 950041 kombinácia CEE zásuviek, 1 ks
Popis
Kombinácia zásuviek MENNEKES AMAXX, predpripravená, stupeň krytia IP44. Teleso: 1 puzdro AMELAN 650x225 mm (VxŠ), plombovateľné, s vonkajšou a vnútornou montážou. Spodná časť čierna, horná časť sivá RAL 7000, bočné pánty s dvojitými závitovými skrutkami krytu. Ochrana na výsuvnej montážnej lište pod priehľadným ovládacím krytom, otváranie smerom nadol a uzamykanie visiacim zámkom. Zásuvky so šikmým smerom zasunutia. Konfigurácia/ochrana: Položka 01: 1 zásuvka CEE 63A 5p 400V HW/VN; Položka 02: 1 zásuvka CEE 32A 5p 400V HW/VN, 1 istič 32A 3p C (Doepke); Položka 03: 1 zásuvka CEE 16A 5p 400V HW/VN, 1 istič 16A 3p C (Doepke) Položka 04 4 zásuvky Schuko 16A 2p+E 230V 4 ističe 16A 1p C (Doepke) Položky 01-04 1 prúdový chránič 63A 4p IFN= 0,03 A (Doepke HD) Možnosti káblových vstupov/pripojenia: 2 M 40 hore a dole (utesnené) 2 M 20 hore a dole (utesnené) Svorka pre 2 káble do 5 x 25 mm² (flexibilné max. 16 mm²)
