Mentor 1274.2010 svetlovod tuhý upevnenie kariet, zapasování

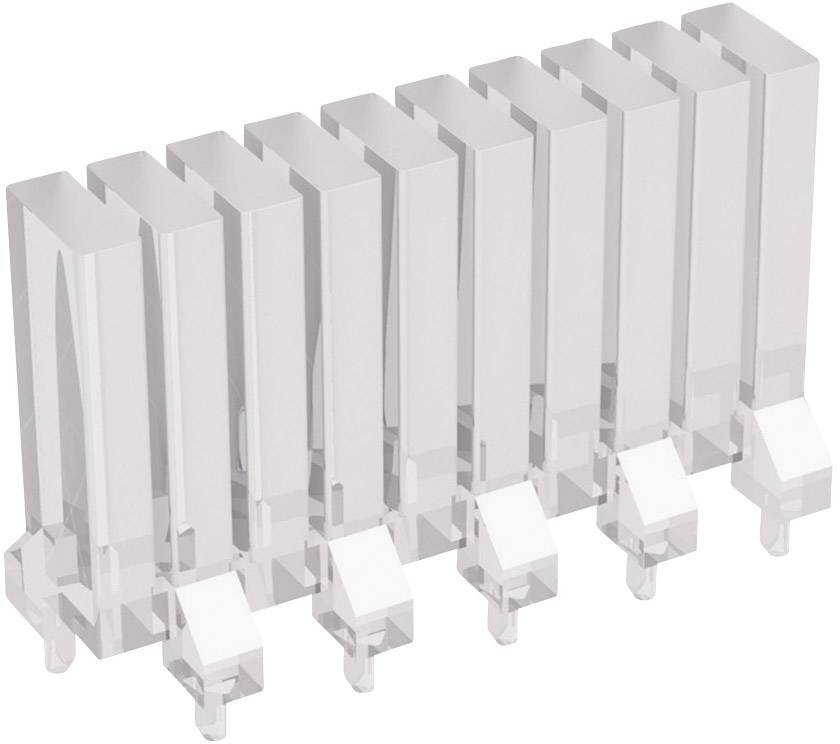

Obrázok priehľadného konektora s viacerými paralelne usporiadanými pinmi v jednom rade, vhodný pre elektronické aplikácie.

Ilustračný obrázok

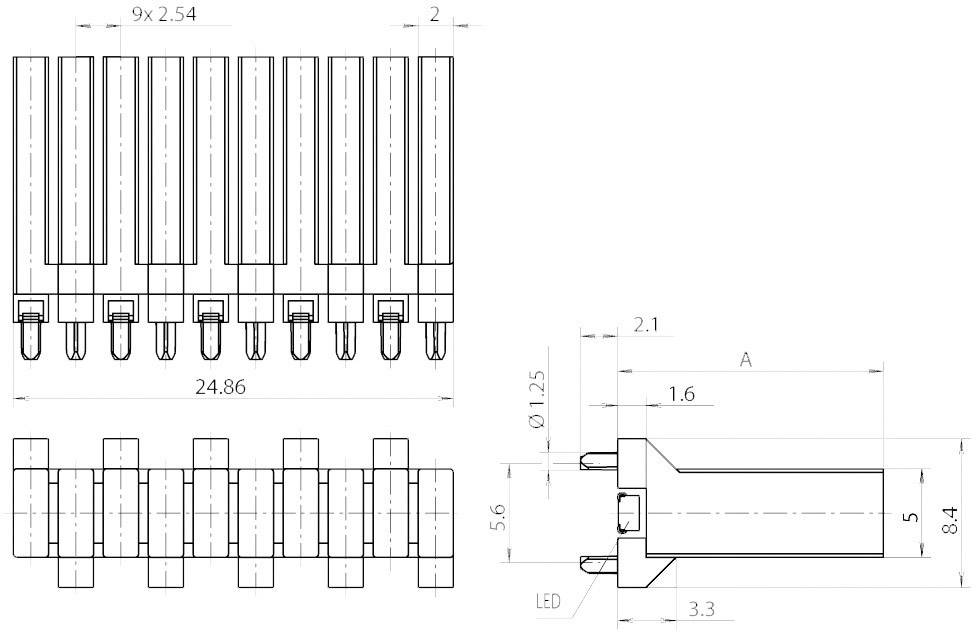

Technický výkres konektora s rozmermi: šírka 24,86 mm, 9 pinov v rozstupe 2,54 mm, bočný a horný pohľad.

1/2

Ilustračný obrázok

Kategória výrobku

svetlovod

Spôsob montáže

upevnenie kariet

zapasování

Šírka

17.1 mm

8.4 mm

Dĺžka

24.86 mm

Datasheety: (PDF)

Doručenie: Št 10. 9.

100 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Min.: 3

Celkom (1,21 € / kus)

3,63 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Miniatúrny svetlovod, stojaci

Vyžarovacia plocha 2 x 5 mm

Dodatočné informácie:

Technické parametre

Typ: 1274.2010

Kategória výrobku: svetlovod

Spôsob montáže: upevnenie kariet
zapasování

Výrobca: Mentor

Konfigurácia: 1 x 10

Prevedenie: tuhý

Tvar šošovky: štvorcový

Farba: priehľadná

Prevádzková teplota (min.): -40 °C

Prevádzková teplota (max.): +85 °C

Veľkosť objektívu, Ø: 2 mm

Šírka: 17.1 mm

V: 8.4 mm

Dĺžka: 24.86 mm

Rozmer.: (d x š x v) 24.86 x 17.1 x 8.4 mm

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 556585 Mentor 1274.2010 svetlovod tuhý upevnenie kariet, zapasování

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 556585 Mentor 1274.2010 svetlovod tuhý upevnenie kariet, zapasování

Popis

Tento stojaci optický systém s rozstupom 2,54 privádza svetlo na predný panel vo forme 2 x 5 mm LED. Svetlovod je držaný v doske plošných spojov pomocou zasúvacích kolíkov. Svetlovody sa používajú v spojení s SMD MiniTOPLED. Systém môže napr. B. možno použiť ako stĺpcový graf.
