Name: Molex vstavaná zásuvková lišta (štandardná) Počet pólov 22 Raster (rozteč): 1.27 mm 877131001 1 ks Tray
Brand: Molex
SKU: 2450421
Availability: InStock

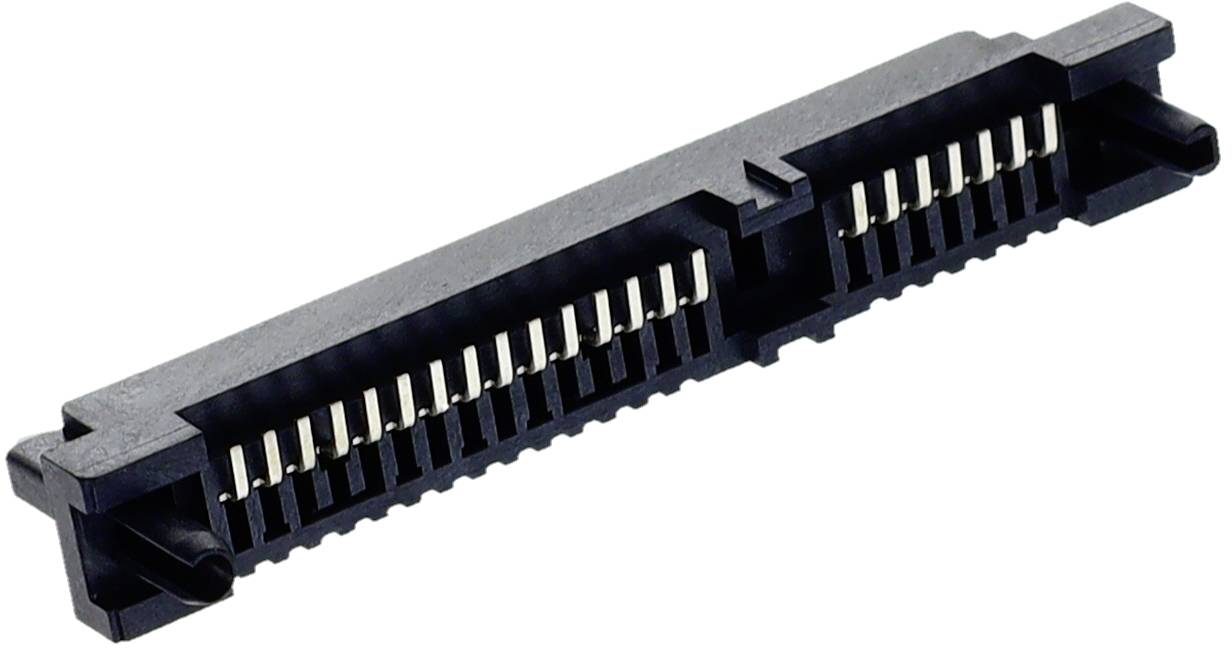

Molex vstavaná zásuvková lišta (štandardná) Počet pólov 22 Raster (rozteč): 1.27 mm 877131001 1 ks Tray-0

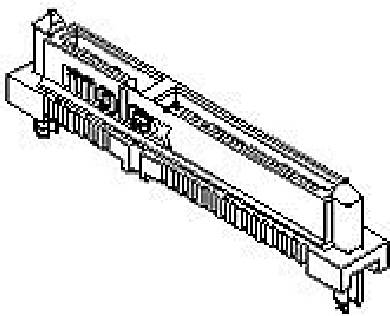

Detailný technický nákres elektrického konektora s kolíkmi a plastovým krytom, zobrazený z bočnej perspektívy.

1/2

Ilustračný obrázok

Kategória výrobku

vstavaná zásuvková lišta (štandardná)

Počet riadkov

Raster (rozteč)

1.27 mm

Počet pólov

Druh obalu

Tray

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 30. 10.

384 Ks (Posledné kusy skladom)

Počet

Celkom (1,22 € / kus)

1,22 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Obsah: 1 ks
Počet riadkov: 1
Počet pólov: 22

Dodatočné informácie:

Technické parametre

Please review product datasheet for further information.

Druh obalu: Tray

Kategória výrobku: vstavaná zásuvková lišta (štandardná)

Počet riadkov: 1

Vlastnosti: so západkou

Raster (rozteč): 1.27 mm

Počet kontaktov v rade: 22

Počet pólov: 22

Menovitý prúd: 1.5 A

Menovitý prúd - filter: 1.5 A

Obsah: 1 ks

Pripojenie: SMT

Hrúbka vrstvy potlačené strany: 2.54 µm

Hrúbka náteru na strane pripojenia: 0.762 µm

Materiál puzdra: termoplast, odolný proti vysokým teplotám

Číslo výrobcu: 877131001

Materiál kontaktu: zliatina medi

Kontaktný povrch tlačovej strany: cín

Finálna úprava kontaktu: zlato

Menovité napätie: 30 V

Spĺňa RoHS: áno

Smer zástrčky: kolmo k DPS

Max. teplota: +105 °C

Min. teplota: -40 °C

Typ: Molex MOL DataCom & Specialty

Engineering Part No: 87713-1001

Engineering Series Name: SATA SMT Std Ht Rcpt

Engineering Series No: 87713

Na stiahnutie

Datasheet

Datasheet 2450421 Molex vstavaná zásuvková lišta (štandardná) Počet pólov 22 Raster (rozteč): 1.27 mm 877131001 1 ks Tray

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2450421 Molex vstavaná zásuvková lišta (štandardná) Počet pólov 22 Raster (rozteč): 1.27 mm 877131001 1 ks Tray

Schéma zapojenia

Schéma zapojenia 2450421 Molex vstavaná zásuvková lišta (štandardná) Počet pólov 22 Raster (rozteč): 1.27 mm 877131001 1 ks Tray

Popis

1.27mm Pitch Serial ATA Host Receptacle, Surface Mount, Vertical, Standard Height, with 3.70mm Plastic Locating Peg, 0.76µm Gold (Au) Selective Plating, 22 Circuits, Lead-Free

Popis

1.27mm Pitch Serial ATA Host Receptacle, Surface Mount, Vertical, Standard Height, with 3.70mm Plastic Locating Peg, 0.76µm Gold (Au) Selective Plating, 22 Circuits, Lead-Free
