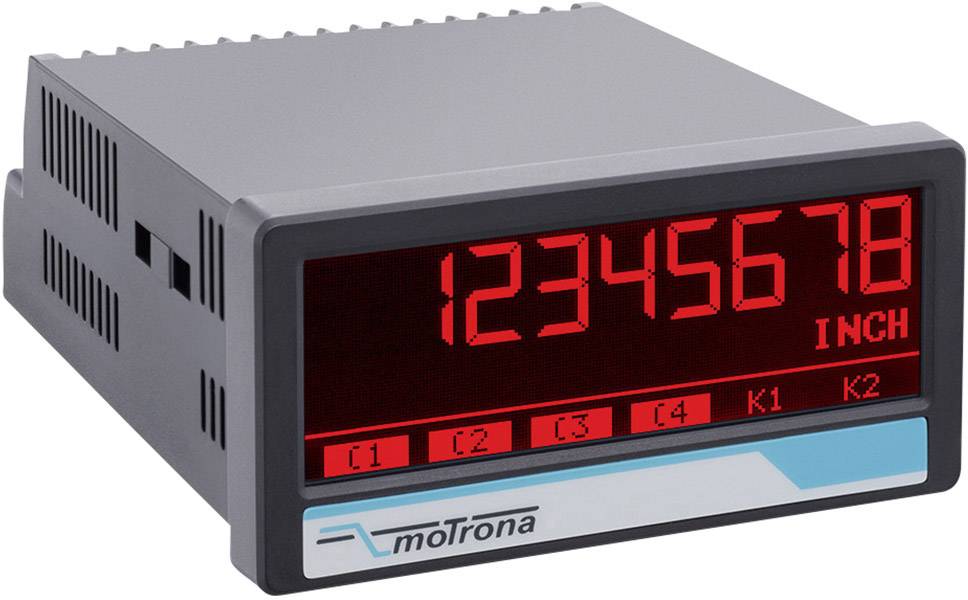

Motrona 6588.5150.IO digitálny ukazovateľ, Displej IO-Link, 6588.5150.IO
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (348,78 € / kus)
348,78 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Displej IO-Link
- Dva samostatne škálovateľné 16 bitové analógové vstupy
- ± 10 V alebo 0/4… 20 mA
- 3 riadiace vstupy pre signály HTL / PNP
- Napájanie 18 ... 30 VDC
- Výstup pomocného napätia 24 VDC pre napájanie snímača
- Vysoko presný referenčný výstup 10 V pre potenciometer>1 kOhm
- Štandardné inštalačné puzdro s rozmermi 96 x 48 mm a krytím IP65
- Jasný a kontrastný grafický displej s farebnými variantmi závislými od udalostí
- Emulácia 7-segmentového displeja so symbolmi a jednotkami
- Intuitívna a jednoduchá parametrizácia prostredníctvom obyčajného textu a dotykovej obrazovky
- Multifunkčné zariadenie s prevádzkovými režimami na zobrazenie
- Vstup 1, vstup 2 a odkazy
- (IN1 + IN2, IN1 - IN2, IN1 x IN2, IN1: IN2)
- Mnoho funkcií, ako je tárovanie, filtrovanie, priemerovanie
- Linearizácia s 24 podpornými bodmi
- Možnosť IO (= IO-Link Device V1.1)
- Cyklus krát<3 ms
- Process data IN 32 bytes (6 x process values from AX350):
- Analógová hodnota 1 (zmenšená / linearizovaná) a jednotka
- Analógová hodnota 2 (zmenšená / linearizovaná) a jednotka
- Analógová hodnota 1 (zmenšená / linearizovaná) so súčtom a jednotkou
- Analógová hodnota 2 (zmenšená / linearizovaná) so súčtom a jednotkou
- Spojenie analógovej hodnoty 1 (v mierke / linearizovanej) s analógovou hodnotou 2 (v mierke / linearizovanej) a jednotky
- Prepojenie analógovej hodnoty totalizéra 1 (zmenšené / linearizované) s analógovou hodnotou totalizátora 2 (zmenšené / linearizované) a jednotky
- Údaje o procese Out 8 bytes (2 x IO-Link process values to AX350):
- Procesné hodnoty IOL Out 1 so škálovaním, nastaviteľnou desatinnou čiarkou a programovateľnými jednotkami
- Procesné hodnoty IOL Out 2 so škálovaním, nastaviteľnou desatinnou čiarkou a programovateľnými jednotkami
- Prenos dát cez COM3 (230,4 kBaud)
Technické parametre
- Kategória výrobku
digitálny ukazovateľ
- Meracie funkcie
prúd
napätie
- Rozsah merania (min.)
20 mA
- Typ
6588.5150.IO
- Rozsah merania (max.)
10 V
- Technológia displeja
LCD
IP65
- Montážna šírka
96 mm
- Montážna výška
48 mm
- Prevádzkové napätie
24 V/DC
- Rozmer.
(d x š x v) 116 x 96 x 48 mm
- Hmotnosť
200 g
- Prevádzkové napätie max.
30 V/DC
- Min. prevádzkové napätie
18 V/DC
- Osvetlenie displeja
červené
- Vlastnosti
farebný displej
konfigurovateľné jednotky
- Montážna hĺbka
116 mm
- Farba
čierna
- Šírka
96 mm
- V
48 mm
- Dĺžka
116 mm
- Šírka rámu
96 mm
- Rozhranie
IO-Link
- Výška číslic
13 mm
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2160783 Motrona 6588.5150.IO digitálny ukazovateľ, Displej IO-Link, 6588.5150.IO
Popis
Pokiaľ ide o priemysel 4.0, procesný displej so zariadením IO-Link umožňuje napríklad digitalizáciu bežných analógových senzorov. Výsledkom je veľký počet inovatívnych funkcií pre štandardné snímače, ako napr B. prenos informácií o stave, konfigurácia zariadení počas prevádzky alebo digitálne vyhodnotenie a škálovanie analógových snímačov. Predovšetkým to šetrí náklady na dodatočnú montáž a uvedenie do prevádzky. Navyše, vďaka rozsiahlemu monitorovaniu, slabé miesta je možné identifikovať a revidovať skôr, ako sa stroj zastaví.
Zariadenie slúži ako displej na mieste so zariadením IO-Link na zobrazenie dvoch procesných údajov. S odporovým dotykovým displejom a viacfarebným grafickým displejom (červený, zelený, žltý). Je možné zobraziť čistý text, symboly a jednotky
Tento text bol preložený strojovo.
Zariadenie slúži ako displej na mieste so zariadením IO-Link na zobrazenie dvoch procesných údajov. S odporovým dotykovým displejom a viacfarebným grafickým displejom (červený, zelený, žltý). Je možné zobraziť čistý text, symboly a jednotky
Tento text bol preložený strojovo.
Prevedenie
- Zobrazte štandardné inštalačné puzdro
