Name: Motrona digitálny ukazovateľ, Displeje tenzometrov pre údaje z tenzometrov a snímačov sily, 6877.5150
Brand: Motrona
SKU: 2899372
Availability: InStock

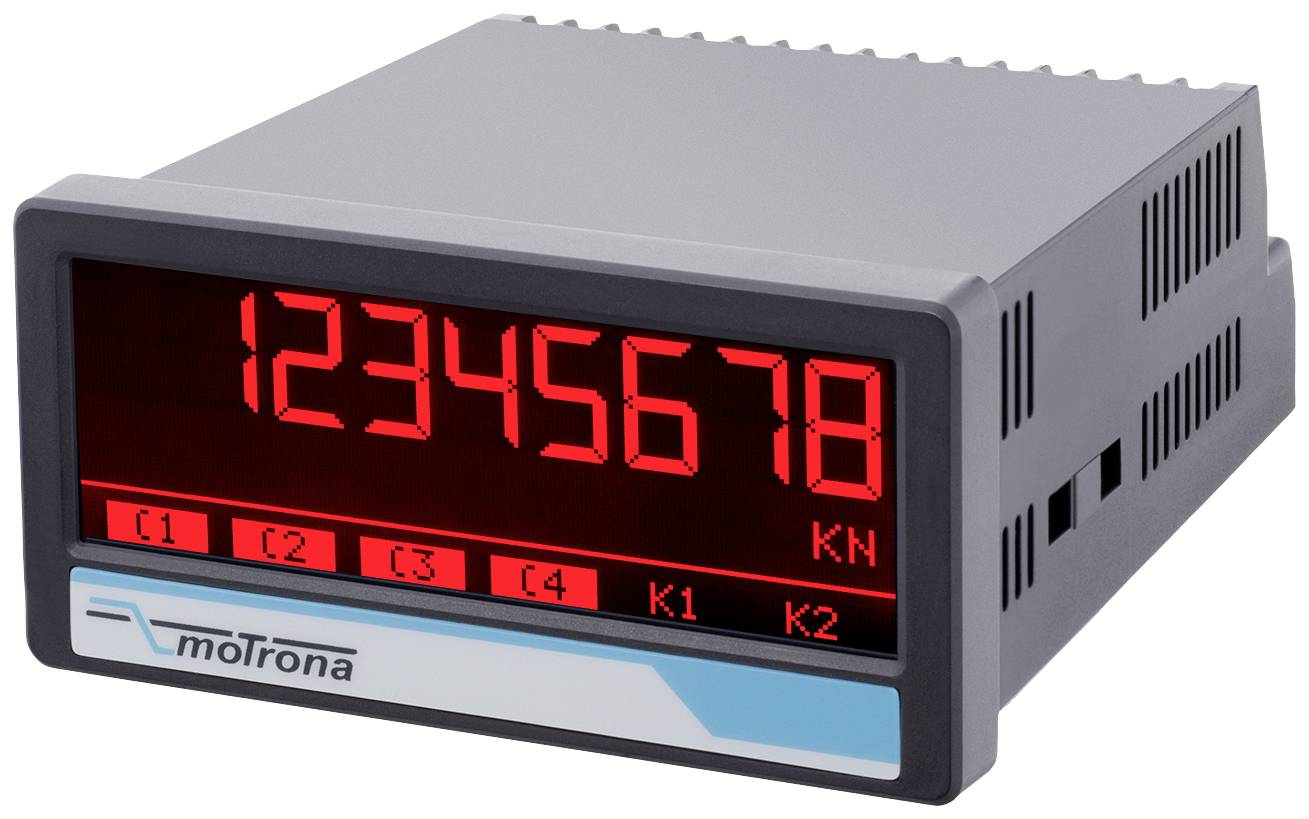

Sivý digitálny indikačný prístroj s červenými číslami od 1 do 8 a jednotkou KN. Rám zariadenia sivý s logom moTrona.

Datasheety: (PDF)

Doručenie: Ut 27. 10.

3 Ks

Počet

Celkom (419,00 € / kus)

419,00 €

s DPH

Doprava zadarmo

Už len 3 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Displeje tenzometrov pre údaje z tenzometrov a snímačov sily

Vstup pre úplný most
Citlivosť: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
16-bitové rozlíšenie
Presnosť +/- 0,01% / 10K
3 ovládacie vstupy

Technické parametre

Pripojenia Typ pripojenia: skrutkové svorky, 1,5 mm2 / AWG 16
Napájanie DC vstupné napätie: 18 ... 30 V DC
Napájanie DC ochranný obvod: ochrana proti prepólovaniu
Napájanie Spotreba jednosmerného prúdu: cca 100 mA (bez záťaže)
Napájanie zvyškové zvlnenie jednosmerného prúdu: ≤ 10 %
Napájanie DC poistka: externá: T 0,5A
AC napájanie (voliteľné AC) Vstupné napätie: 115...230 VAC, (50...60 Hz)
AC napájanie (voliteľné AC) Spotreba energie: cca 3 VA (bez záťaže)
AC napájanie (voliteľné AC) Istenie: externé: T 0,1 A
Výstupné napájacie napätie tenzometra: 3-10 VDC
Výstupný prúd napájacieho napätia tenzometra: max 50 mA
Konfigurácia vstupov tenzometra: napäťový vstup / úplný mostík
Citlivosť vstupov tenzometra: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
Vstupy tenzometra Rozlíšenie: 16 bitov
Vstupy tenzometra Presnosť: +/- 0,01% / 10K
Počet ovládacích vstupov: 3
Riadiace vstupy Formát: HTL, PNP (Low 0 ... 4V, vysoký 10... 30 V)
Frekvencia riadiacich vstupov: max 1 kHz
Čas odozvy riadiacich vstupov: 1 ms
Zaťaženie riadiacich vstupov: max 3mA pri 24VDC
Analógový výstup (možnosť AO/AR) Konfigurácia: prúdový alebo napäťový výstup
Analógový výstup (možnosť AO/AR) Výstup napätia: -10 ... +10V (max. 2mA)
Analógový výstup (možnosť AO/AR) prúdový výstup: 0/4 ... 20 mA (záťaž max. 270 ohmov)
Analógový výstup (možnosť AO/AR) rozlíšenie / presnosť 16 bitov / ± 0,1 %
Analógový výstup (možnosť AO/AR) Čas odozvy: závisí od hodnoty OSR a filtra
Počet riadiacich výstupov (možnosť AO/AR/CO/CR): 4
Riadiace výstupy (možnosť AO/AR/CO/CR) Formát: 5 ... 30V (v závislosti od napätia na Com+), PNP
Riadiace výstupy (možnosť AO/AR/CO/CR) Výstupný prúd: max 60 mA
Riadiace výstupy (možnosť AO/AR/CO/CR) Čas odozvy:< 1 ms
Počet reléových výstupov (možnosť RL): 2
Konfigurácia reléových výstupov (možnosť RL): prepínací kontakt (plávajúci)
Reléové výstupy (možnosť RL) AC spínacia kapacita: max 250 VAC / 3 A / 750 VA
Reléové výstupy (možnosť RL) DC spínacia kapacita: max. 150 VDC / 2 A / 50 W
Reléové výstupy (možnosť RL) Čas odozvy:< 20 ms
Formát sériového rozhrania (možnosť A0/CO): RS232
Sériové rozhranie Formát (možnosť AR/CR) 2-vodičové RS485
Prenosová rýchlosť sériového rozhrania: 9600, 19200 alebo 38400 baudov
Sériové rozhranie Protokol: LECOM, MODBUS
Typ displeja: Grafický LCD s podsvietením
Displej Rozsah zobrazenia: 8 desaťročí znamienko plus (-99999999 ... 99999999)
Výška číslic displeja (jednoduchý + dvojitý): 13 mm
Výška číslic (veľký displej): 26 mm
Farba displeja: červená/zelená/žltá (prepínateľná)
Ovládanie displeja: dotyková obrazovka (odporová)
Materiál puzdra: ABS, UL 94 V-0
Kryt Montáž: montáž na panel
Rozmery púzdra (Š x V x H): 96 x 48 x 116 mm
Výrez puzdra (Š x V): 91 x 43 mm
Krytie krytu: IP65 vpredu, IP20 vzadu
Hmotnosť puzdra: cca 200 g
Prevádzka pri teplote okolia: -20 °C ... +60 °C (bez kondenzácie)
Skladovacia teplota okolia: -25 °C ... +70 °C
Okolité podmienky Nadmorská výška: max 2000 m nad morom
Podmienky prostredia Vlhkosť vzduchu: max 80% relatívna vlhkosť do 30°C
Okolité podmienky Stupeň znečistenia: 2

Kategória výrobku: digitálny ukazovateľ

Meracie funkcie: teplota

Typ: 6877.5150

Technológia displeja: LCD; grafický

: IP20 (zadná strana)
IP65 (vpredu)

Montážna šírka: 91 mm

Displej (counts): -99999999
99999999

Montážna výška: 43 mm

Rozmer.: (d x š x v) 116 x 96 x 48 mm

Hmotnosť: 200 g

Prevádzkové napätie max.: 30 V/DC

Min. prevádzkové napätie: 18 V/DC

Osvetlenie displeja: RGB

Vlastnosti: farebný displej

Montážna hĺbka: 43 mm

Šírka: 96 mm

V: 48 mm

Dĺžka: 116 mm

Šírka rámu: 91 mm

Rozhranie: RS485

Rozhranie: skrutková svorka

Výška číslic: 13 mm oder 26 mm

Na stiahnutie

Datasheet

Datasheet 2899372 Motrona digitálny ukazovateľ, Displeje tenzometrov pre údaje z tenzometrov a snímačov sily, 6877.5150

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2899372 Motrona digitálny ukazovateľ, Displeje tenzometrov pre údaje z tenzometrov a snímačov sily, 6877.5150

Popis

Tento inovatívny DMS displej sa používa na zaznamenávanie, spracovanie a zobrazenie nameraných hodnôt z tenzometrov a snímačov sily. Ako obvykle, naše displeje ponúkajú rôzne možnosti zobrazenia vďaka nášmu inovatívnemu trojfarebnému displeju touchMATRIX®. Pre meranie teploty je možné pripojiť a vyhodnocovať aj snímače pt100 a termočlánky typu J a K.

Tento text bol preložený strojovo.

Prevedenie

Robustné plastové puzdro
Jasný a vysoko kontrastný displej s farebnými variáciami závislými od udalosti
Emulácia 7-segmentového displeja so symbolmi a jednotkami
Intuitívna a jednoduchá parametrizácia prostredníctvom jednoduchého textu a dotykovej obrazovky

Rozsah dodávky

Montážny materiál pre montáž na panel
návod na použitie.
