Name: Motrona digitálny ukazovateľ, Profinet displej, 8078.5150
Brand: Motrona
SKU: 2899375
Availability: InStock

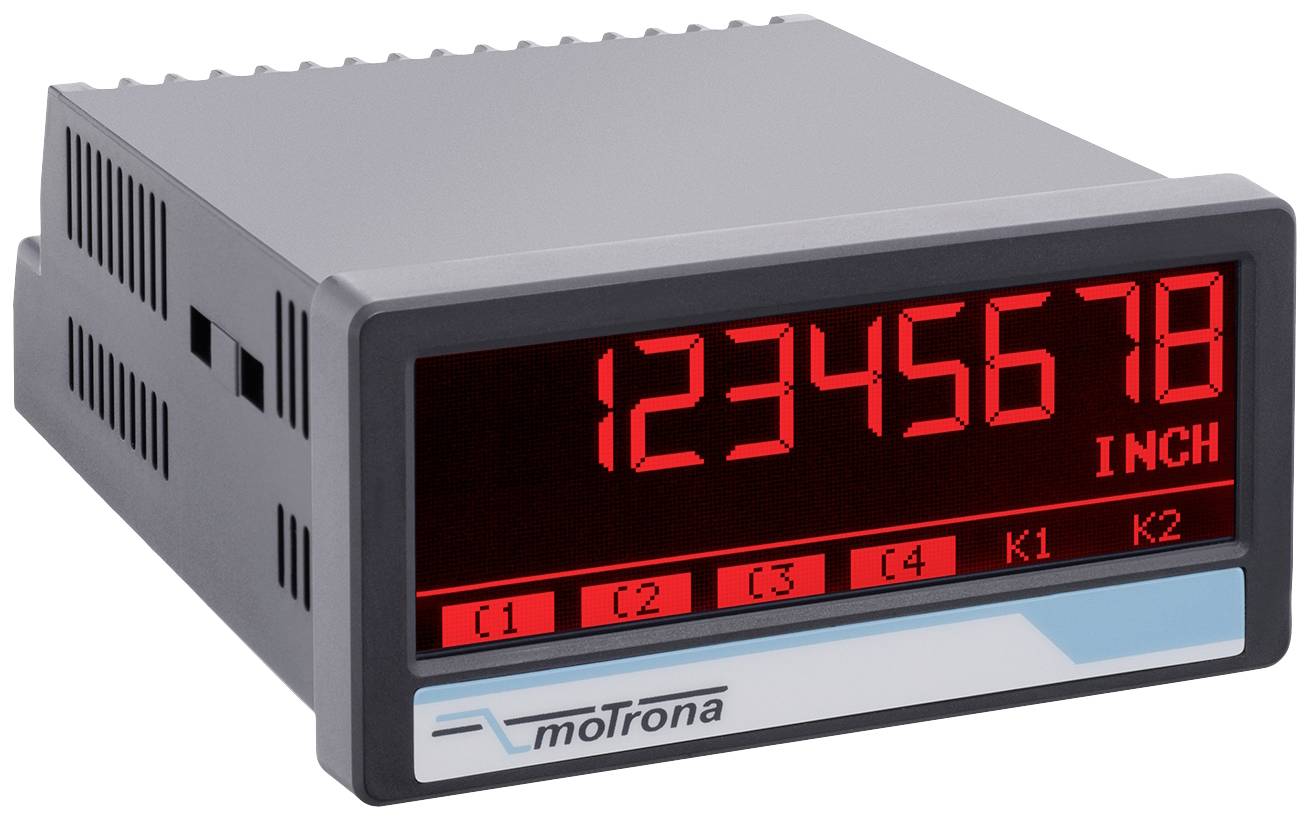

Digitálny displej s červenými číslicami zobrazuje '12345678 INCH'. Zariadenie má sivý kryt a prednú stranu s logom značky 'moTrona'.

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 29. 10.

2 Ks

Počet

Celkom (445,00 € / kus)

445,00 €

s DPH

Doprava zadarmo

Už len 2 Ks skladom!

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Profinet displej

Multifunkčný displej s rozhraním PROFINET
Prevádzkové režimy pre zobrazenie dvoch procesných hodnôt a prepojenia medzi týmito dvoma hodnotami (1+2, 1-2, 1x2, 1:2)
Zhoda zariadenia Profinet IO Trieda B
Dvojportový Ethernet s integrovaným prepínačom
Jasný a vysoko kontrastný displej s farebnými variáciami závislými od udalosti
Intuitívna a jednoduchá parametrizácia prostredníctvom jednoduchého textu a dotykovej obrazovky
Štandardné inštalačné puzdro s rozmermi 96 x 48 mm a triedou ochrany IP65
Voliteľné spínacie výstupy

Technické parametre

Pripojenia Typ pripojenia: skrutkové svorky, 1,5 mm2 / AWG 16
Napájanie DC vstupné napätie: 18 ... 30 V DC
Napájanie DC ochranný obvod: ochrana proti prepólovaniu
Napájanie Spotreba jednosmerného prúdu: cca 100 mA (bez záťaže)
Napájanie DC poistka: externá: T 0,5 A
Výstup pomocného napätia S napájaním jednosmerným prúdom: 24 V DC (približne o 1 V nižšie ako vstupné napätie), max. 250 mA alebo 5 V DC (± 15 %), max. 250 mA
Výstup pomocného napätia S AC napájaním: 24 V DC (± 15 %) (max. 150 mA až 45 °C / 80 mA od 45 °C) alebo 5 V DC (± 15 %), max. 250 mA
Pripojenie rozhrania Profinet: 2 ethernetové porty RJ45 s integrovaným prepínačom a galvanickým oddelením
Rozhranie Profinet Rýchlosť prenosu dát: 100 Mbit/s full duplex
Komunikácia rozhrania Profinet: Profinet IO zariadenie, Profinet RT s cyklickou a acyklickou výmenou dát
Trieda zhody rozhrania Profinet: B
Rozhranie Profinet Trieda sieťového zaťaženia: III
Počet ovládacích vstupov: 3
Riadiace vstupy Formát: HTL, PNP (Low 0 ... 3V, vysoký 9... 30 V)
Frekvencia riadiacich vstupov: max 10 kHz
Zaťaženie riadiacich vstupov: max 2 mA / Ri> 15k ohmov / 470pF
Typ displeja: Grafický LCD s podsvietením
Displej Rozsah zobrazenia: 8 desaťročí znamienko plus (-99999999 ... 99999999)
Výška číslic displeja 13 mm
Farba displeja: červená/zelená/žltá (prepínateľná)
Ovládanie displeja: dotyková obrazovka (odporová)
Materiál puzdra: ABS, UL 94 V-0
Kryt Montáž: montáž na panel
Rozmery púzdra (Š x V x H): 96 x 48 x 116 mm
Výrez puzdra (Š x V): 91 x 43 mm
Krytie krytu: IP65 vpredu, IP20 vzadu
Hmotnosť puzdra: cca 200 g
Prevádzka pri teplote okolia: -20°C ... +60 °C
Skladovacia teplota okolia: -25°C ... +70 °C

Kategória výrobku: digitálny ukazovateľ

Typ: 8078.5150

Technológia displeja: LCD; grafický

: IP20 (zadná strana)
IP65 (vpredu)

Montážna šírka: 91 mm

Displej (counts): -99999999
99999999

Montážna výška: 43 mm

Rozmer.: (d x š x v) 116 x 96 x 48 mm

Hmotnosť: 200 g

Prevádzkové napätie max.: 30 V/DC

Min. prevádzkové napätie: 18 V/DC

Osvetlenie displeja: RGB

Vlastnosti: farebný displej

Montážna hĺbka: 43 mm

Šírka: 96 mm

V: 48 mm

Dĺžka: 116 mm

Šírka rámu: 96 mm

Výška rámu: 4.8 cm

Rozhranie: RJ45

Rozhranie: skrutková svorka

Výška číslic: 13 mm

Na stiahnutie

Datasheet

Datasheet 2899375 Motrona digitálny ukazovateľ, Profinet displej, 8078.5150

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2899375 Motrona digitálny ukazovateľ, Profinet displej, 8078.5150

Popis

Zariadenie je navrhnuté ako zobrazovacie zariadenie pre PROFINET na panelovú montáž.
Dve hodnoty procesných dát prenášané ovládačom PROFINET možno škálovať, prepojiť a zobraziť.
Vďaka intuitívnemu ovládaniu, rozsiahlym funkciám a možnostiam je univerzálne použiteľný.
Na uvedenie zobrazovacieho zariadenia PROFINET do prevádzky a na pochopenie tohto návodu na obsluhu sú potrebné základné znalosti funkcie PROFINET IO.

Tento text bol preložený strojovo.

Prevedenie

Robustné plastové puzdro
Jasný a vysoko kontrastný displej s farebnými variáciami závislými od udalosti
Emulácia 7-segmentového displeja so symbolmi a jednotkami
Intuitívna a jednoduchá parametrizácia prostredníctvom jednoduchého textu a dotykovej obrazovky

Rozsah dodávky

Montážny materiál pre montáž na panel
návod na použitie.

Popis

Prevedenie

Robustné plastové puzdro
Jasný a vysoko kontrastný displej s farebnými variáciami závislými od udalosti
Emulácia 7-segmentového displeja so symbolmi a jednotkami
Intuitívna a jednoduchá parametrizácia prostredníctvom jednoduchého textu a dotykovej obrazovky
