Motrona I / O modul skrutková svorka Počet digitálnych vstupov: 4 Počet digitálnych vstupov: 1
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
I / O modul
Rozhranie
skrutková svorka
Typ
7186.5024
Prevádzkové napätie
10 - 30 V/DC
V
118 mm
Datasheety: (PDF)
Počet
Celkom (475,61 € / kus)
475,61 €
bez DPH.
Doprava zadarmo
Hlavné benefity
4-cestný rozdeľovač/rozdeľovač kódovača pre inkrementálne signály
- 1 impulzný vstup vo formáte A, B, Z [HTL] alebo A, /A, B, /B, Z, /Z [RS422]
- Vstupná frekvencia až 250 kHz [HTL] alebo 1 MHz [RS422 / TTL]
- 4 výstupné stupne push-pull
- Formáty zodpovedajúce formátom vstupných signálov, ale s individuálnym priradením výstupnej úrovne pre každý výstup
Technické parametre
- Napájanie Vstupné napätie: 10 … 30 VDC
- Ochranný obvod napájania: ochrana proti prepólovaniu
- Napájanie Zvyškové zvlnenie: ≤ 10 % pri 24 V DC
- Napájanie Spotreba prúdu: cca 25 mA, s napájaním snímača naprázdno
- Typ pripojenia napájacieho zdroja: skrutkové svorky, 1,5 mm² / AWG16
- Výstupné napätie napájacieho zdroja kódovača 1: 24 V DC (približne o 0,8 V nižšie ako napájacie napätie)
- Výstupný prúd napájacieho zdroja kódovača: max. 250 mA, (elektricky pripojený k napájaniu zariadenia)
- Výstupné napätie napájania snímača 2: 5 VDC
- Výstupný prúd napájania snímača: max 500 mA, (elektricky pripojené k napájaniu zariadenia)
- Ochranný obvod napájania kódovača: odolný proti skratu
- Napájanie snímača Typ pripojenia: skrutkové svorky, 1,5 mm², 9-pin
- Napájanie snímača Ďalšie možnosti: a) Externe cez samostatný zdroj b) Cez rovnaký zdroj, ktorý napája aj distribútor (10…30V)
- Úroveň prírastkového vstupného signálu (prepínateľná):
- RS422 / TTL (diferenciálne napätie> 0,5 V);HTL diferenciál (diferenciálne napätie> 2V)
- HTL (asymetrické): NÍZKE 0 ... 6 V, VYSOKÉ 8 ... 40 V
- TTL (nevyvážené): NÍZKE< 0,8V, VYSOKÉ> 2,0 V
- Stopy prírastkového vstupu: asymetrické: A, B, Z alebo symetrické: A, /A, B, /B, Z, /Z
- Inkrementálna vstupná frekvencia: max 1 MHz s RS422 / TTL; max 500 kHz s diferenciálom HTL; max 250 kHz pri SE TTL / SE HTL
- Typ pripojenia inkrementálneho vstupu: skrutkové svorky, 1,5 mm² / AWG16
- Inkrementálne výstupy Počet výstupov: 4
- Inkrementálne výstupy Logika výstupu: push-pull
- Inkrementálne výstupy Úroveň signálu: 5 … 30 V (možno napájať cez príslušnú externú svorku COM+)
- Čas oneskorenia signálu inkrementálnych výstupov: cca 160 ns
- Inkrementálne výstupy Výstupný prúd: 30 mA max
- Inkrementálne výstupy Ochranný obvod: odolný proti skratu
- Inkrementálne výstupy Typ pripojenia: skrutkové svorky, 1,5 mm² / AWG16
- Zobrazovacie prvky Počet: 2 LED diódy
- Zobrazovacie prvky funkcií: 1 x zelená pre pripravenosť na prevádzku; 1 x žltá pre detekciu chýb na vstupoch A, B, Z
- Prevádzka pri teplote okolia: -20 °C … +60 °C (bez kondenzácie)
- Skladovacia teplota okolia: -30 °C … +75 °C (bez kondenzácie)
- Poruchovosť MTBF v rokoch (nepretržitá prevádzka pri 60 °C): 120,9 a
- Kategória výrobku
I / O modul
- Rozhranie
skrutková svorka
- Typ
7186.5024
- Prevádzkové napätie
10 - 30 V/DC
- V
118 mm
- Dĺžka
140 mm
- Šírka
34 mm
- Počet digitálnych vstupov
1
- Počet digitálnych vstupov
4
- Rozmer.
(d x š x v) 140 x 34 x 118 mm
- Číslo výrobcu
7186.5024
Na stiahnutie
Datasheet
Datasheet 2899368 Motrona I / O modul skrutková svorka Počet digitálnych vstupov: 4 Počet digitálnych vstupov: 1
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2899368 Motrona I / O modul skrutková svorka Počet digitálnych vstupov: 4 Počet digitálnych vstupov: 1
Popis

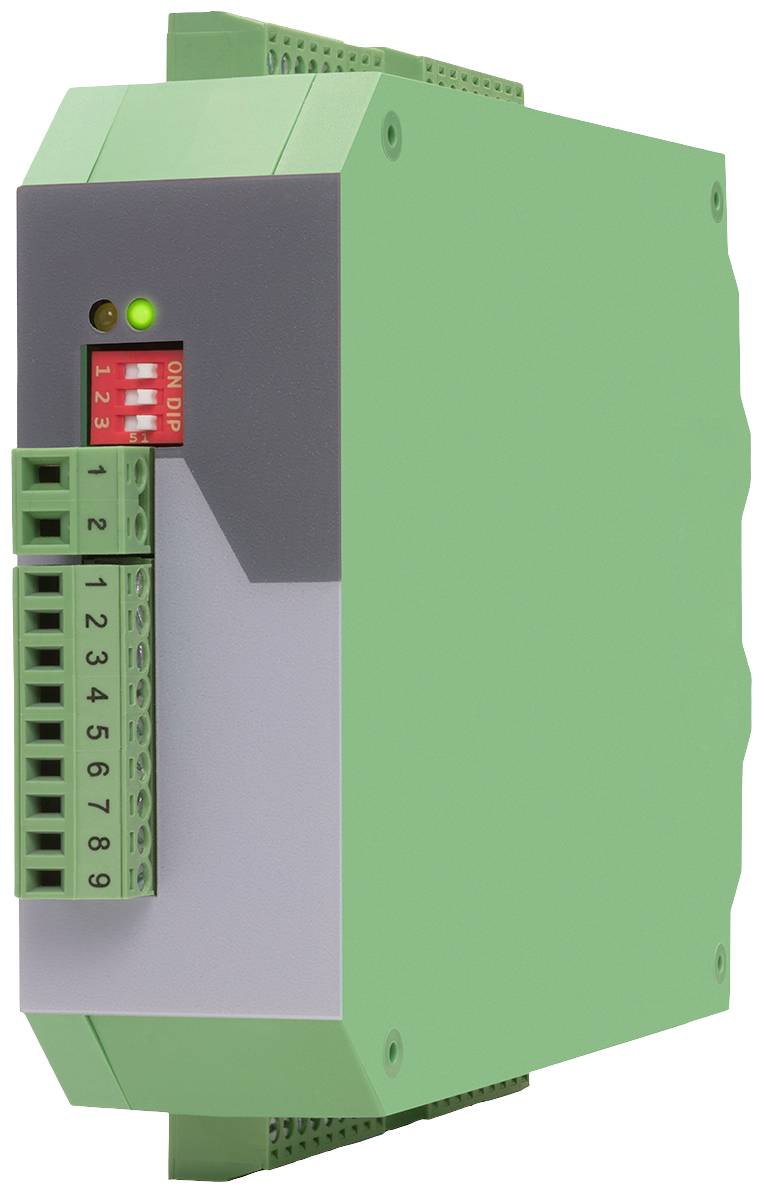

Tento 4-cestný rozvádzač impulzov je veľmi kompaktný, priestorovo nenáročný a mimoriadne všestranný rozvádzač pre signály z inkrementálnych snímačov a meracích systémov. Zariadenie nemá elektrickú izoláciu.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Robustné plastové puzdro pre nacvaknutie priamo na DIN lištu
Rozsah dodávky
- návod na použitie.
