MPE Garry 597-3-015F-NB0NS-BS0 D-SUB zásuvková lišta 90 ° Pólov: 15 spájkovacie piny 1 ks Piece

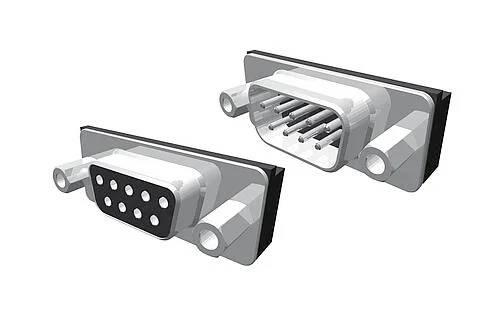

Dva 3D-renderované D-sub konektory, samčí a samiči, zobrazené vedľa seba, ilustrujúce ich konfiguráciu kolíkov a zásuviek.
Technický výkres 5-pinového konektora s označenými rozmermi. Predný, bočný a vrchný pohľad zobrazujú merania a konfiguráciu pinov.
1/2
Druh obalu
Piece
Kategória výrobku
D-SUB zásuvková lišta
Pólov
15
Pripojenie
spájkovacie piny
Obsah
1 ks
Datasheety: (PDF)
Označenie výrobcu:
Objednávacie číslo:
Doručenie: Pi 8. 1. 2027
Počet
Min.: 10
Násobky: 10
Celkom (1,99 € / kus)
19,90 €
prav.tax.untaxed s DPH
Plus 6,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

Zásuvky D-Sub Pájkovací kolík sa vychýlil. 8,08 mm S

  • D-SUB zásuvková lišta
  • Pólov: 15

Dodatočné informácie:

Technické parametre

  • Spájkovateľnosť: 230 °C / 10 s
  • Napäťový odpor: 500 V / min.
Druh obalu

Piece

Kategória výrobku

D-SUB zásuvková lišta

Pólov

15

Pripojenie

spájkovacie piny

Uhol pripojenia

90°

Obsah

1 ks

Číslo výrobcu

597-3-015F-NB0NS-BS0

Druh kontaktu

lisované kontakty

Spĺňa RoHS

áno

Vlastnosti

s vnútorným závitom 4-40 UNC

Typ

597-3-015F-NB0NS-BS0

Hĺbka

18.4 mm

V

12.6 mm

Šírka

39.1 mm

Menovitý prúd

5 A

Prevádzková teplota (max.)

85 °C

Prevádzková teplota (min.)

-55 °C

Na stiahnutie

Datasheet

Datasheet 3735380 MPE Garry 597-3-015F-NB0NS-BS0 D-SUB zásuvková lišta 90 ° Pólov: 15 spájkovacie piny 1 ks Piece

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3735380 MPE Garry 597-3-015F-NB0NS-BS0 D-SUB zásuvková lišta 90 ° Pólov: 15 spájkovacie piny 1 ks Piece

Popis

D-SUB samica konektora s lisovanými kontaktmi, uhlová 90°, s letovacími piny
Montáž DPS: dištančné stĺpiky a svorky na DPS
Pôdorys: 8,08 mm
Typ závitu: UNC 4-40
Typ montáže na strane zásuvu: vnútorný závit

Tento text bol preložený strojovo.

Rady

Dodávka obsahuje voľné adaptérové závitové skrutky so závitom UNC4-40.
