MPE Garry 597-3-015M-NB0NS-BS0 D-SUB kolíková lišta 90 ° spájkovacie piny 1 ks Piece

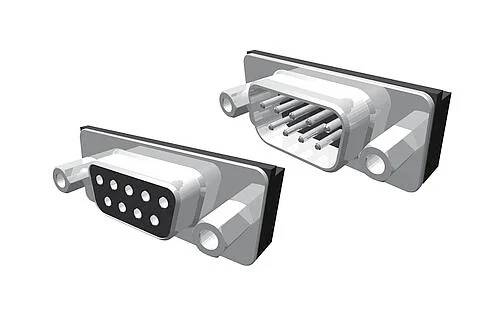

Dva 3D renderingy D-sub konektora, zobrazujúce samec s kolíkmi a samica so zásuvkami, používané na analógové signály a dáta.

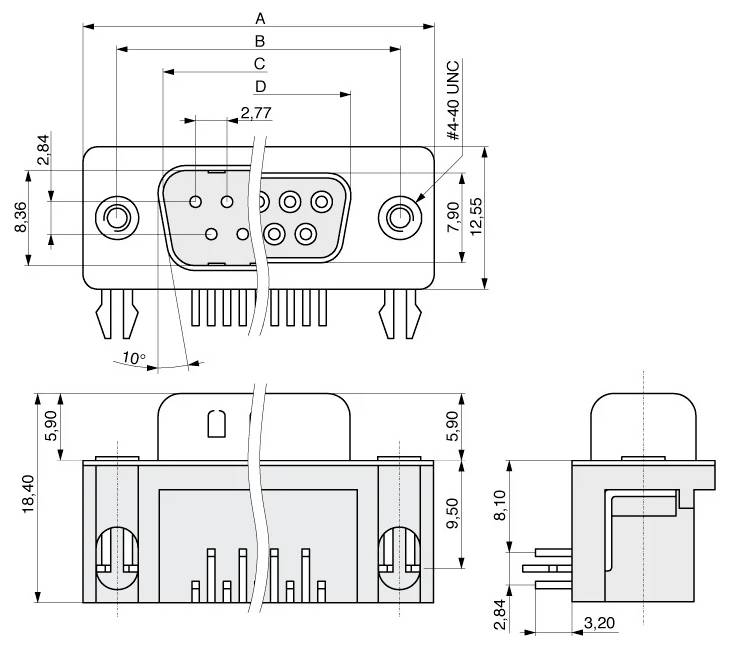

'Technický výkres konektora s rozmermi označenými v milimetroch. Predný, horný a bočný pohľad zobrazujú merania a detaily portov.'

1/2

Druh obalu

Piece

Kategória výrobku

D-SUB kolíková lišta

Pripojenie

spájkovacie piny

Obsah

1 ks

Uhol pripojenia

90 °

Datasheety: (PDF)

Doručenie: Po 14. 9.

3850 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Min.: 10

Násobky: 10

Celkom (1,62 € / kus)

16,20 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

D-Sub kolík Pájkovací kolík sa vychýlil. 8,08 mm Sna

D-SUB kolíková lišta

Dodatočné informácie:

Technické parametre

Spájkovateľnosť: 230 °C / 10 s
Napäťový odpor: 500 V / min.

Druh obalu: Piece

Kategória výrobku: D-SUB kolíková lišta

Pripojenie: spájkovacie piny

Uhol pripojenia: 90°

Obsah: 1 ks

Číslo výrobcu: 597-3-015M-NB0NS-BS0

Druh kontaktu: lisované kontakty

Spĺňa RoHS: áno

Vlastnosti: s vnútorným závitom 4-40 UNC

Typ: 597-3-015M-NB0NS-BS0

Hĺbka: 18.4 mm

V: 12.6 mm

Šírka: 39.1 mm

Menovitý prúd: 5 A

Prevádzková teplota (max.): 85 °C

Prevádzková teplota (min.): -55 °C

Na stiahnutie

Datasheet

Datasheet 3735560 MPE Garry 597-3-015M-NB0NS-BS0 D-SUB kolíková lišta 90 ° spájkovacie piny 1 ks Piece

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3735560 MPE Garry 597-3-015M-NB0NS-BS0 D-SUB kolíková lišta 90 ° spájkovacie piny 1 ks Piece

Popis

D-SUB konektor s lisovanými kontaktmi, uhlový 90°, s letovacími piny
Montáž DPS: Dištančné stĺpiky a svorky na DPS
Pôdorys: 8,08 mm
Typ závitu: UNC 4-40
Typ montáže na strane zásuvu: vnútorný závit
