OBO Bettermann 5088654 VG-C PV1000KS4 zariadenie s prepäťovou ochranou 20 kA 1 ks

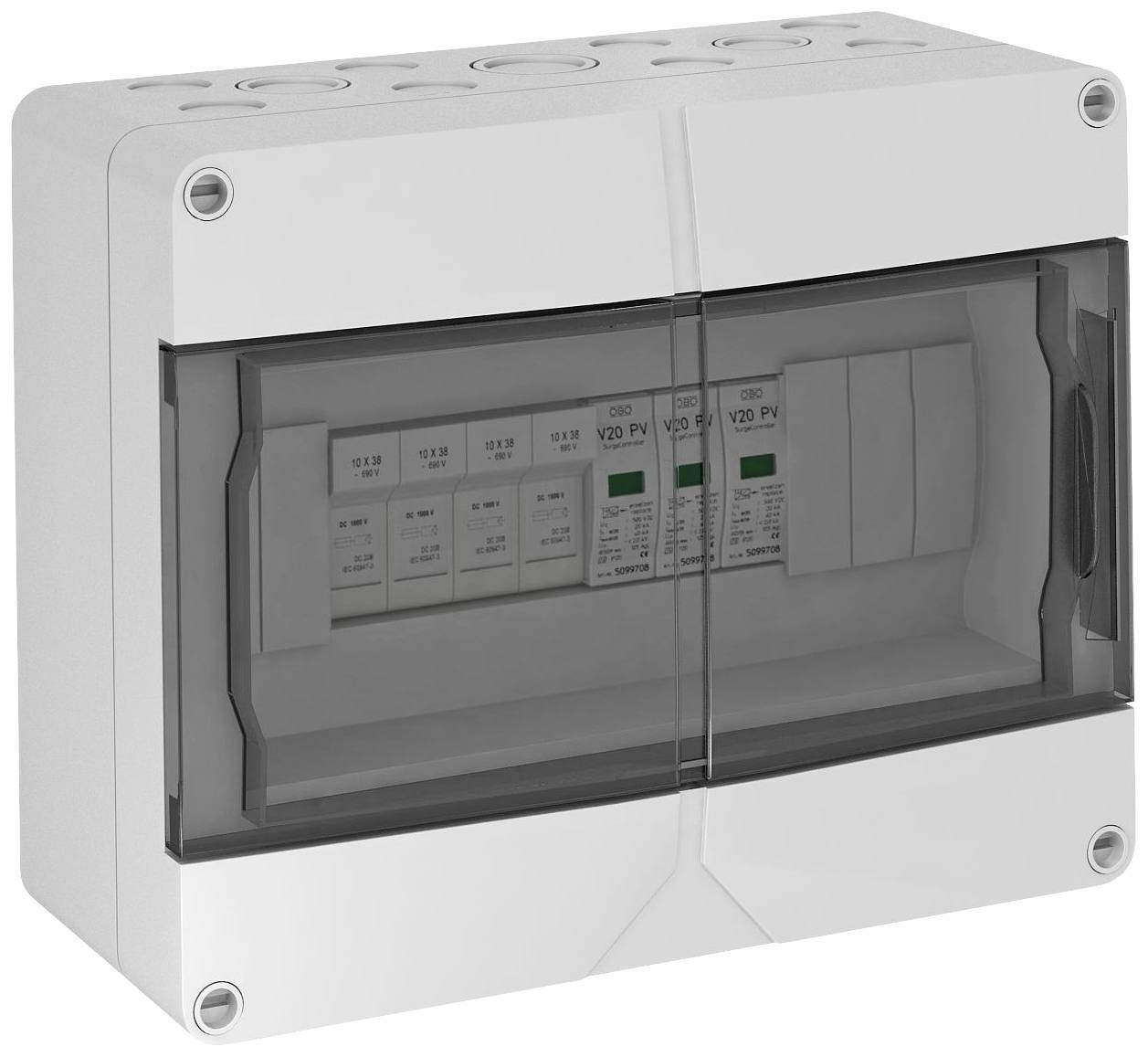

Malá rozvodná skriňa s priehľadným krytom, vnútri viditeľné viaceré poistky a spínače.

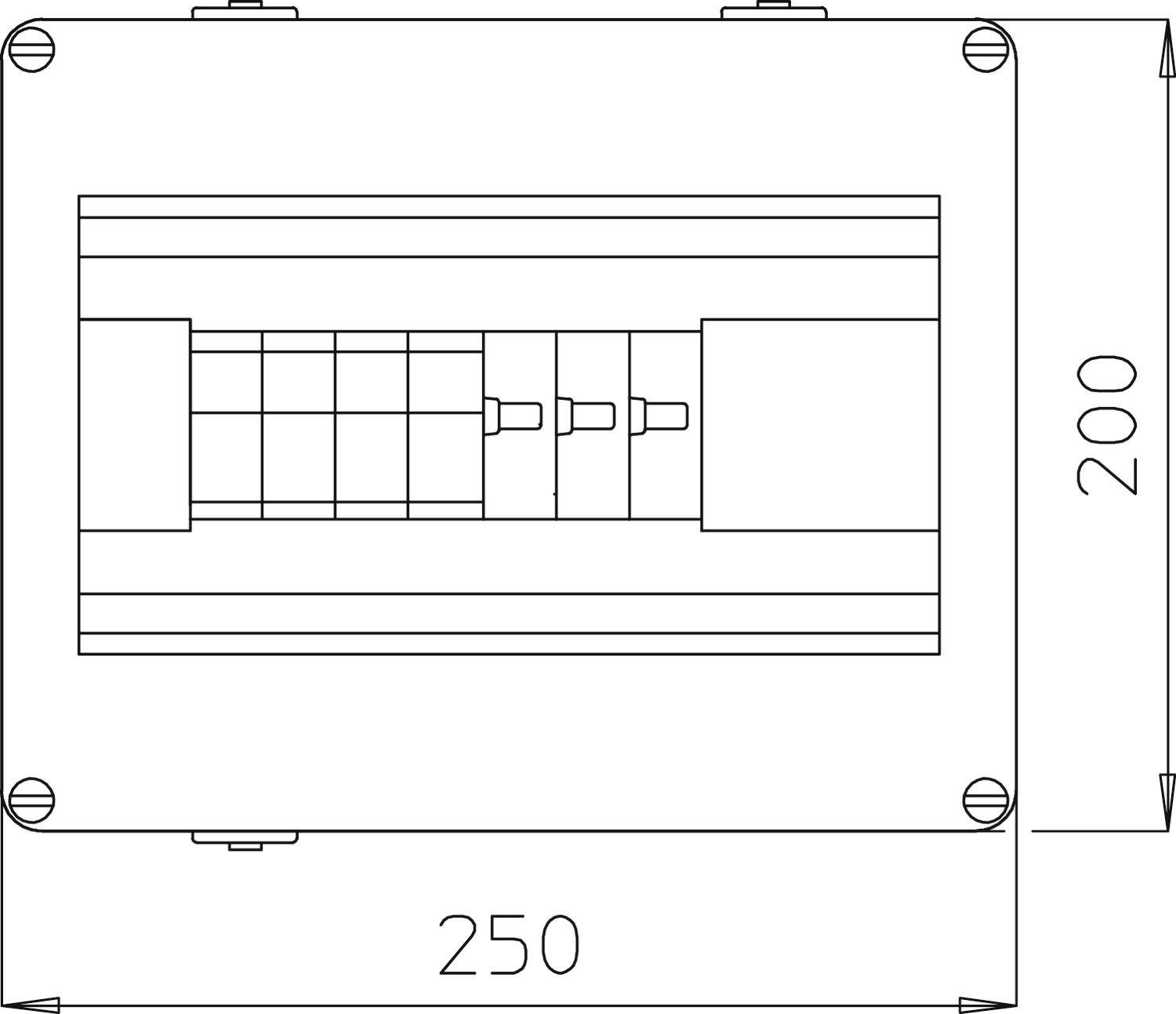

Technický výkres obdĺžnikového rozvádzača s rozmermi 250 mm x 200 mm, zobrazujúci čelný pohľad so svorkovnicami.

1/2

Doručenie: Ut 22. 9.

Počet

Celkom (405,69 € / kus)

405,69 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Maximálne napätie PV: 1000 V
Stupeň ochrany: 4 kV
Signalizácia na zariadení: optická

Kategória výrobku: zariadenie s prepäťovou ochranou

Únikový prúd: 20 kA

Prevádzková teplota: -40 až +80 °C

: IP65

Číslo výrobcu: 5088654

Rozmer.: (š x v) 250 mm x 200 mm

Šírka: 250 mm

V: 200 mm

Obsah: 1 ks

UKCA: Nie je relevantné

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1965924 OBO Bettermann 5088654 VG-C PV1000KS4 zariadenie s prepäťovou ochranou 20 kA 1 ks

Popis

Systémové riešenie s poistkami PV (nevybavené) pre PV meniče s 1 MPP trackerom - obvod Y odolný voči chybám podľa VDE 0100-712 (50539-12) - nízka úroveň DC ochrany:<4,0 kV (Uoc max = 1000V DC s V20-C / 0-500PV) - (+) póly cez 4 PV poistky 10x38mm (nie sú namontované), chránené 1000V DC - 4 (-) póly cez svorkové body do 6 mm² rovnobežne v skrini, do 30 A DC na svorku - predmontované v polykarbonátovom kryte (IP65), odolné voči UV žiareniu pre vonkajšie použitie, vrátane súpravy káblových priechodiek Na ochranu DC meniča vo FV systémoch. Ak existuje riziko kondenzácie z vetra, ľadu, teploty alebo slnka, môžu byť potrebné ďalšie opatrenia!
